Use the logic gate symbols
9618_s24_qp_11_sc_1.b

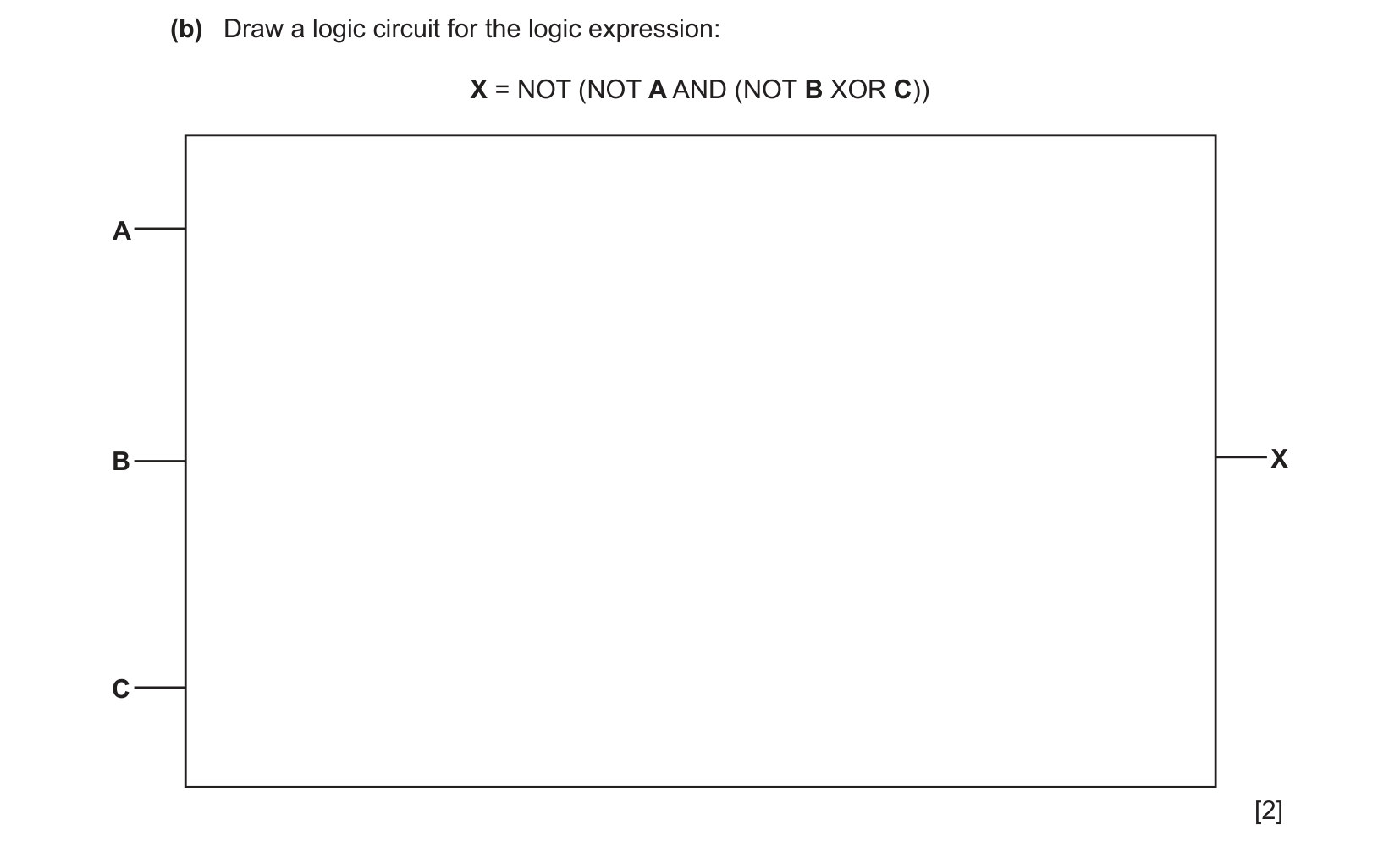

9618_s24_qp_11_sc_1.b Question Image Answer
9618_s24_qp_11_sc_1.b Mark Scheme Image

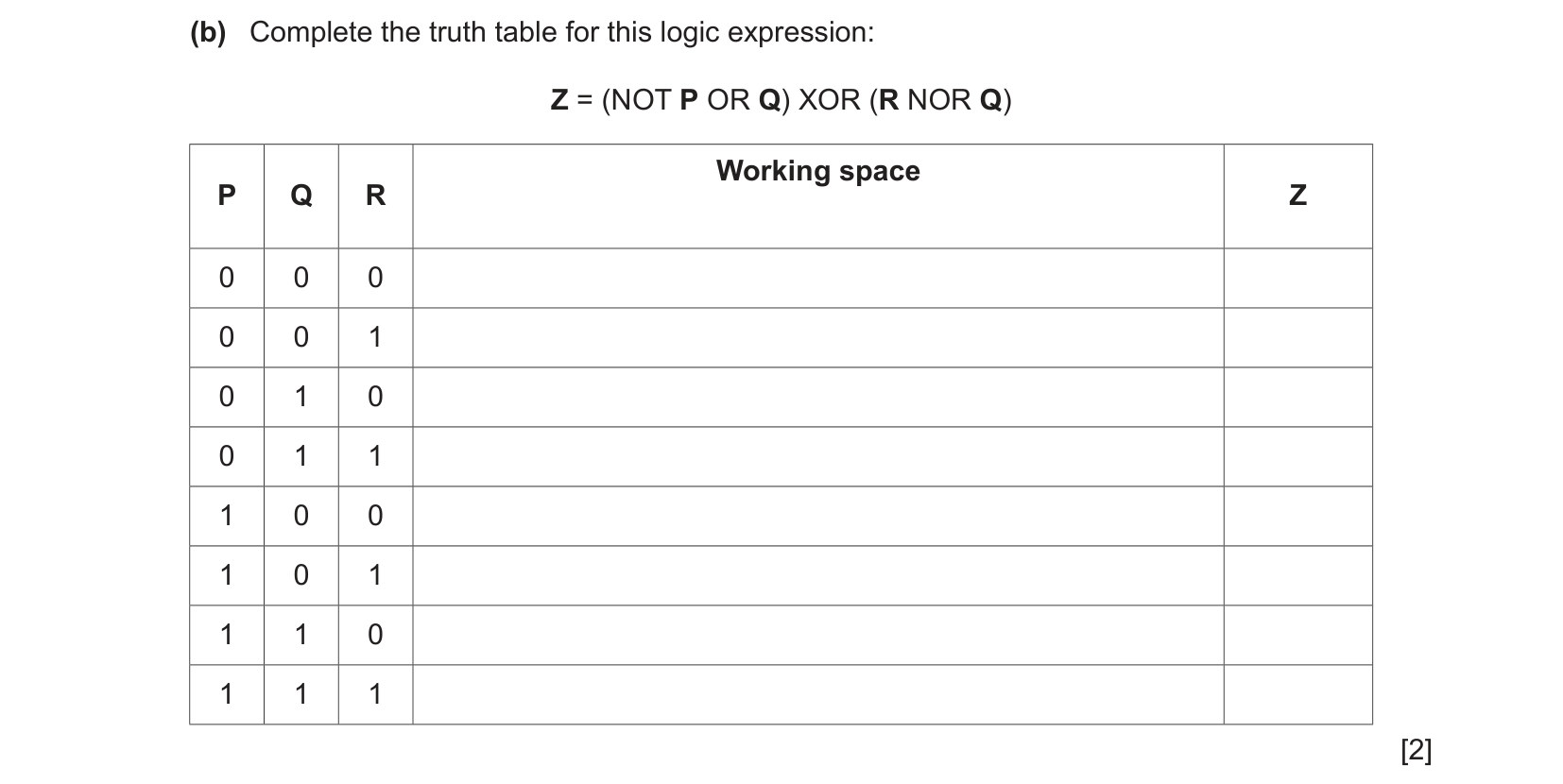

9618_s23_qp_12_sc_6.a
9618_s23_qp_12_sc_6.a Question Image Answer
9618_s23_qp_12_sc_6.a Mark Scheme Image

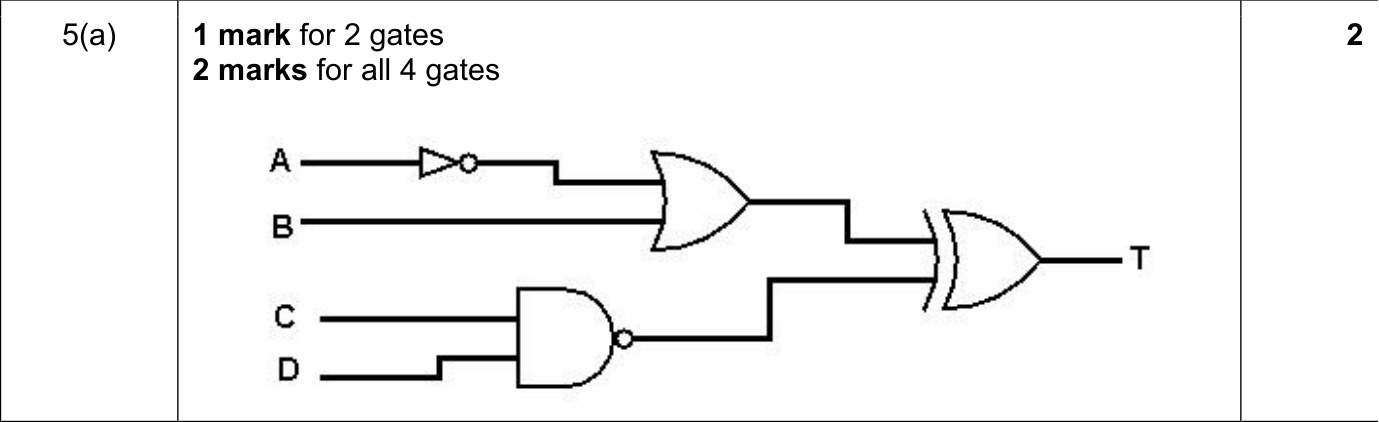

9618_s23_qp_11_sc_5.a
9618_s23_qp_11_sc_5.a Question Image Answer
9618_s23_qp_11_sc_5.a Mark Scheme Image

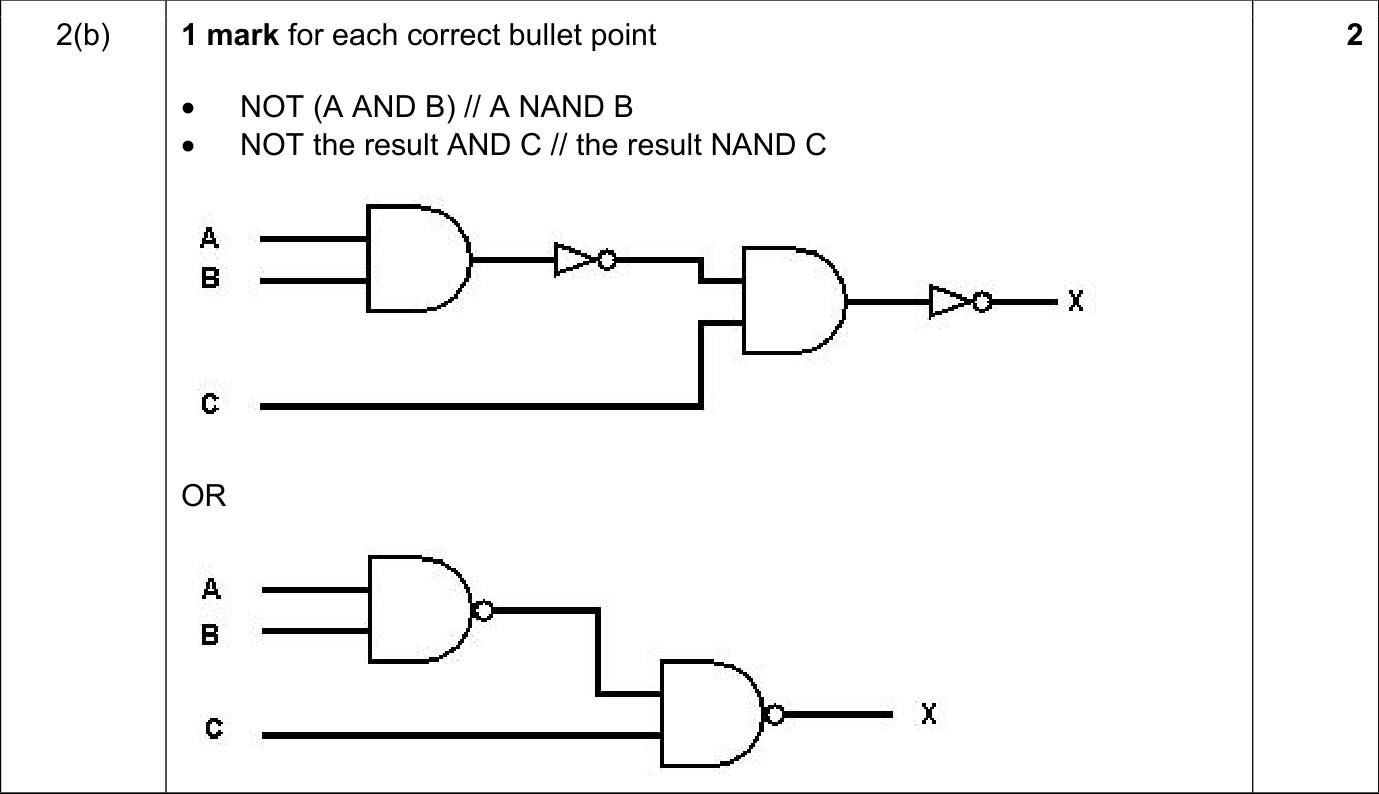

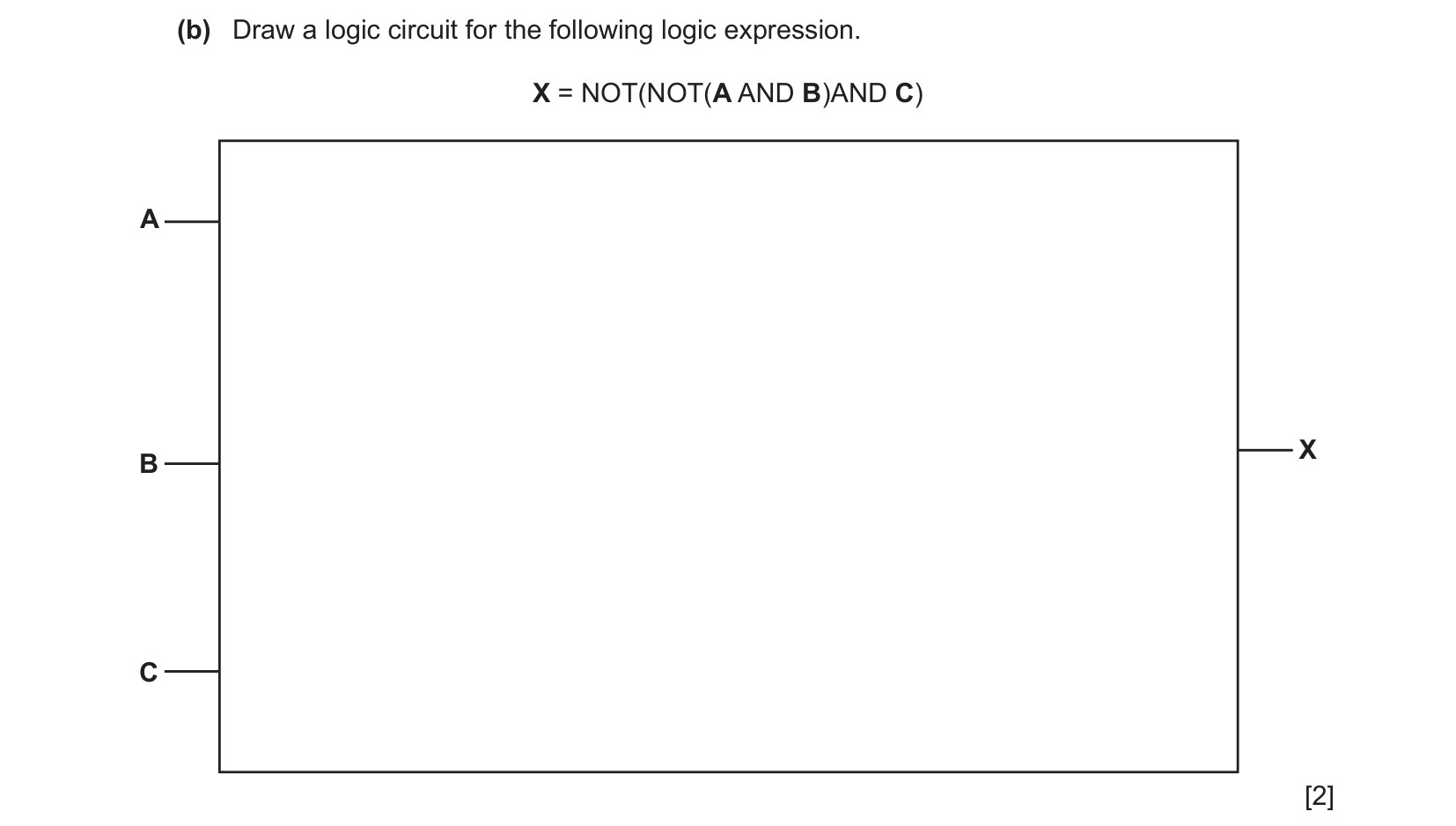

9618_w21_qp_12_sc_2.b
9618_w21_qp_12_sc_2.b Question Image Answer
9618_w21_qp_12_sc_2.b Mark Scheme Image

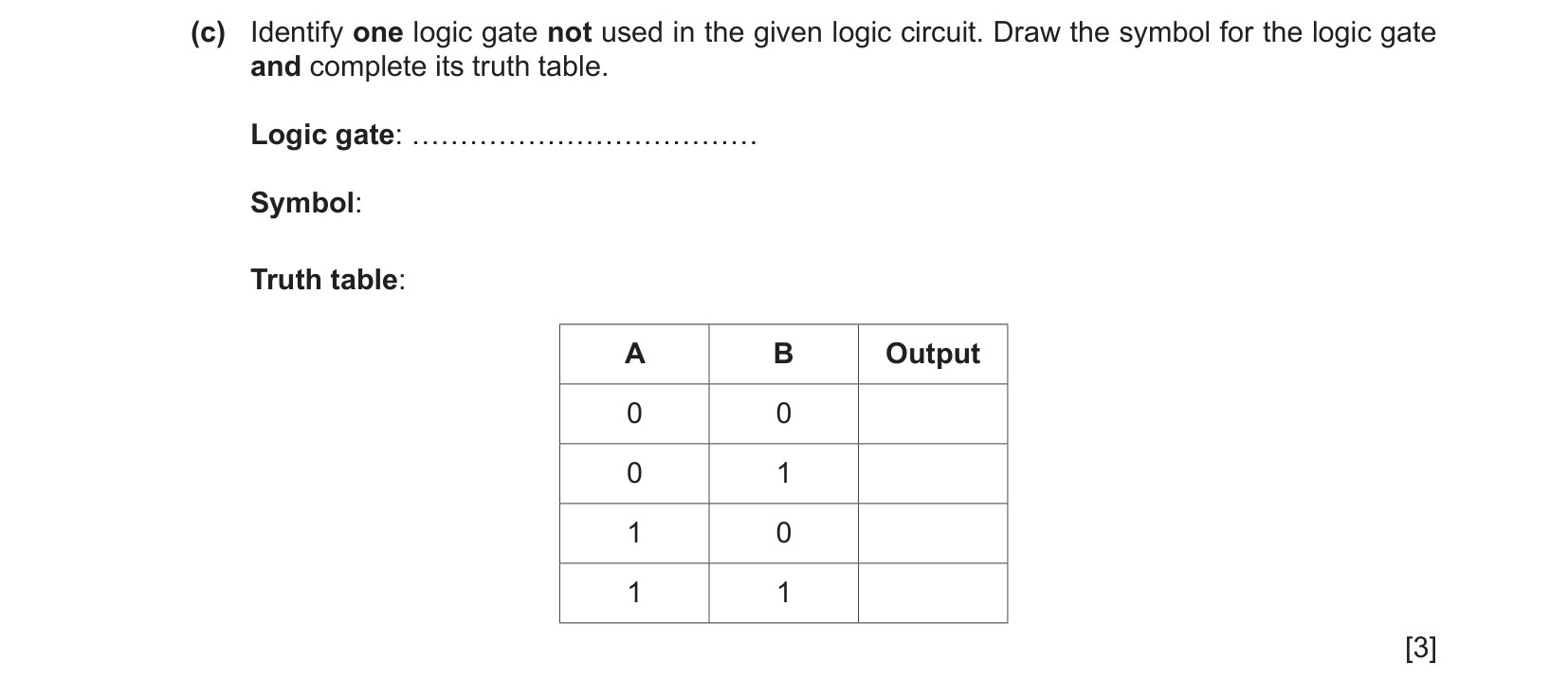

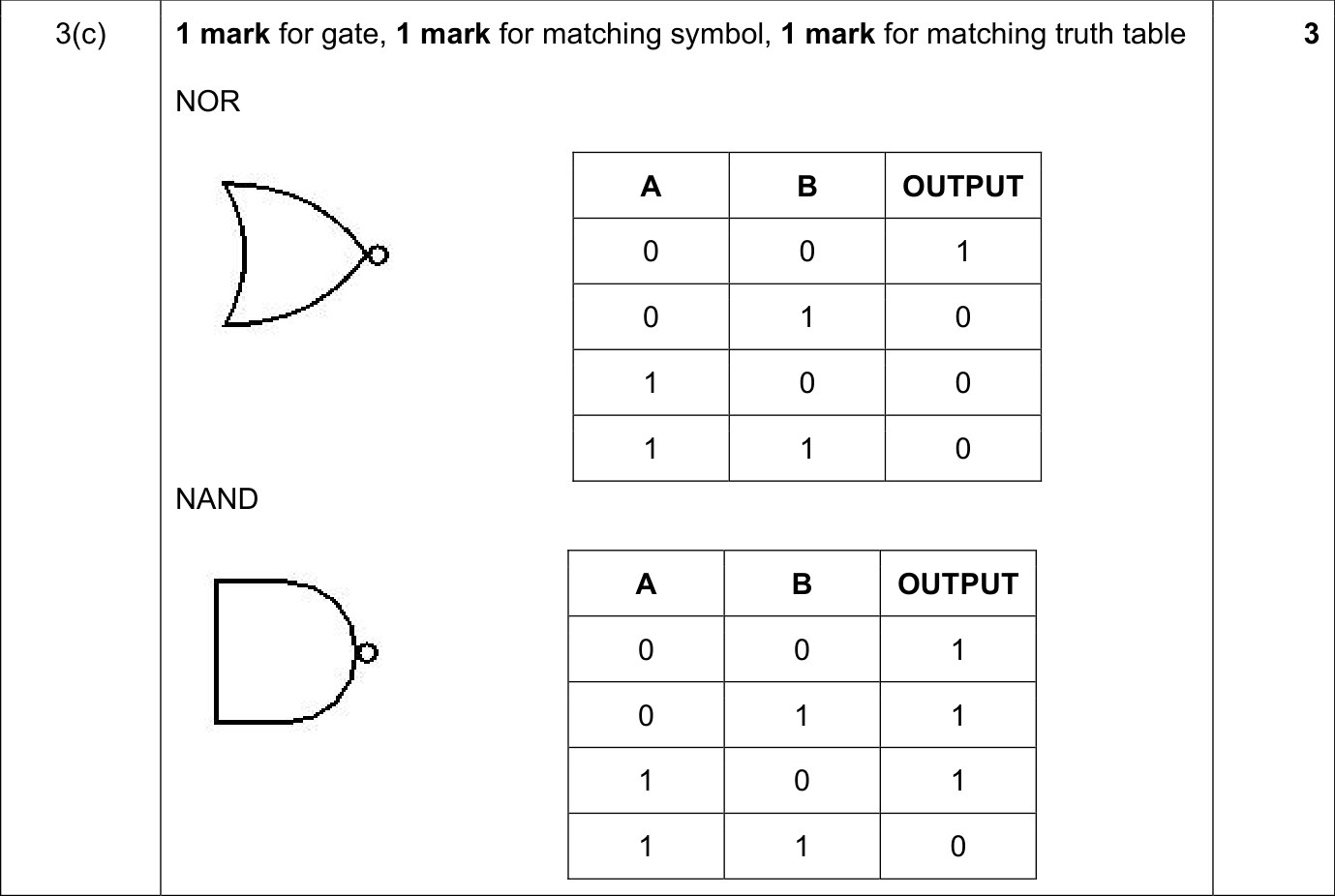

9618_w21_qp_11_sc_3.c
9618_w21_qp_11_sc_3.c Question Image Answer
9618_w21_qp_11_sc_3.c Mark Scheme Image
Understand and define the functions of: NOT, AND, OR, NAND, NOR and XOR (EOR) gates

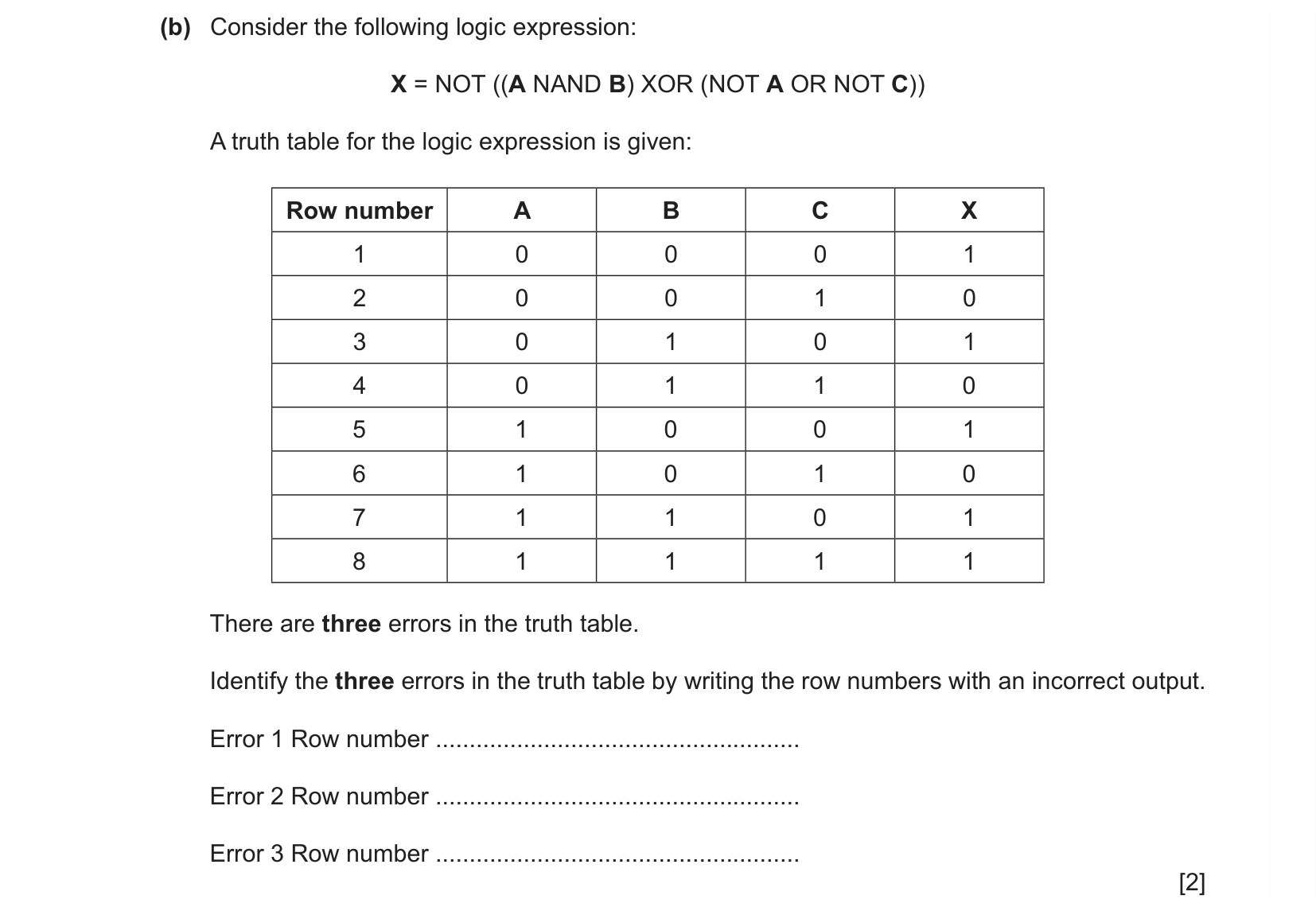

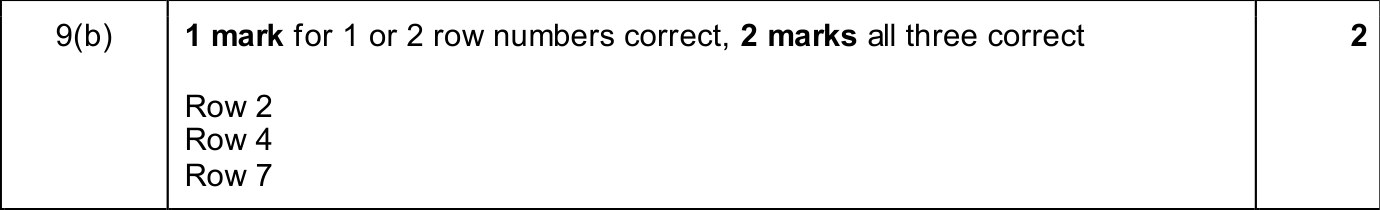

9618_w25_qp_12_sc_9.b
9618_w25_qp_12_sc_9.b Question Image Answer
9618_w25_qp_12_sc_9.b Mark Scheme Image

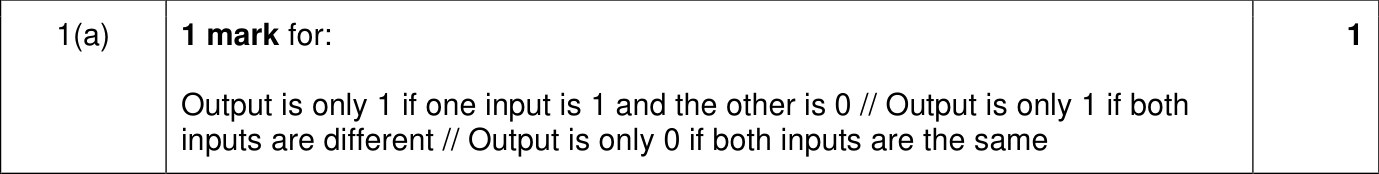

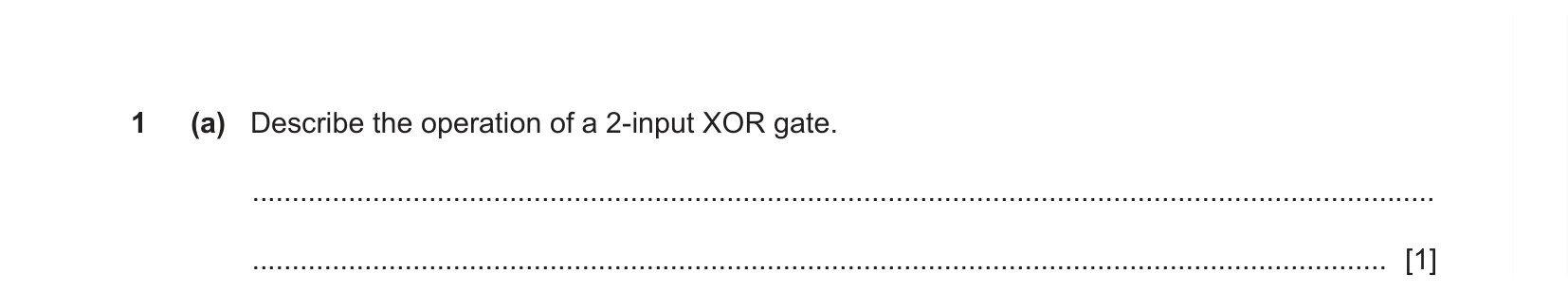

9618_w24_qp_13_sc_1.a
9618_w24_qp_13_sc_1.a Question Image Answer
9618_w24_qp_13_sc_1.a Mark Scheme Image

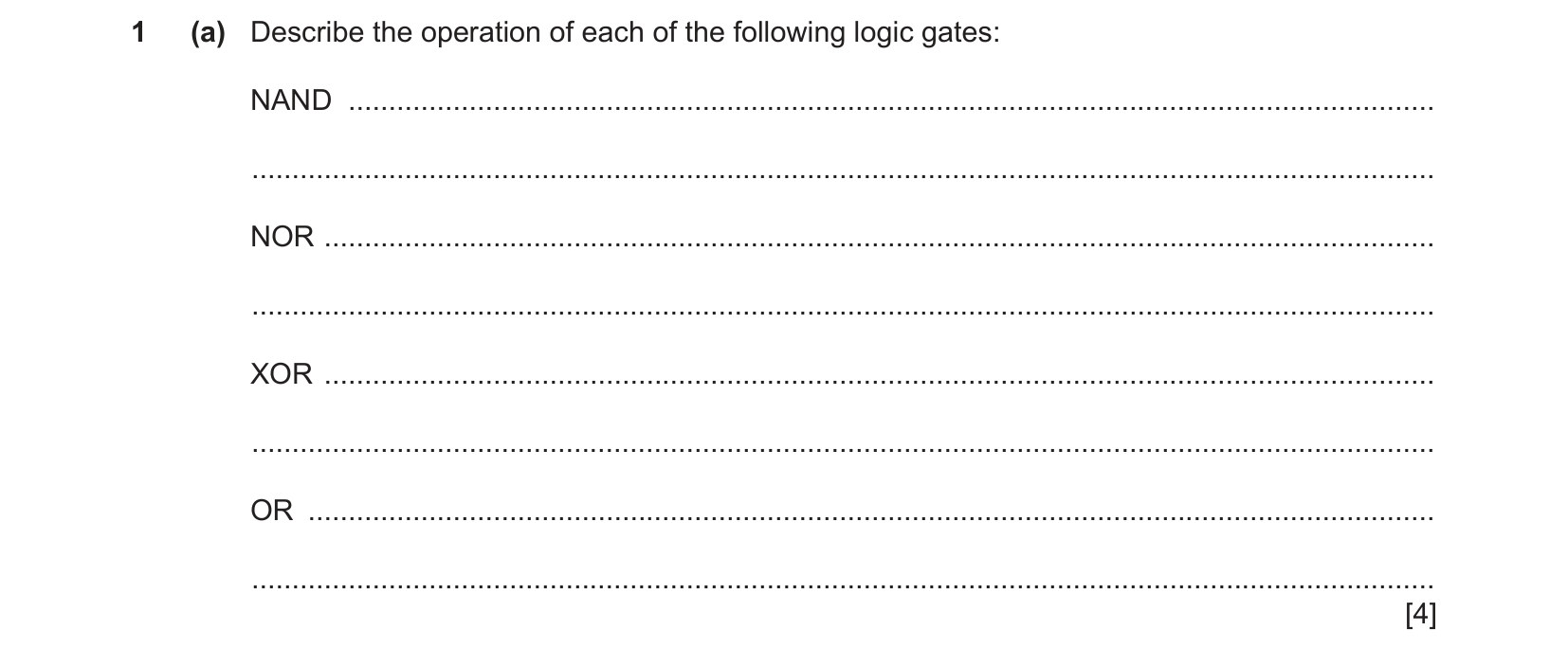

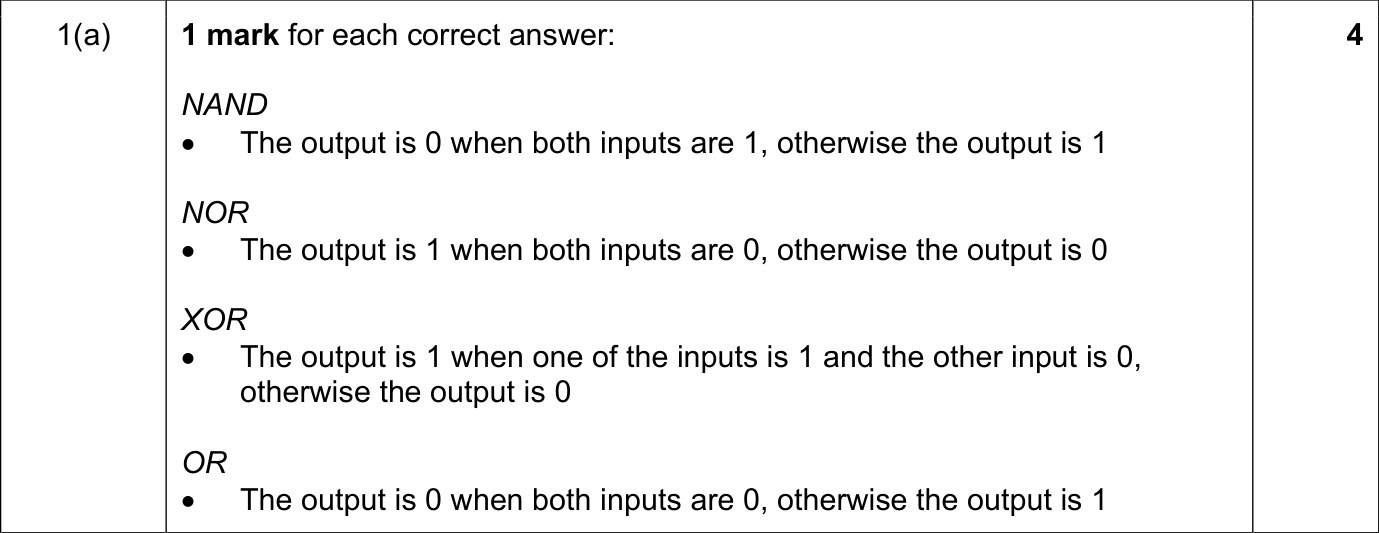

9618_s24_qp_12_sc_1.a
9618_s24_qp_12_sc_1.a Question Image Answer
9618_s24_qp_12_sc_1.a Mark Scheme Image

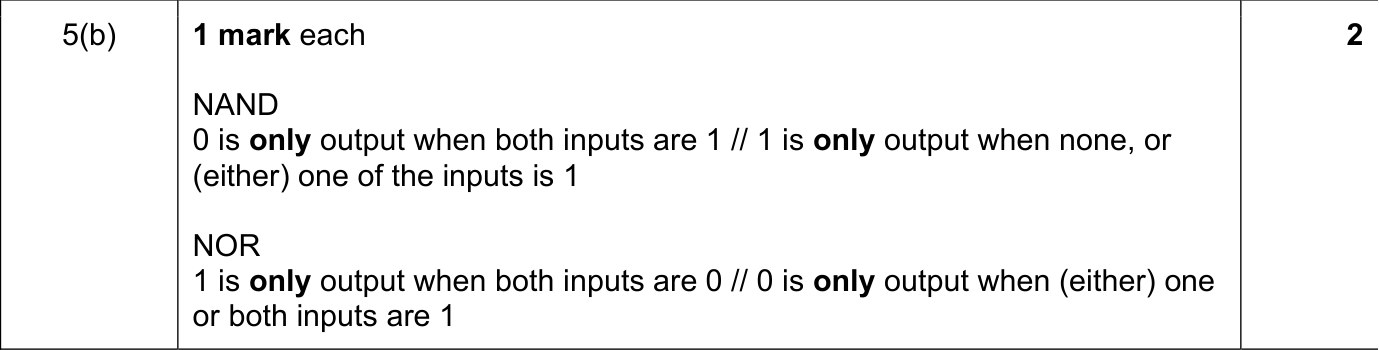

9618_s23_qp_11_sc_5.b

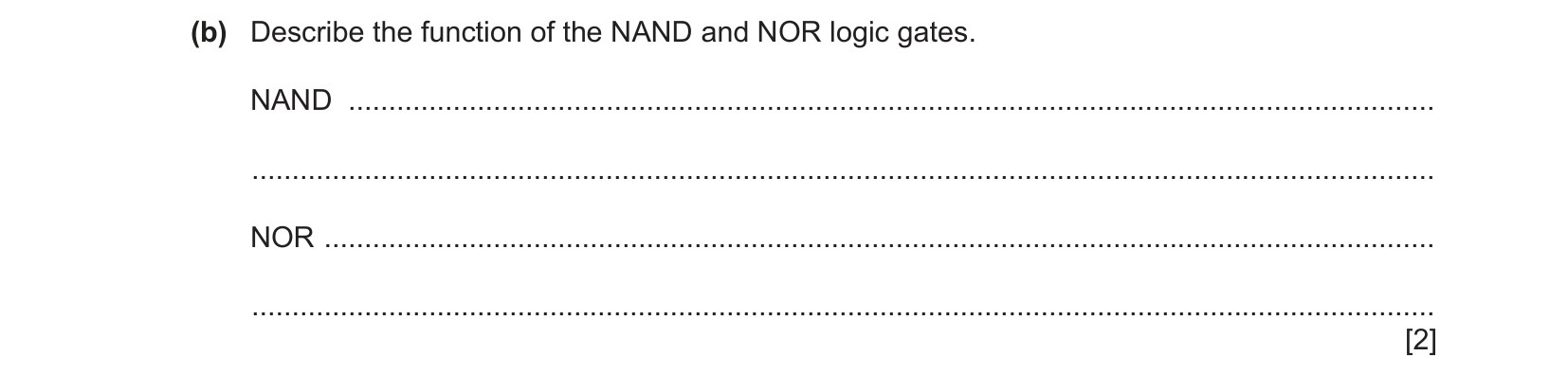

9618_s23_qp_11_sc_5.b Question Image Answer
9618_s23_qp_11_sc_5.b Mark Scheme Image

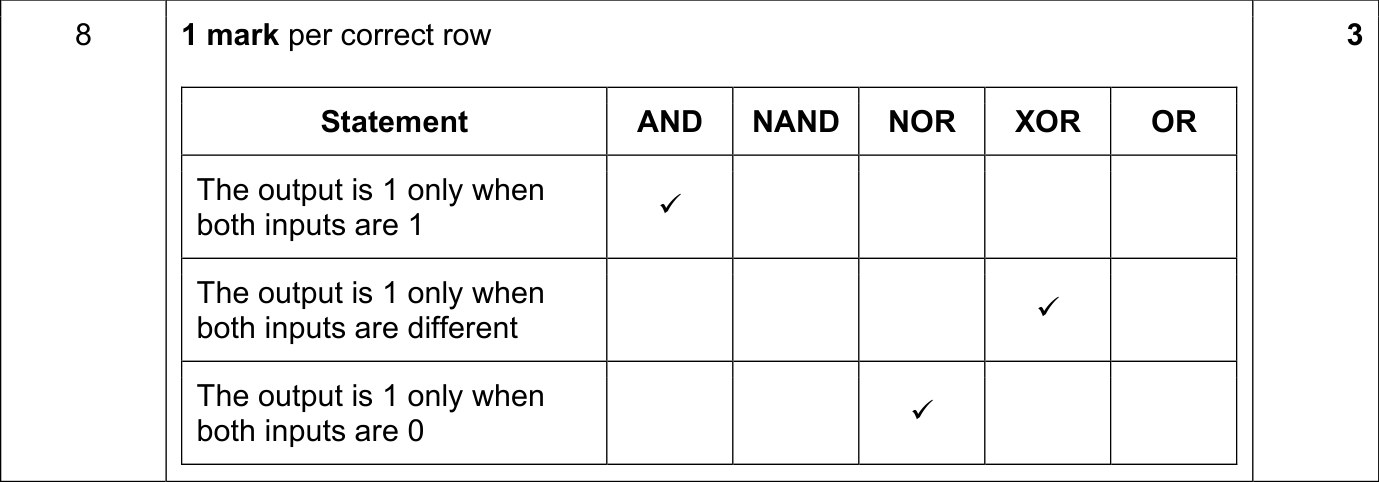

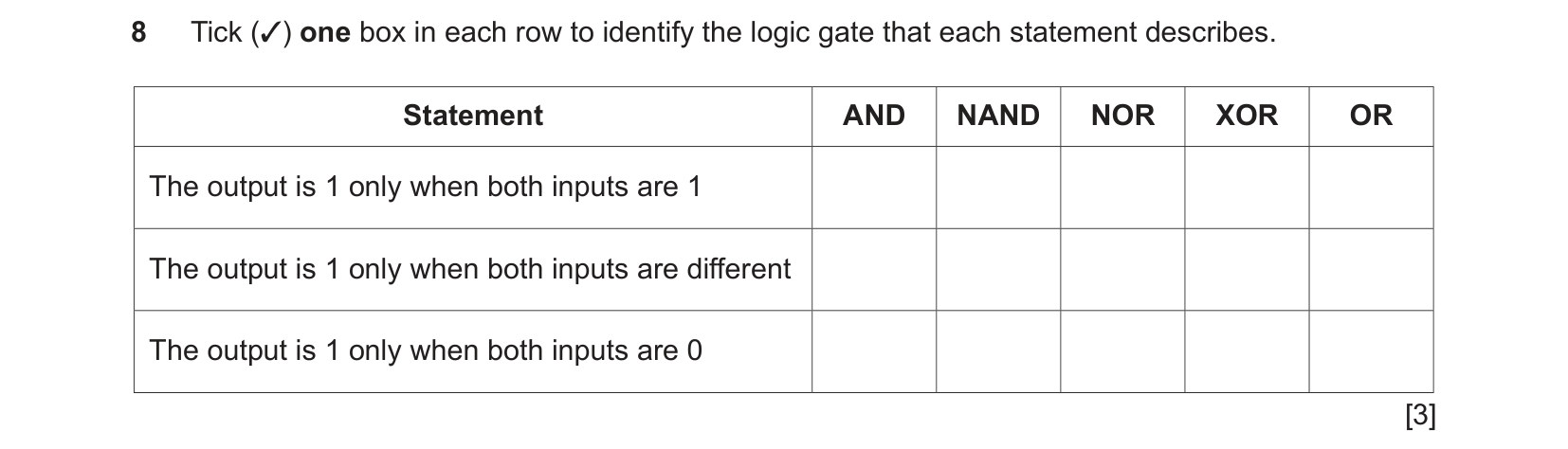

9618_s21_qp_11_sc_8
9618_s21_qp_11_sc_8 Question Image Answer
9618_s21_qp_11_sc_8 Mark Scheme Image
Construct the truth table for each of the logic gates above

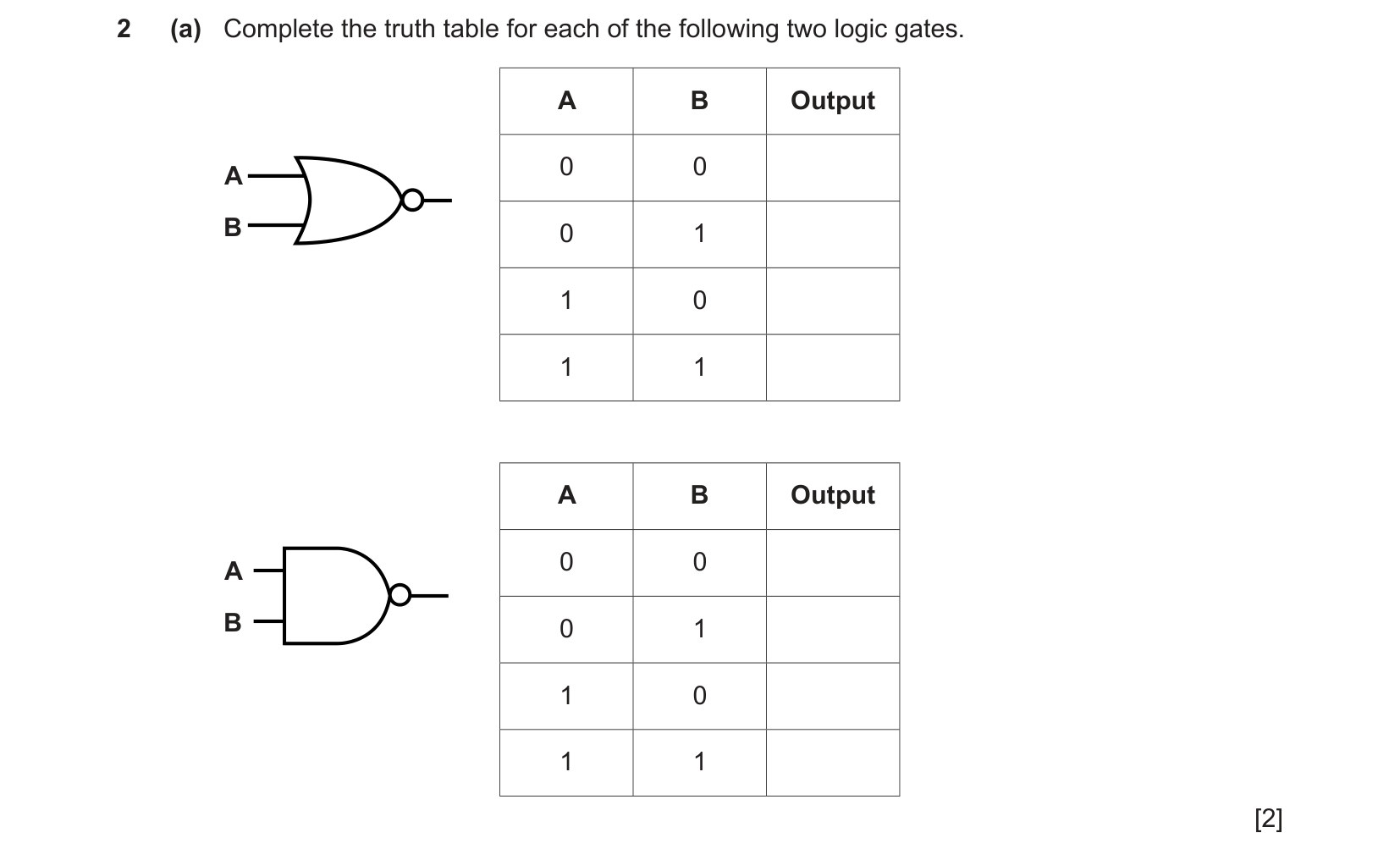

9618_w21_qp_12_sc_2.a
9618_w21_qp_12_sc_2.a Question Image Answer

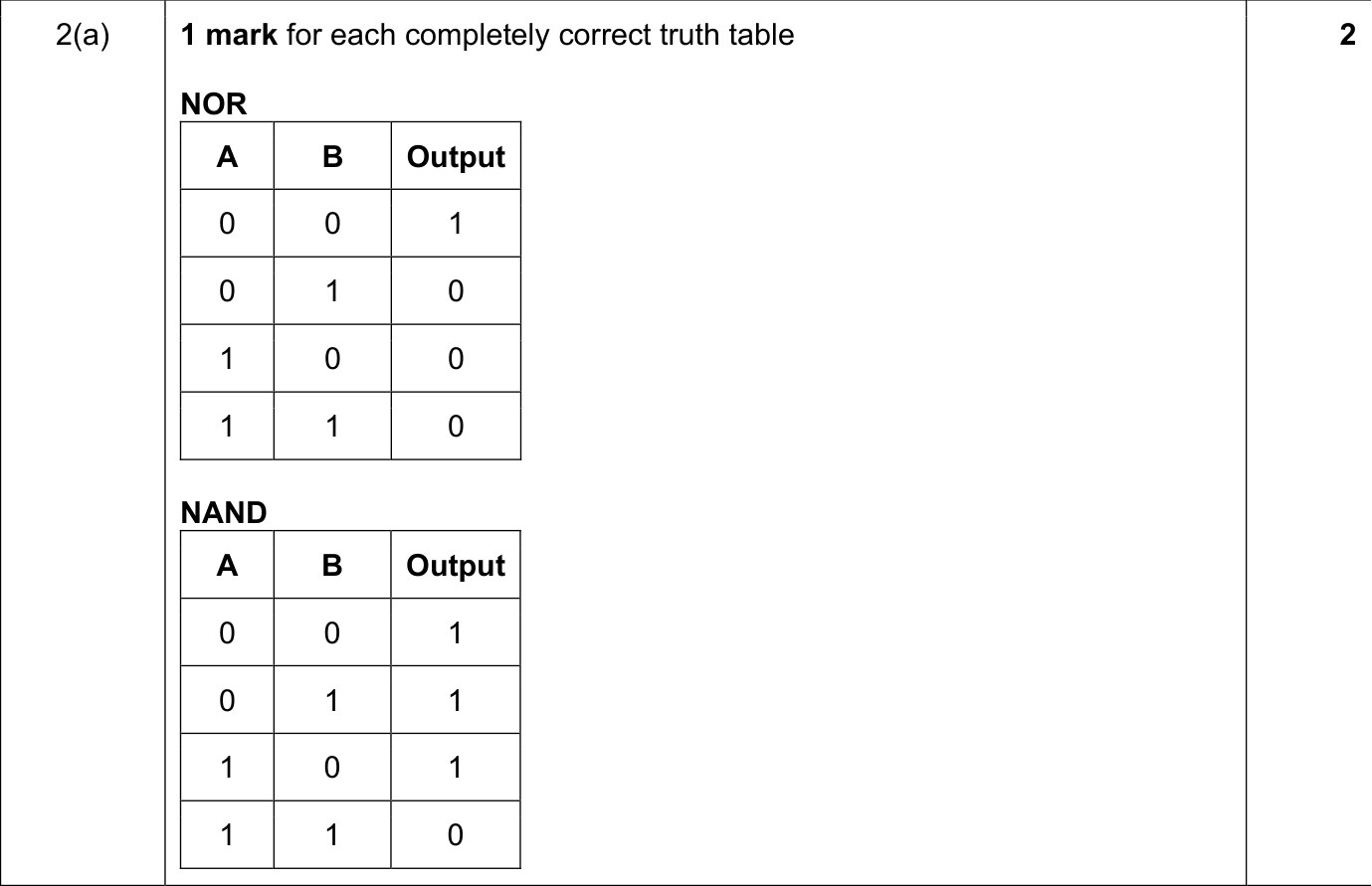

9618_w21_qp_12_sc_2.a Mark Scheme Image
9618_w21_qp_11_sc_3.c
9618_w21_qp_11_sc_3.c Question Image Answer
9618_w21_qp_11_sc_3.c Mark Scheme Image
Construct a logic circuit

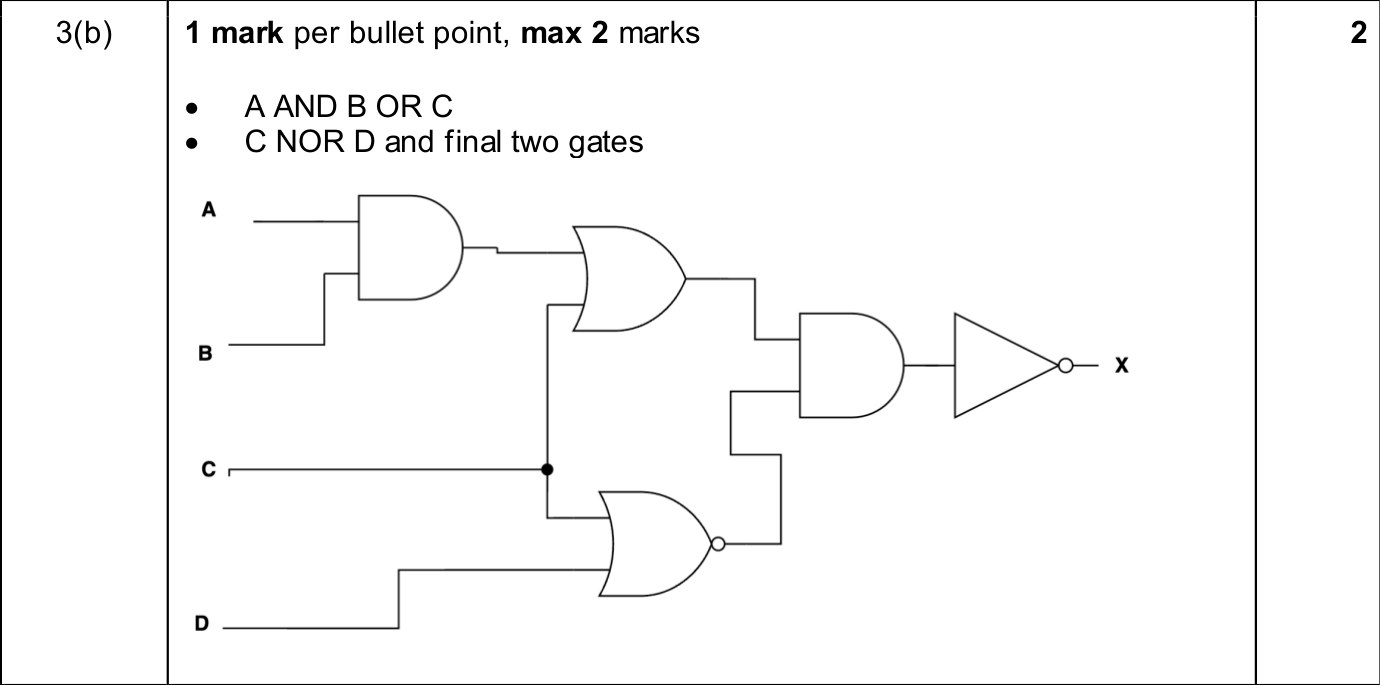

9618_w25_qp_13_sc_3.b

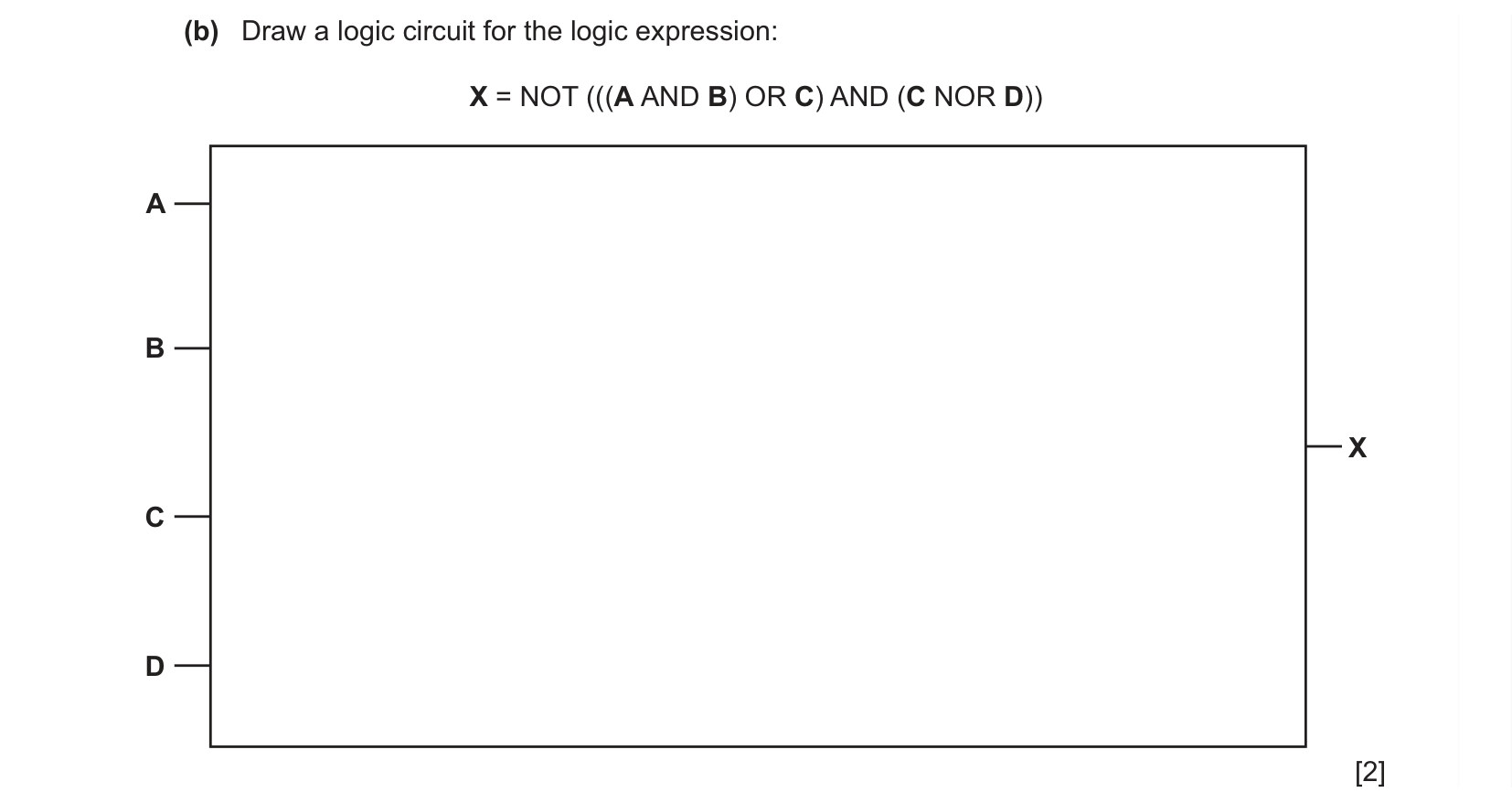

9618_w25_qp_13_sc_3.b Question Image Answer
9618_w25_qp_13_sc_3.b Mark Scheme Image

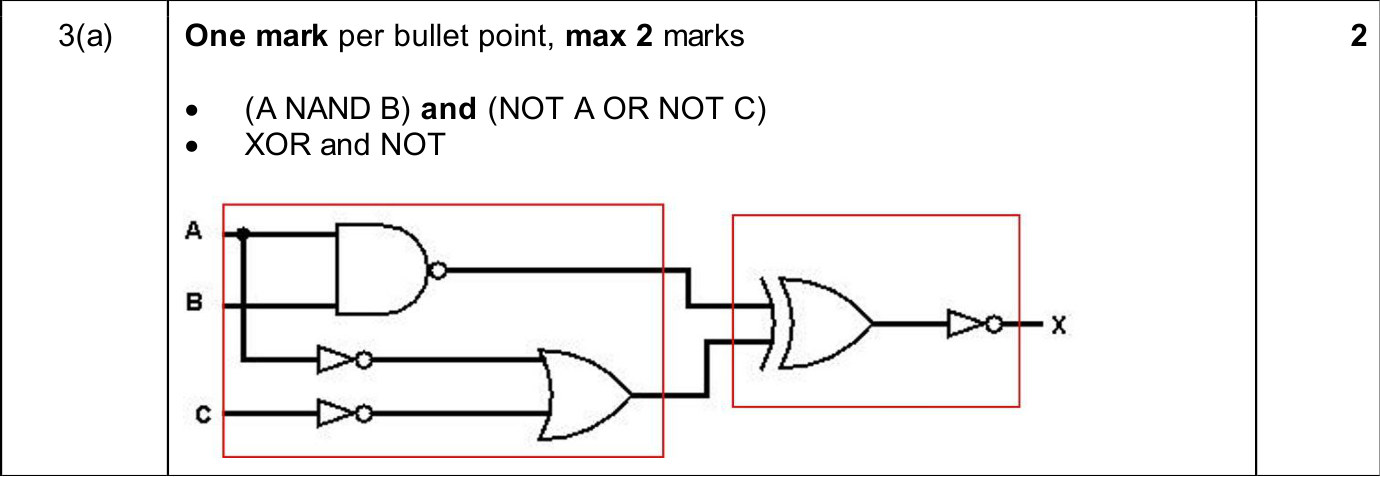

9618_w25_qp_11_sc_3.a
9618_w25_qp_11_sc_3.a Question Image Answer
9618_w25_qp_11_sc_3.a Mark Scheme Image

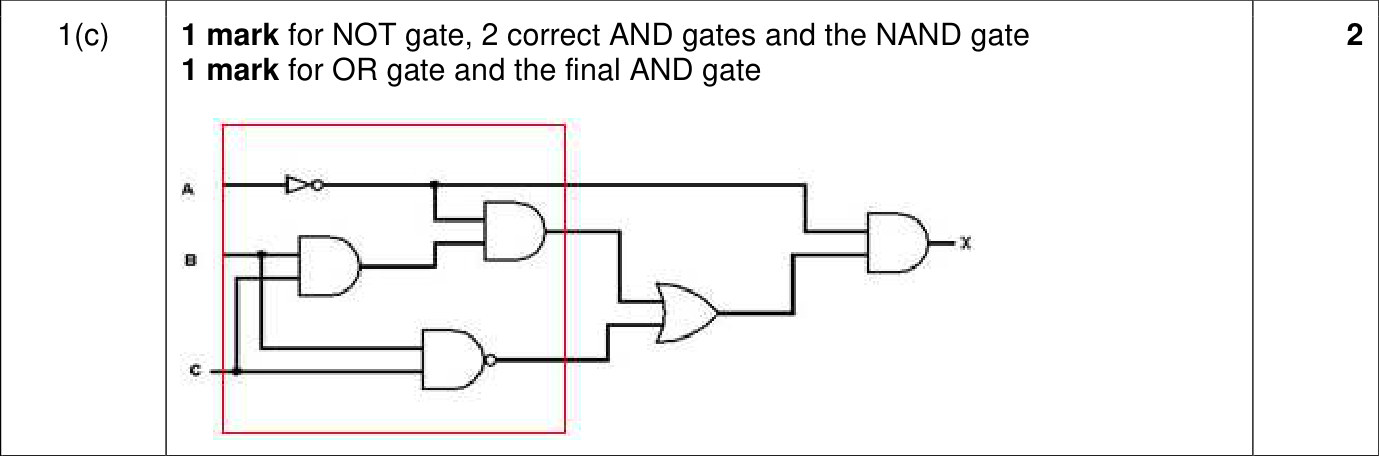

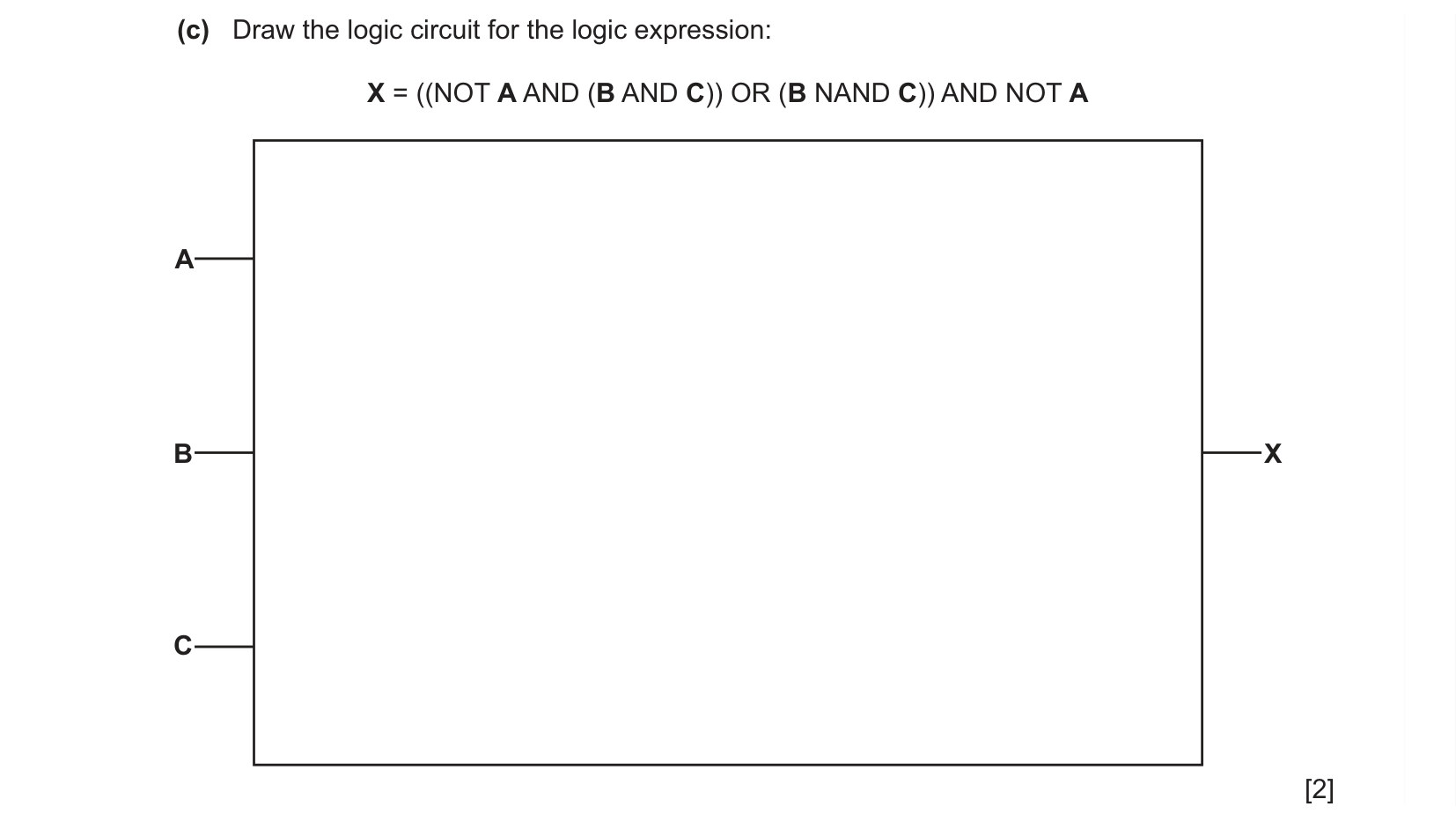

9618_w24_qp_13_sc_1.c
9618_w24_qp_13_sc_1.c Question Image Answer
9618_w24_qp_13_sc_1.c Mark Scheme Image

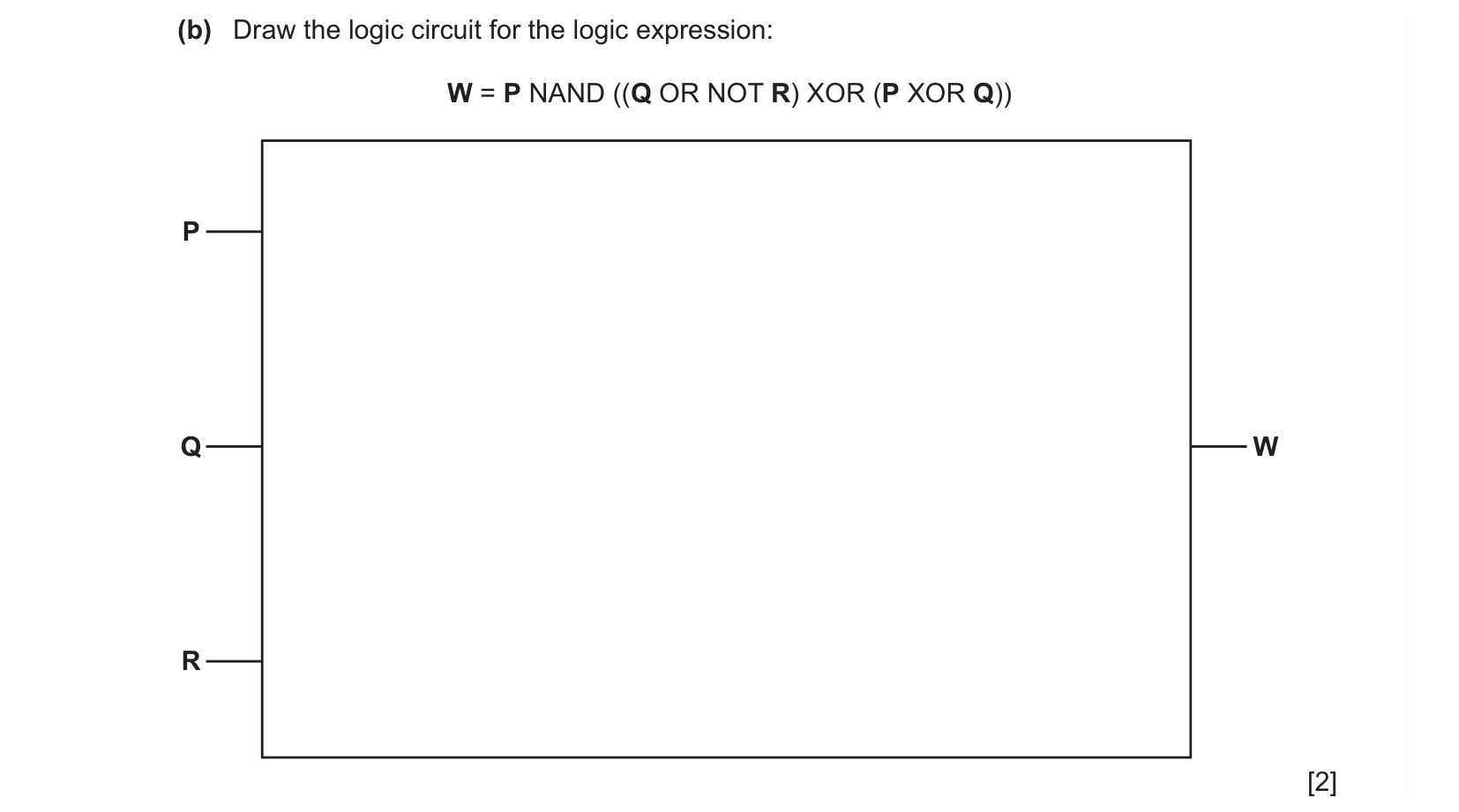

9618_w24_qp_12_sc_1.b
9618_w24_qp_12_sc_1.b Question Image Answer

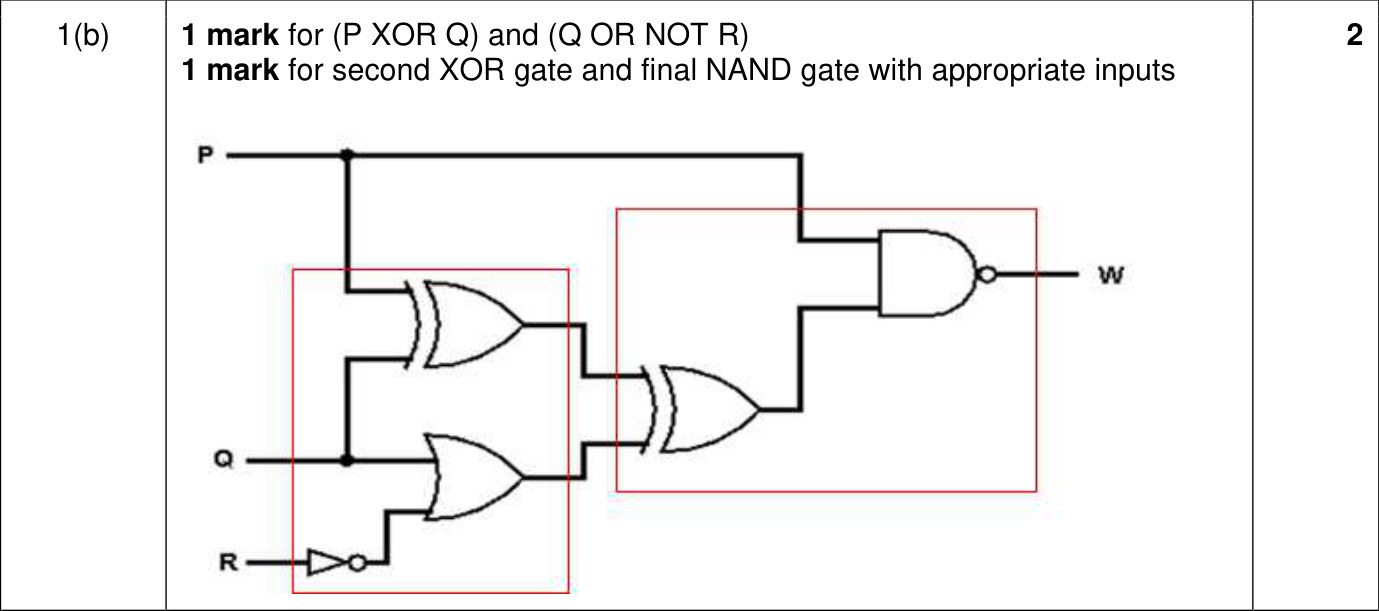

9618_w24_qp_12_sc_1.b Mark Scheme Image

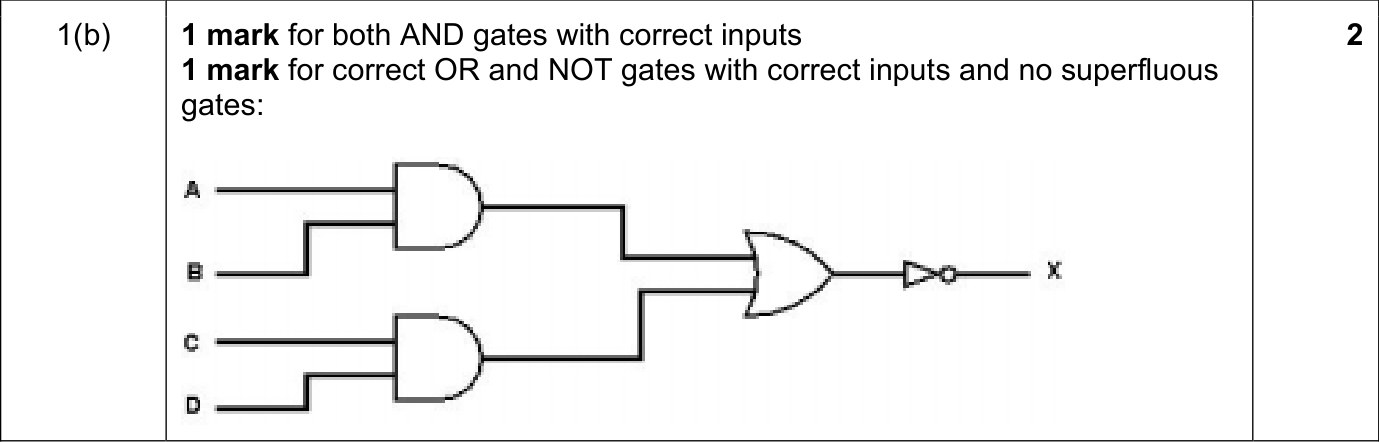

9618_s24_qp_12_sc_1.b

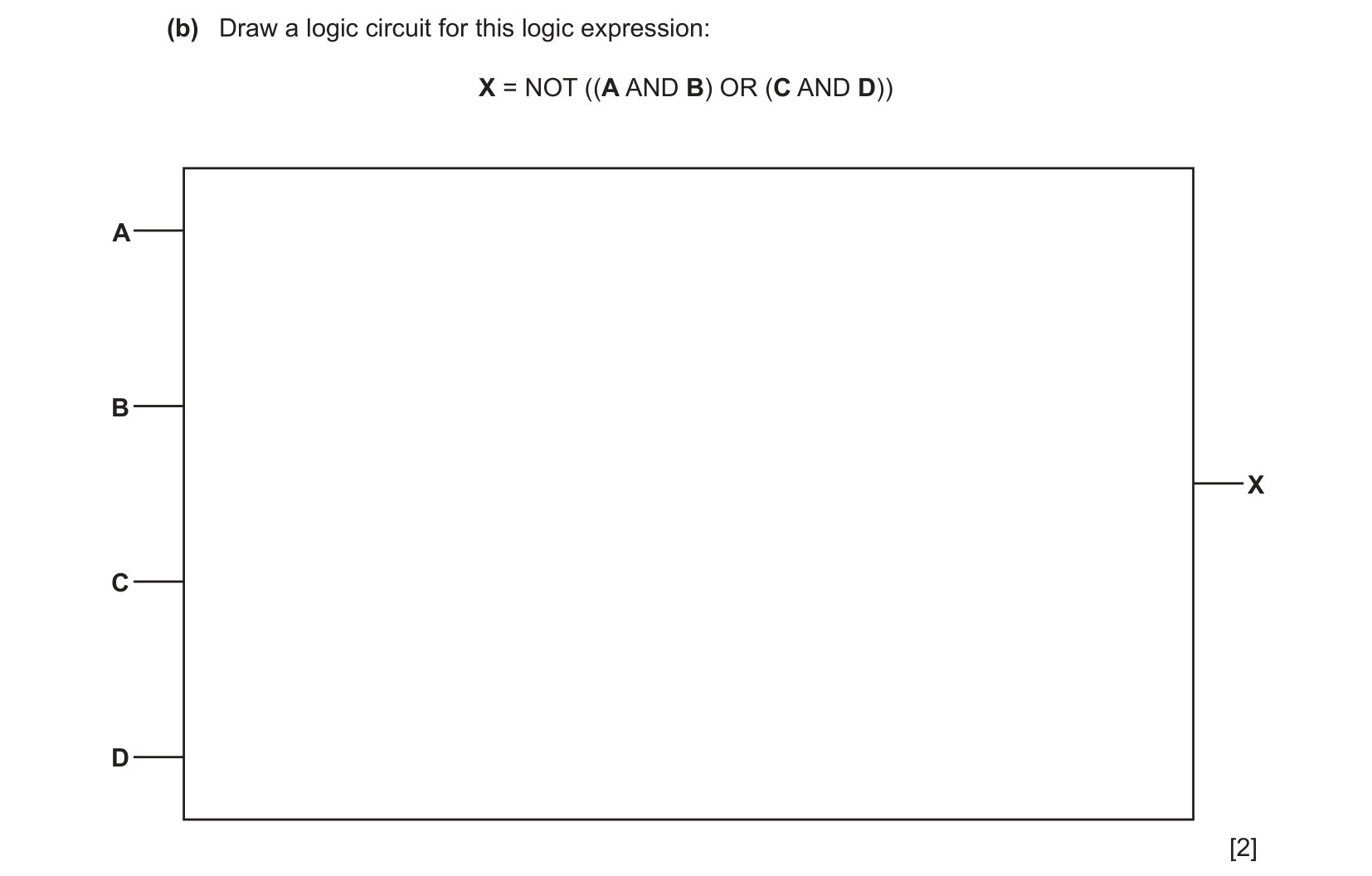

9618_s24_qp_12_sc_1.b Question Image Answer
9618_s24_qp_12_sc_1.b Mark Scheme Image

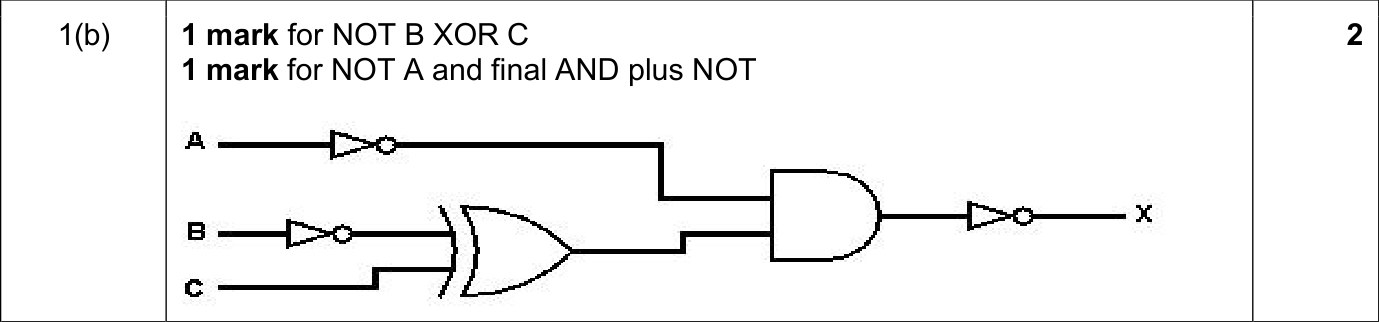

9618_s24_qp_11_sc_1.b
9618_s24_qp_11_sc_1.b Question Image Answer
9618_s24_qp_11_sc_1.b Mark Scheme Image

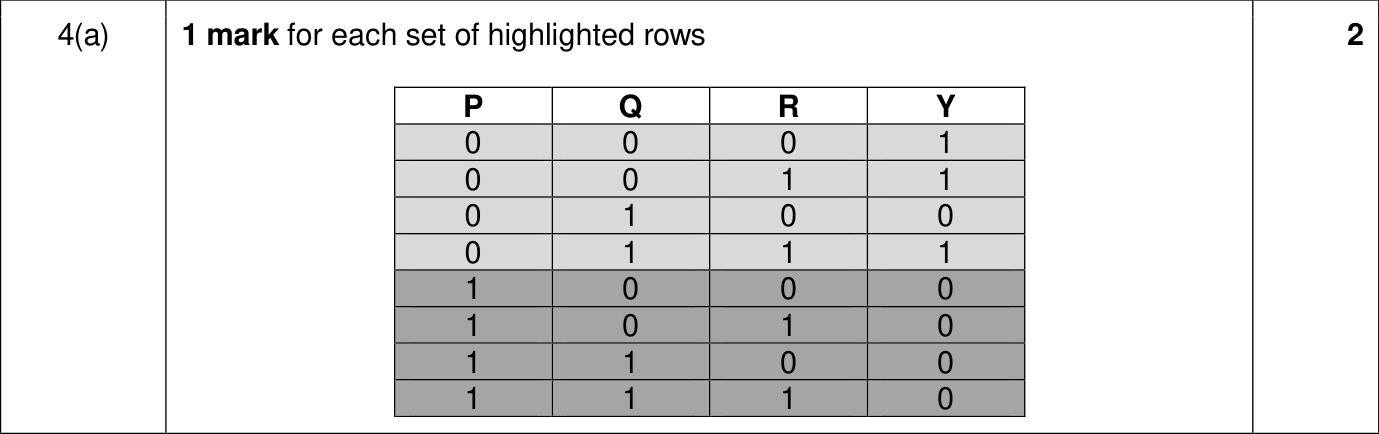

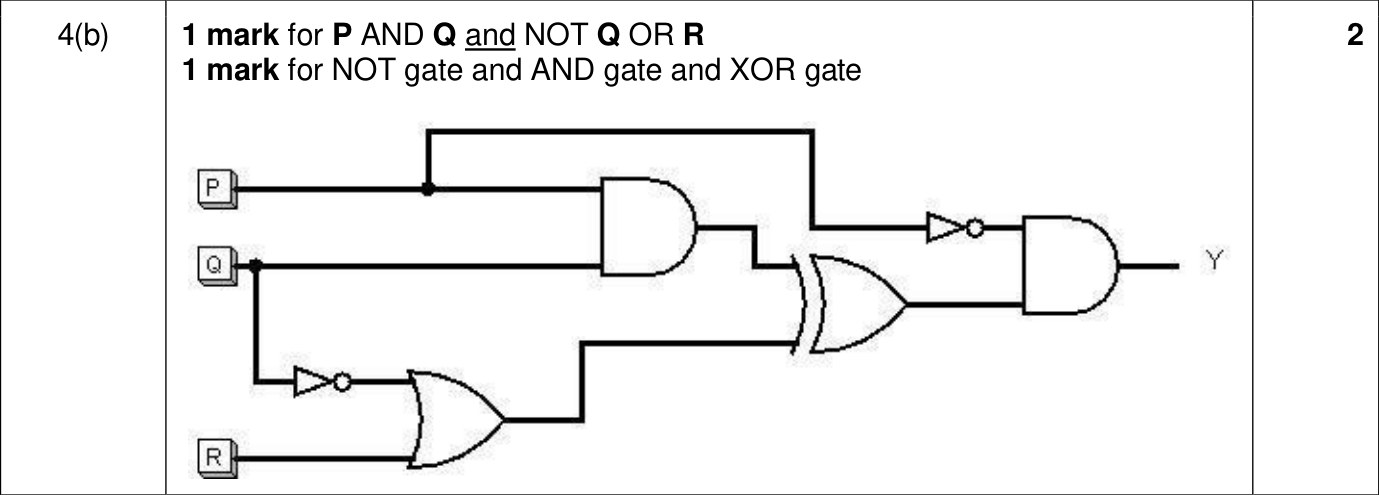

9618_w23_qp_13_sc_4.b

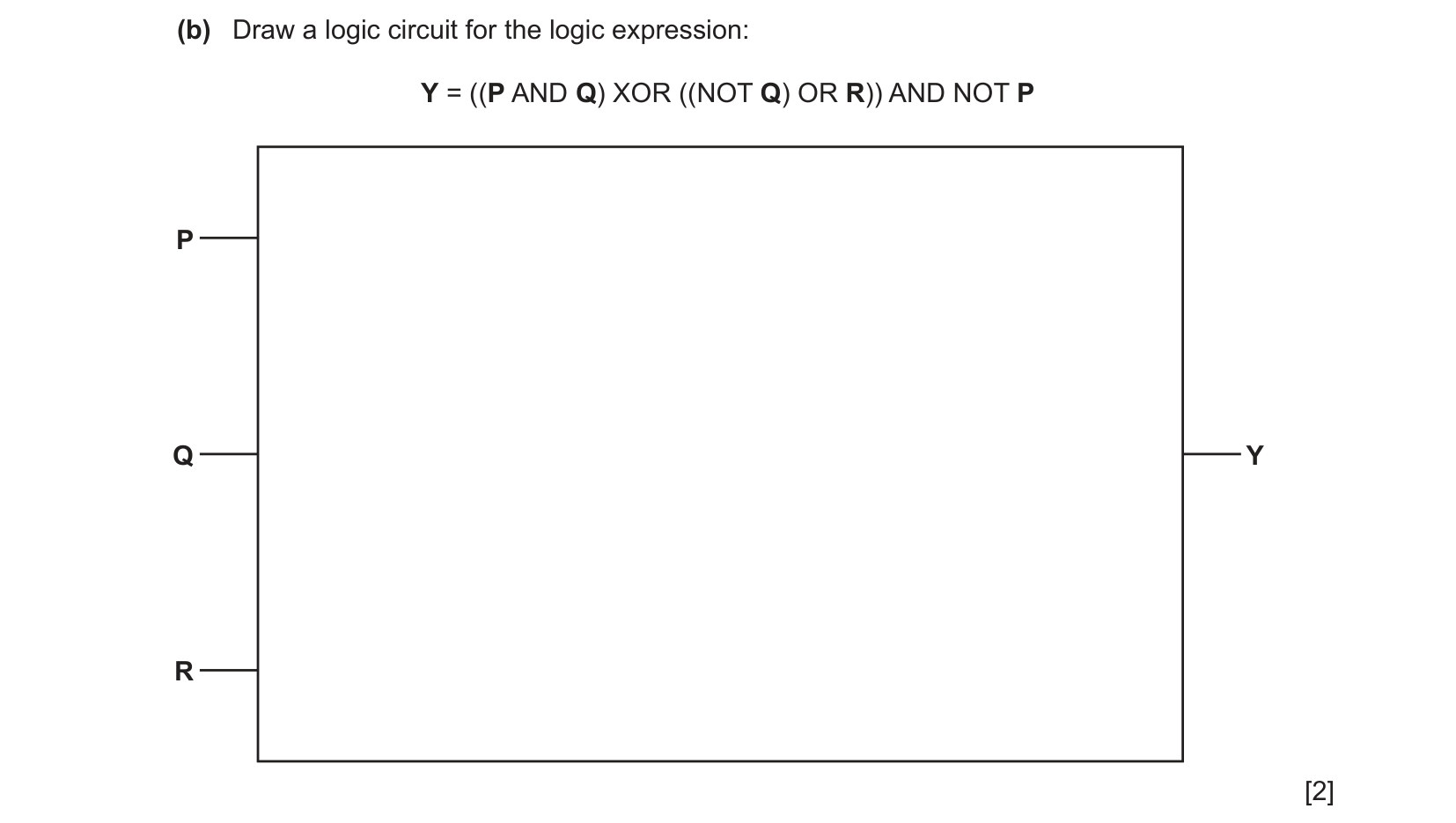

9618_w23_qp_13_sc_4.b Question Image Answer
9618_w23_qp_13_sc_4.b Mark Scheme Image

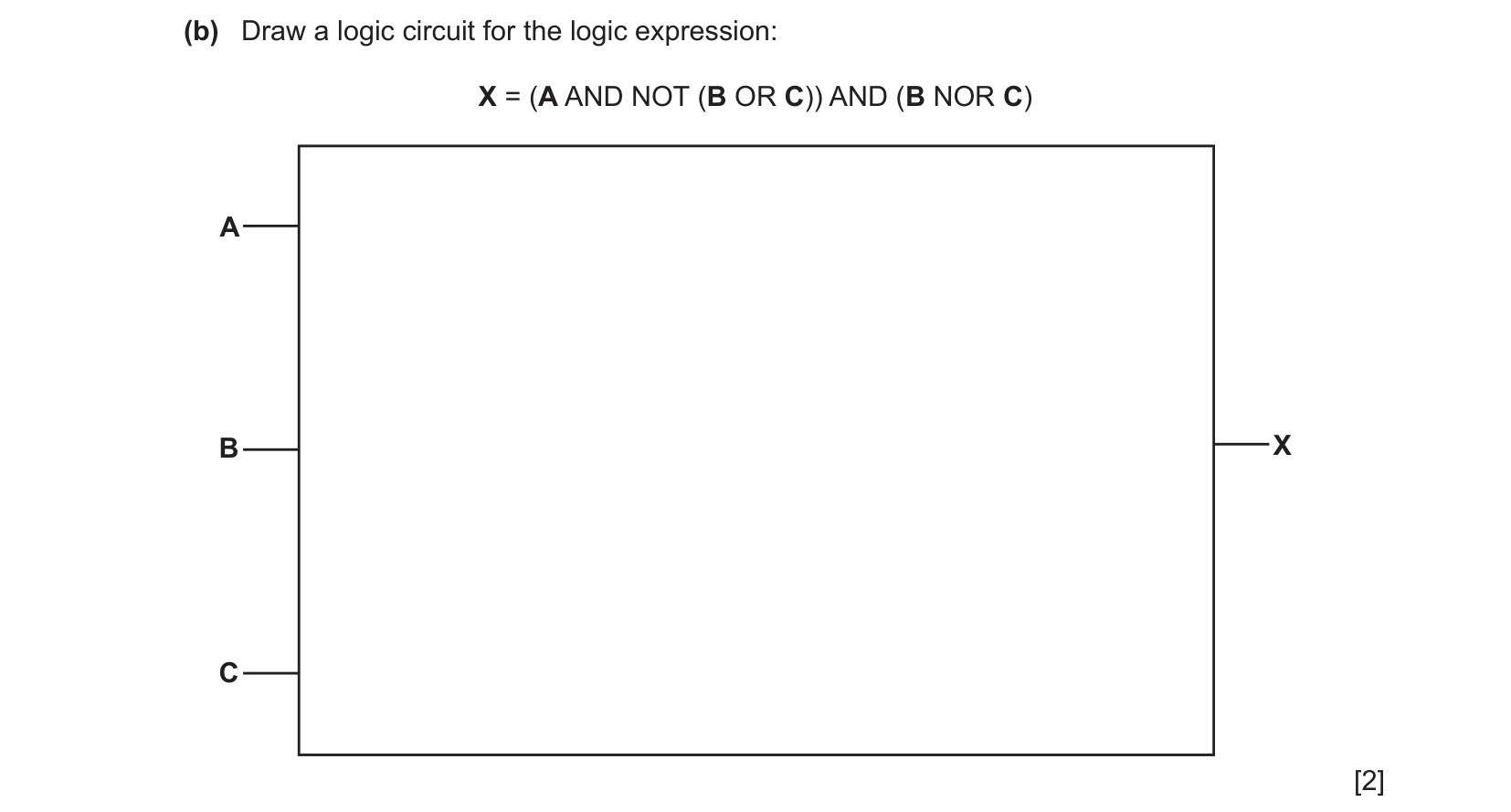

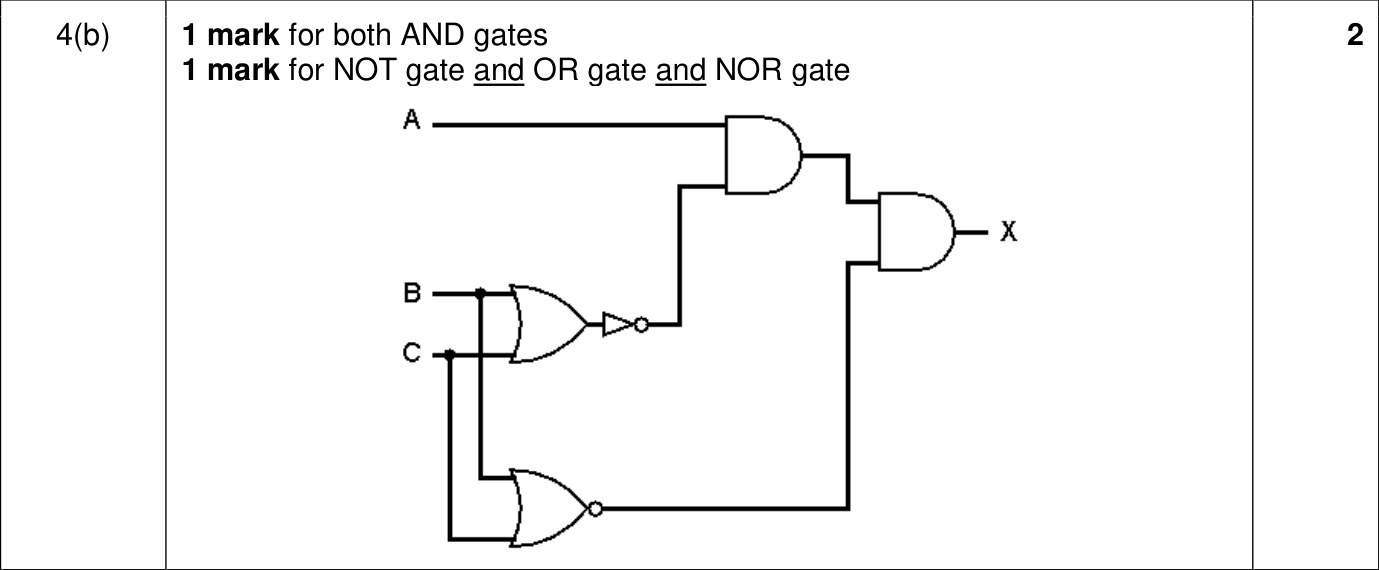

9618_w23_qp_11_sc_4.b
9618_w23_qp_11_sc_4.b Question Image Answer
9618_w23_qp_11_sc_4.b Mark Scheme Image

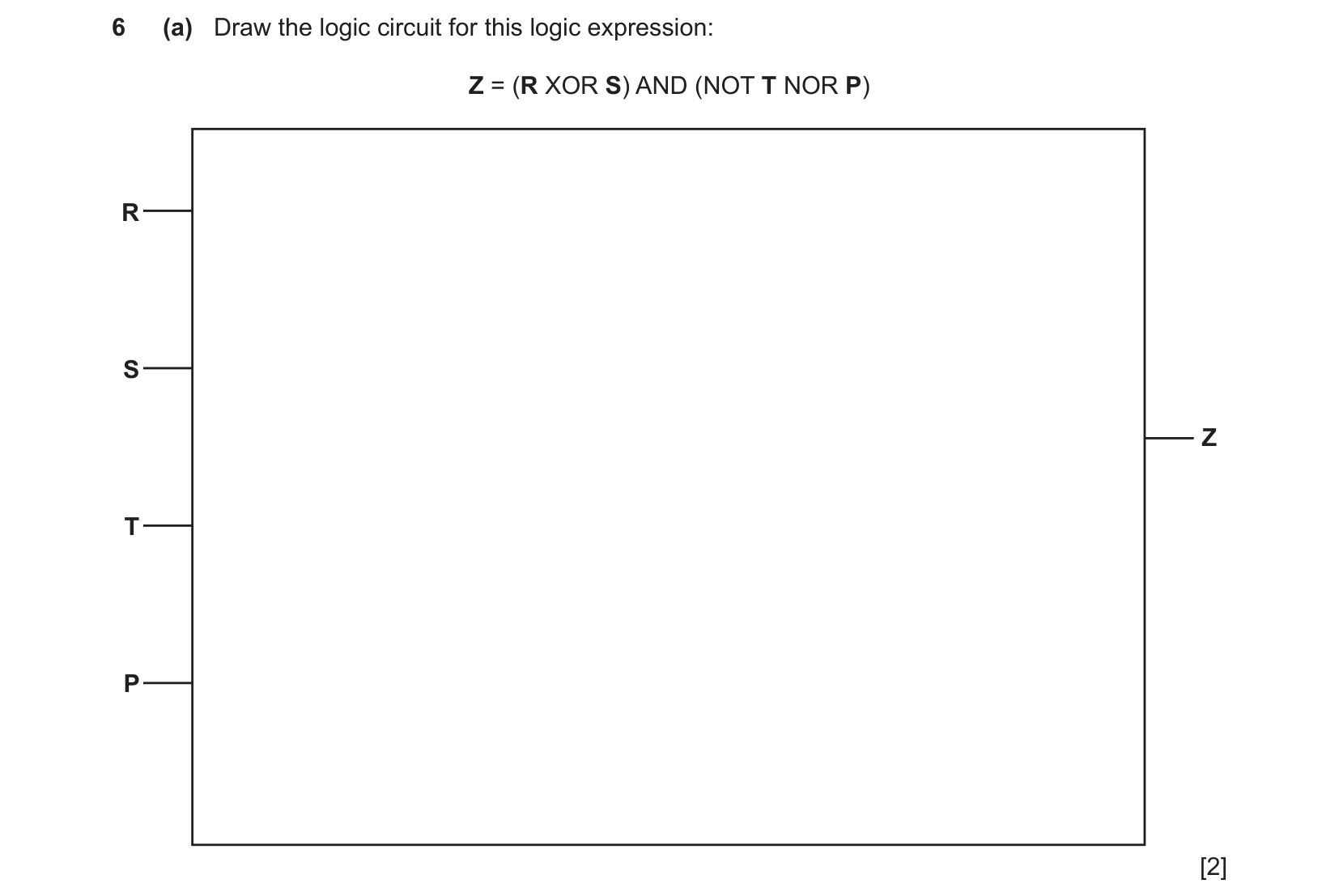

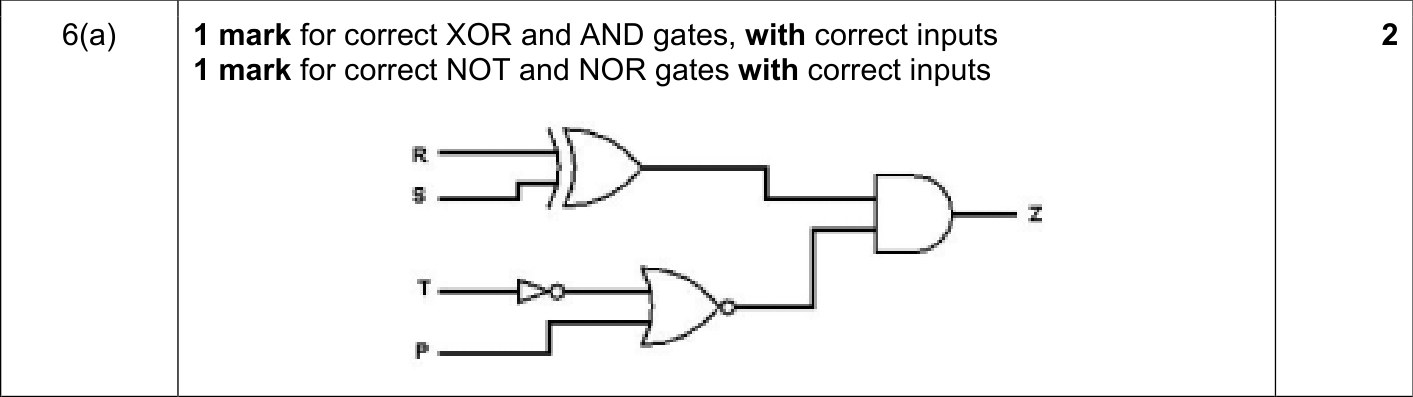

9618_s23_qp_12_sc_6.a
9618_s23_qp_12_sc_6.a Question Image Answer
9618_s23_qp_12_sc_6.a Mark Scheme Image

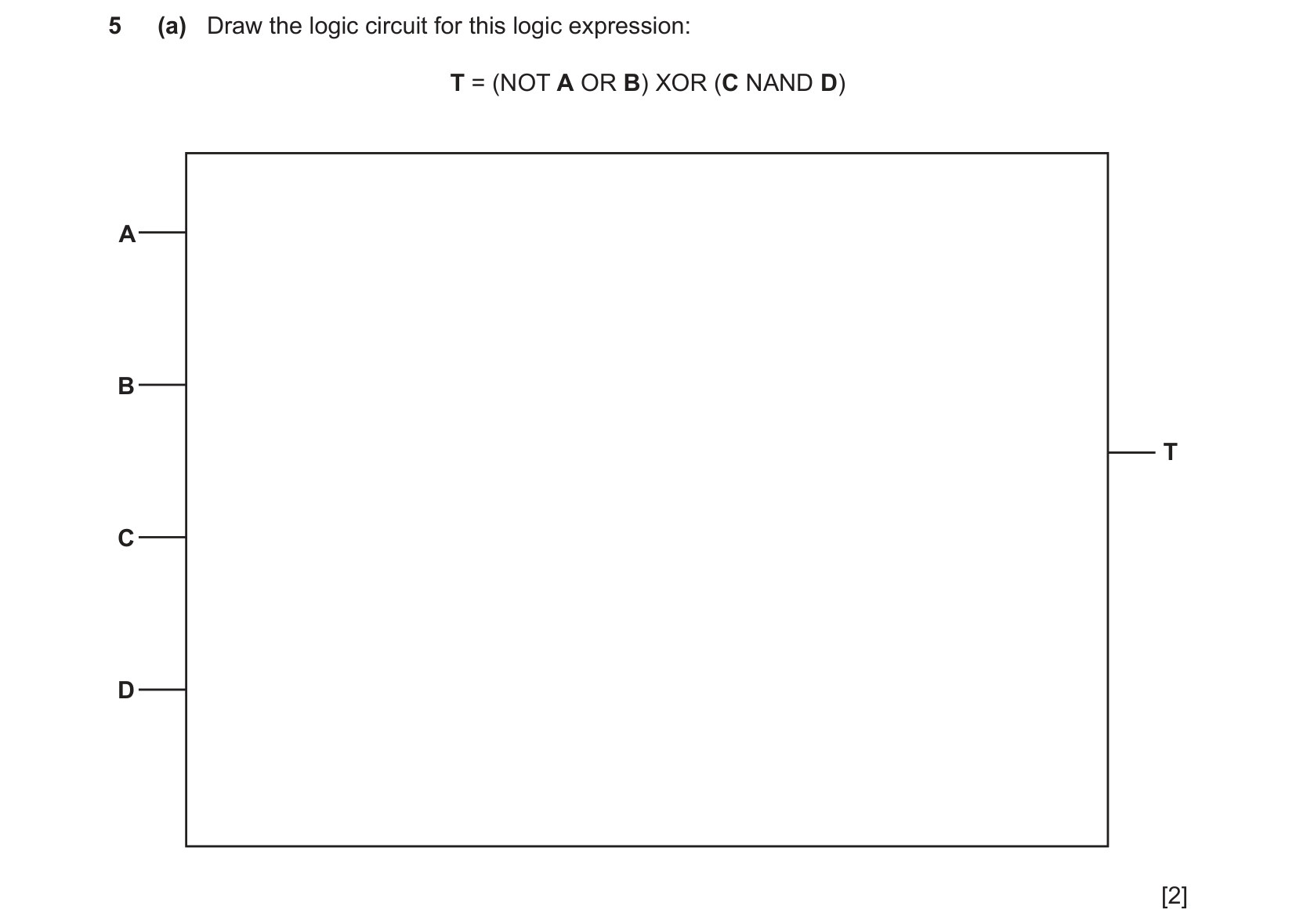

9618_s23_qp_11_sc_5.a
9618_s23_qp_11_sc_5.a Question Image Answer
9618_s23_qp_11_sc_5.a Mark Scheme Image
9618_w22_qp_13_sc_5.a

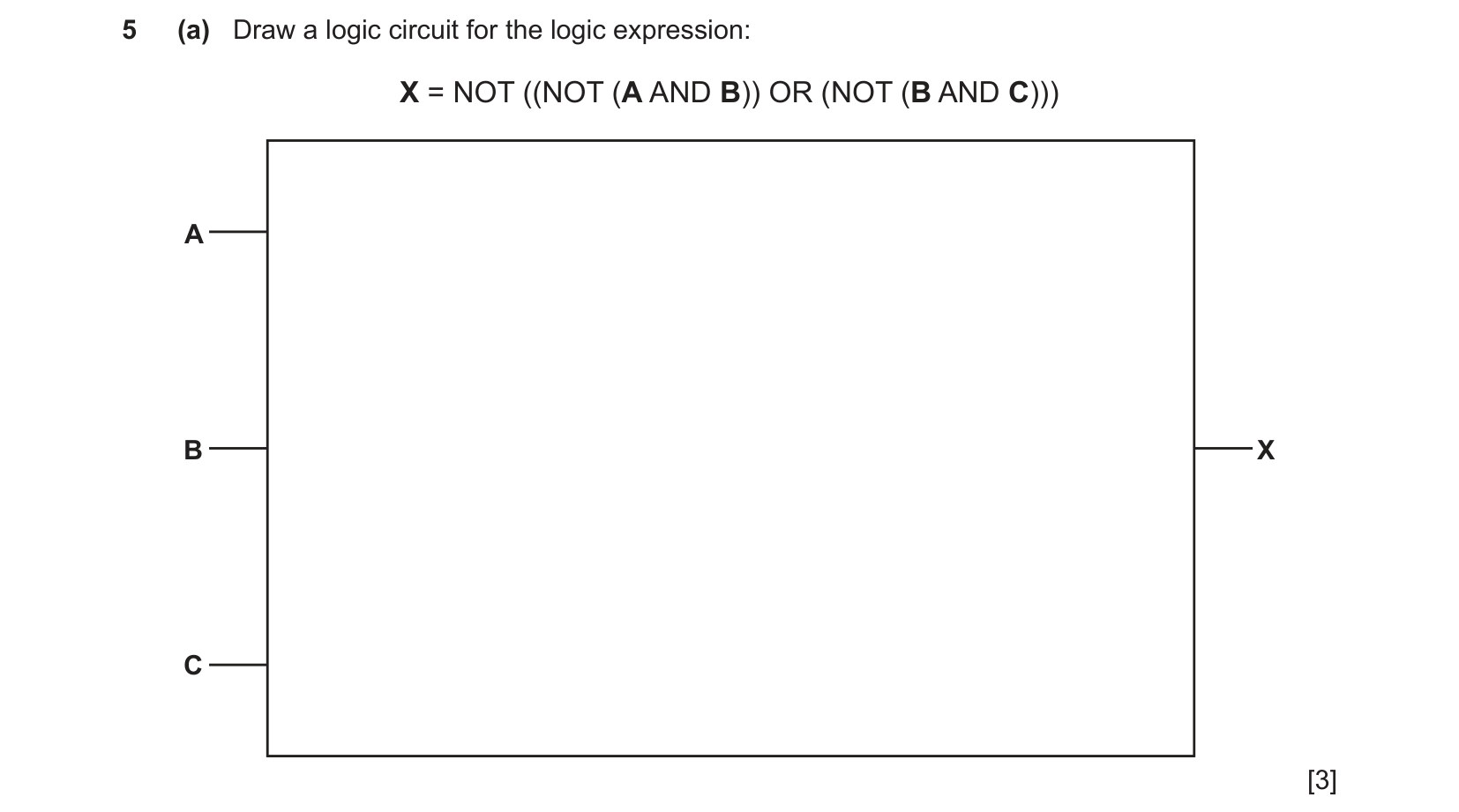

9618_w22_qp_13_sc_5.a Question Image Answer

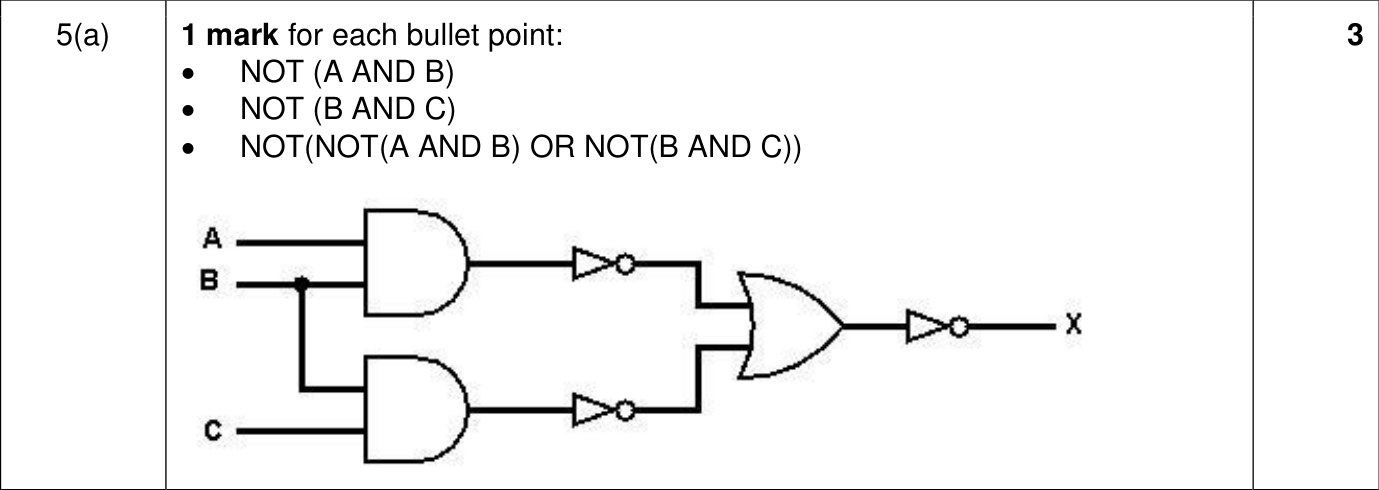

9618_w22_qp_13_sc_5.a Mark Scheme Image

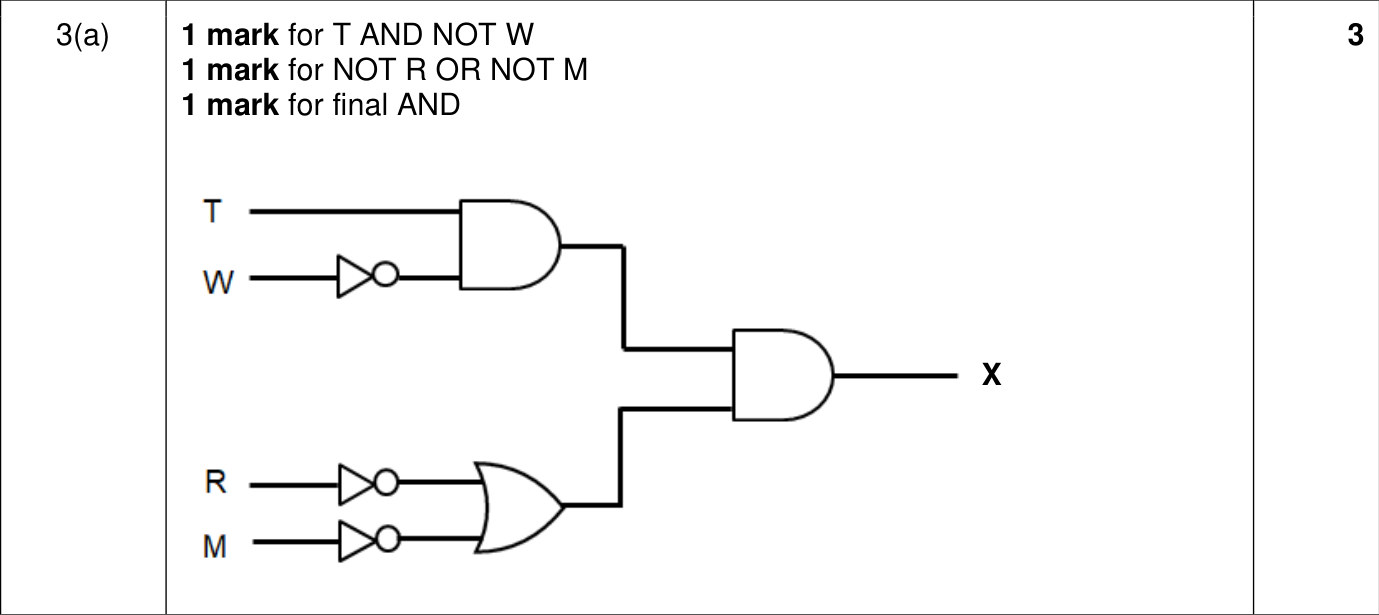

9618_w22_qp_12_sc_3.a
9618_w22_qp_12_sc_3.a Question Image Answer
9618_w22_qp_12_sc_3.a Mark Scheme Image

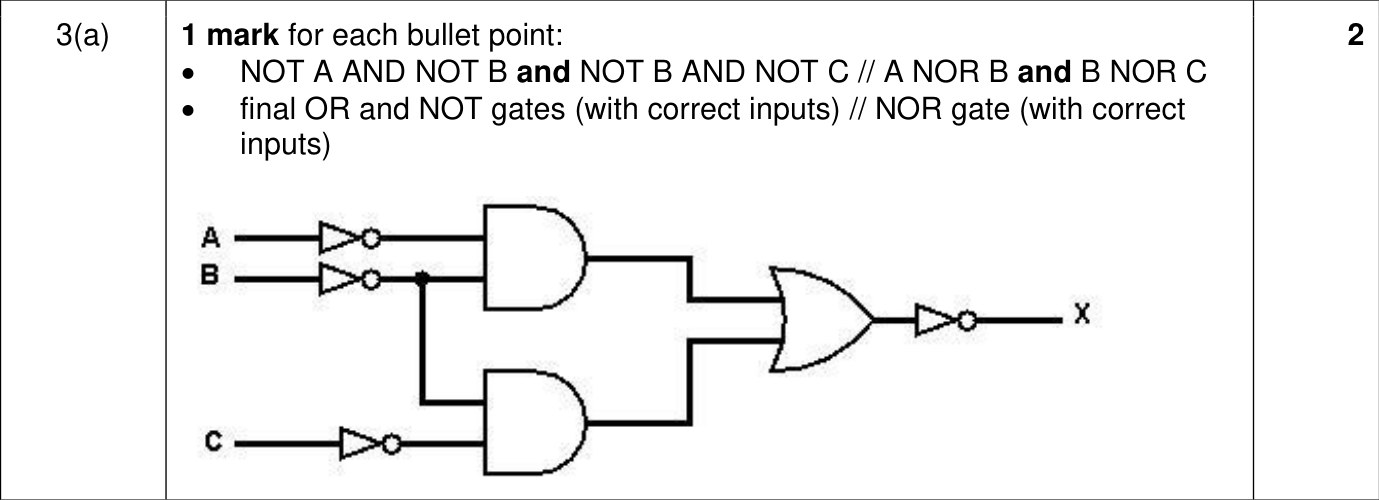

9618_w22_qp_11_sc_3.a
9618_w22_qp_11_sc_3.a Question Image Answer
9618_w22_qp_11_sc_3.a Mark Scheme Image
9618_w21_qp_12_sc_2.b
9618_w21_qp_12_sc_2.b Question Image Answer
9618_w21_qp_12_sc_2.b Mark Scheme Image
9618_s21_qp_12_sc_3.a
9618_s21_qp_12_sc_3.a Question Image Answer

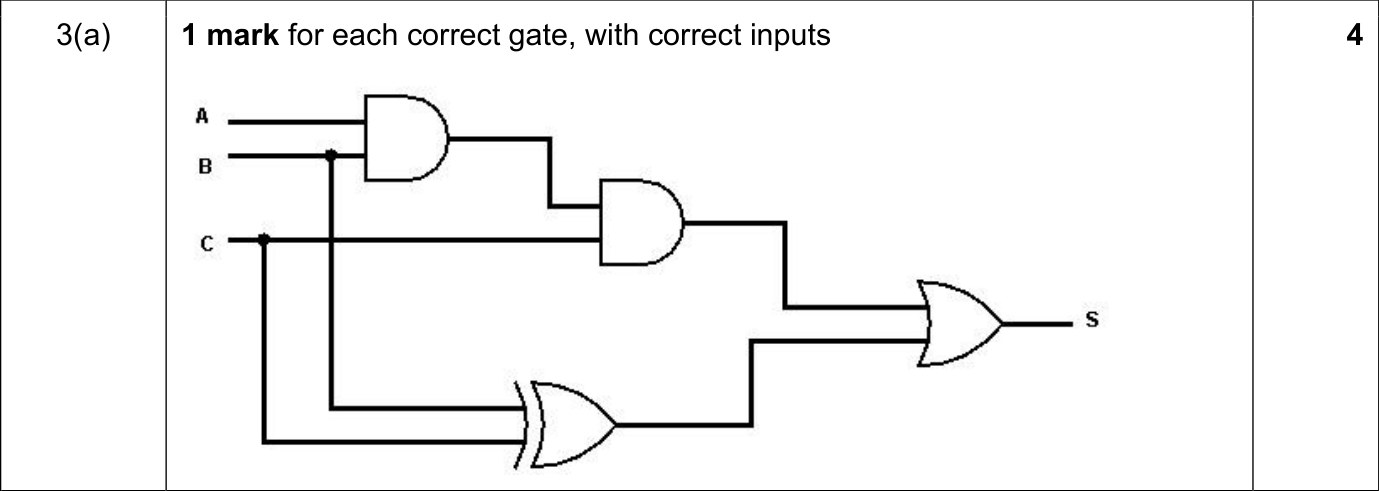

9618_s21_qp_12_sc_3.a Mark Scheme Image
Construct a truth table

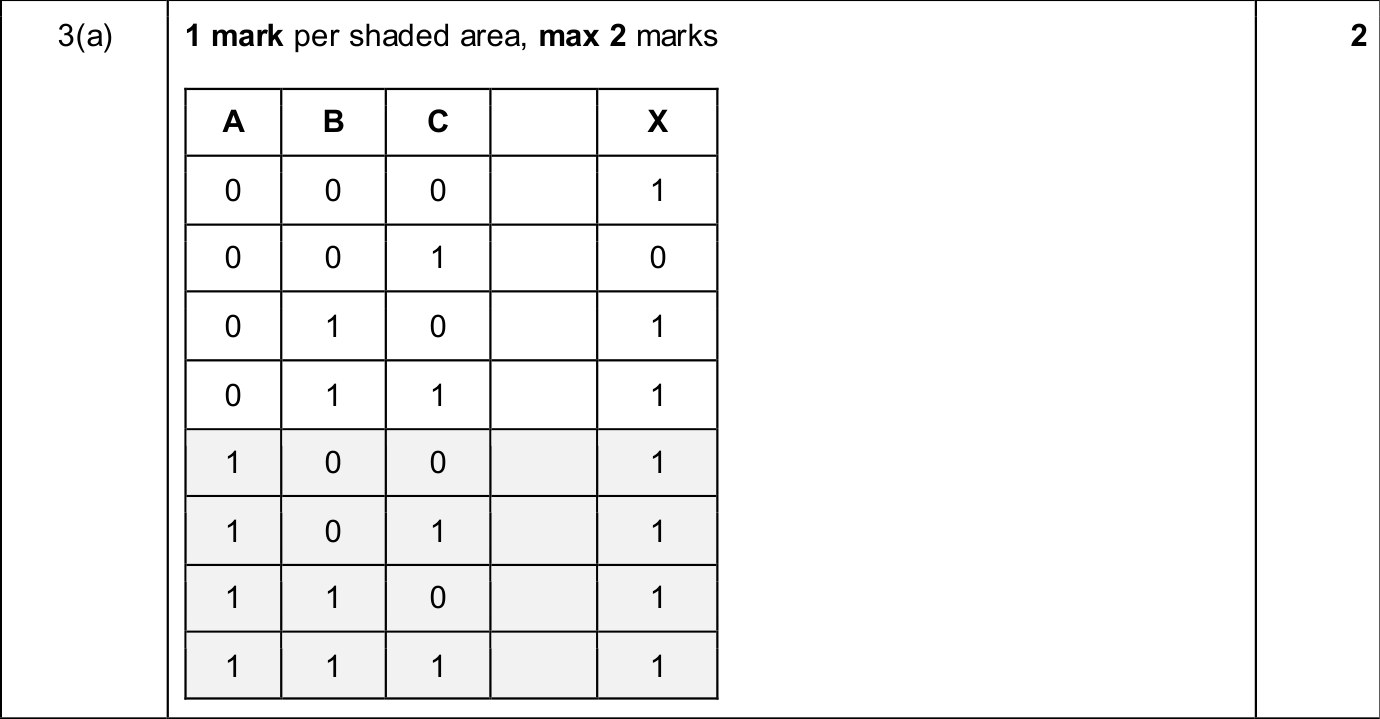

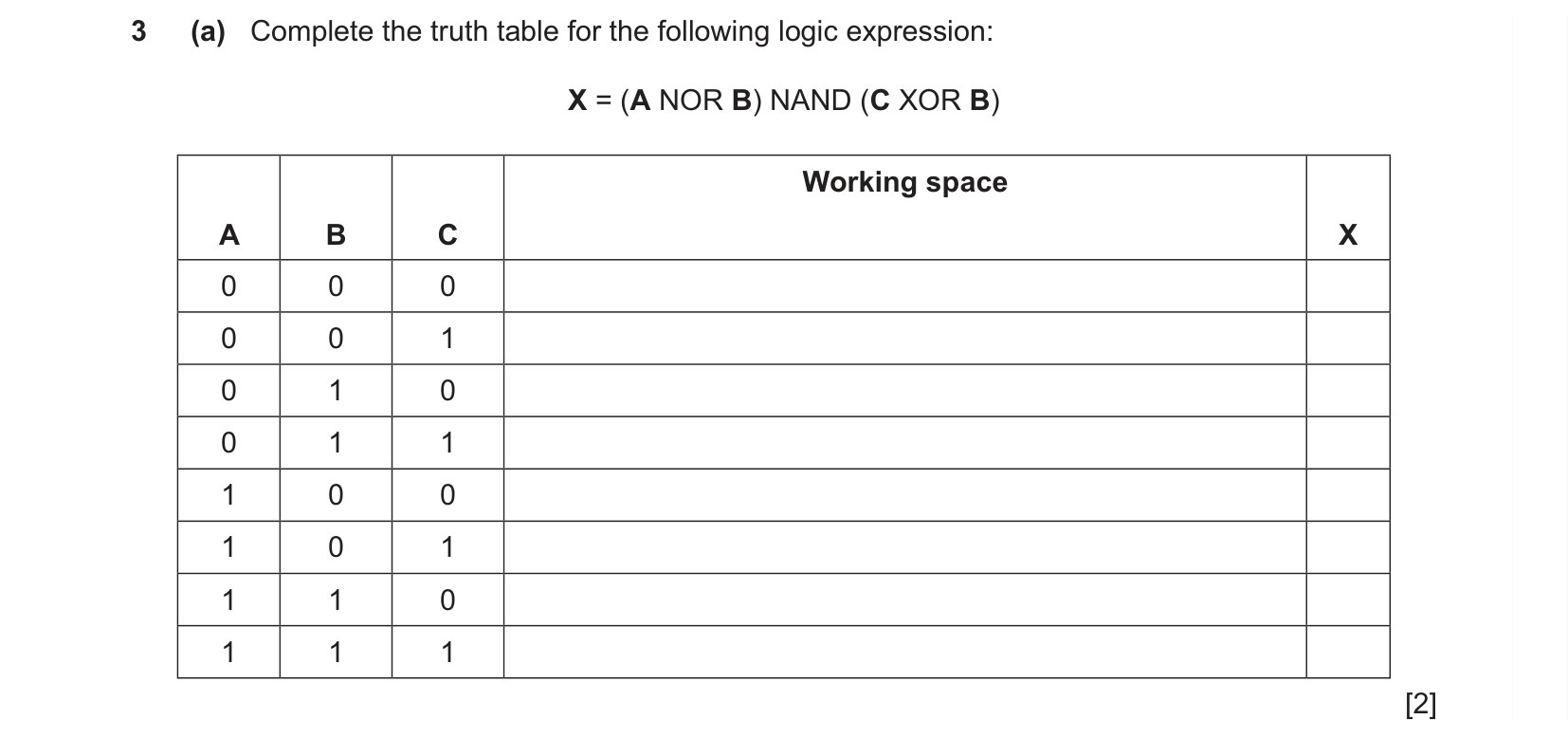

9618_w25_qp_13_sc_3.a
9618_w25_qp_13_sc_3.a Question Image Answer
9618_w25_qp_13_sc_3.a Mark Scheme Image
9618_w25_qp_12_sc_9.b
9618_w25_qp_12_sc_9.b Question Image Answer
9618_w25_qp_12_sc_9.b Mark Scheme Image

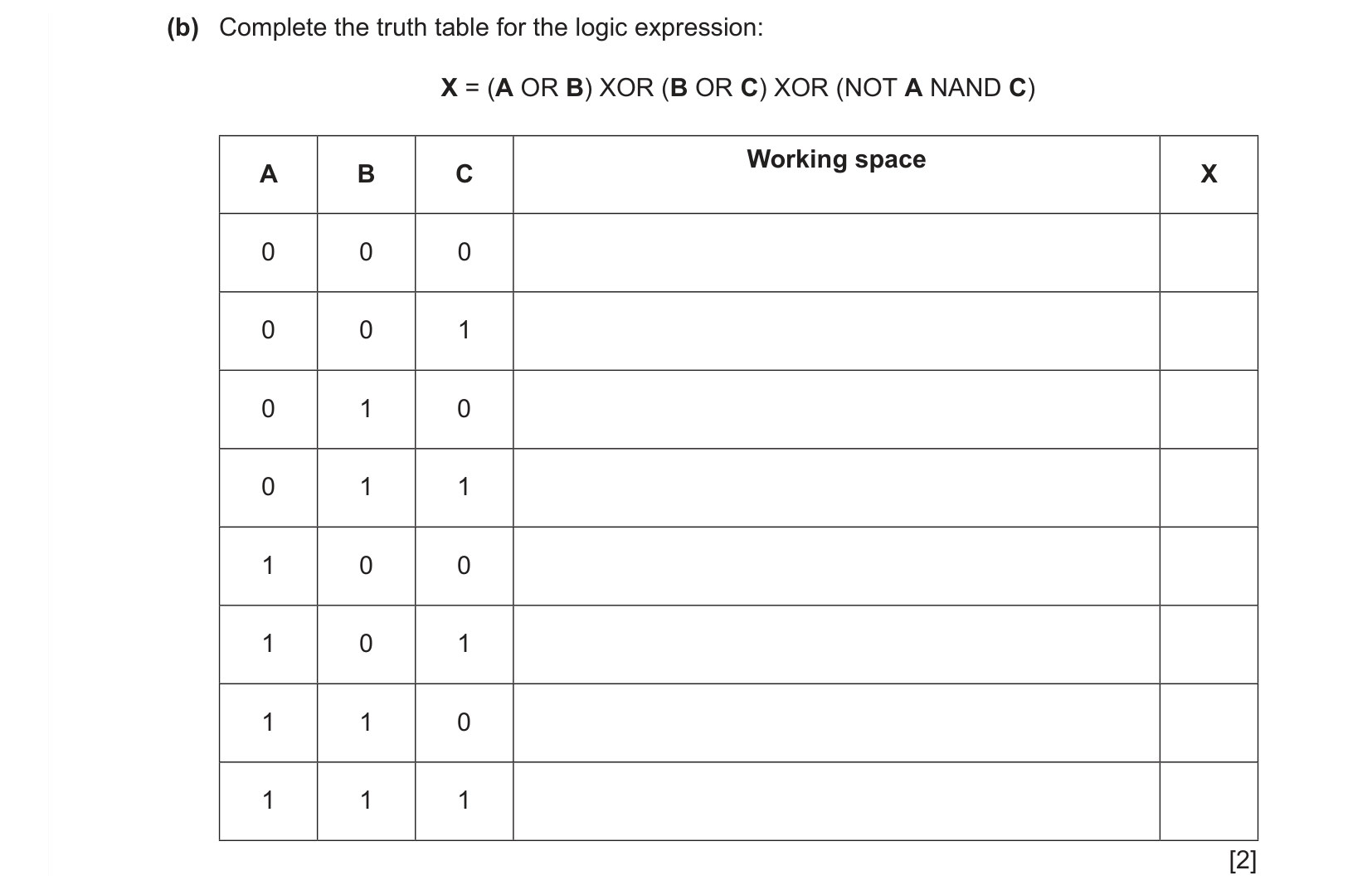

9618_s25_qp_13_sc_4.b
9618_s25_qp_13_sc_4.b Question Image Answer

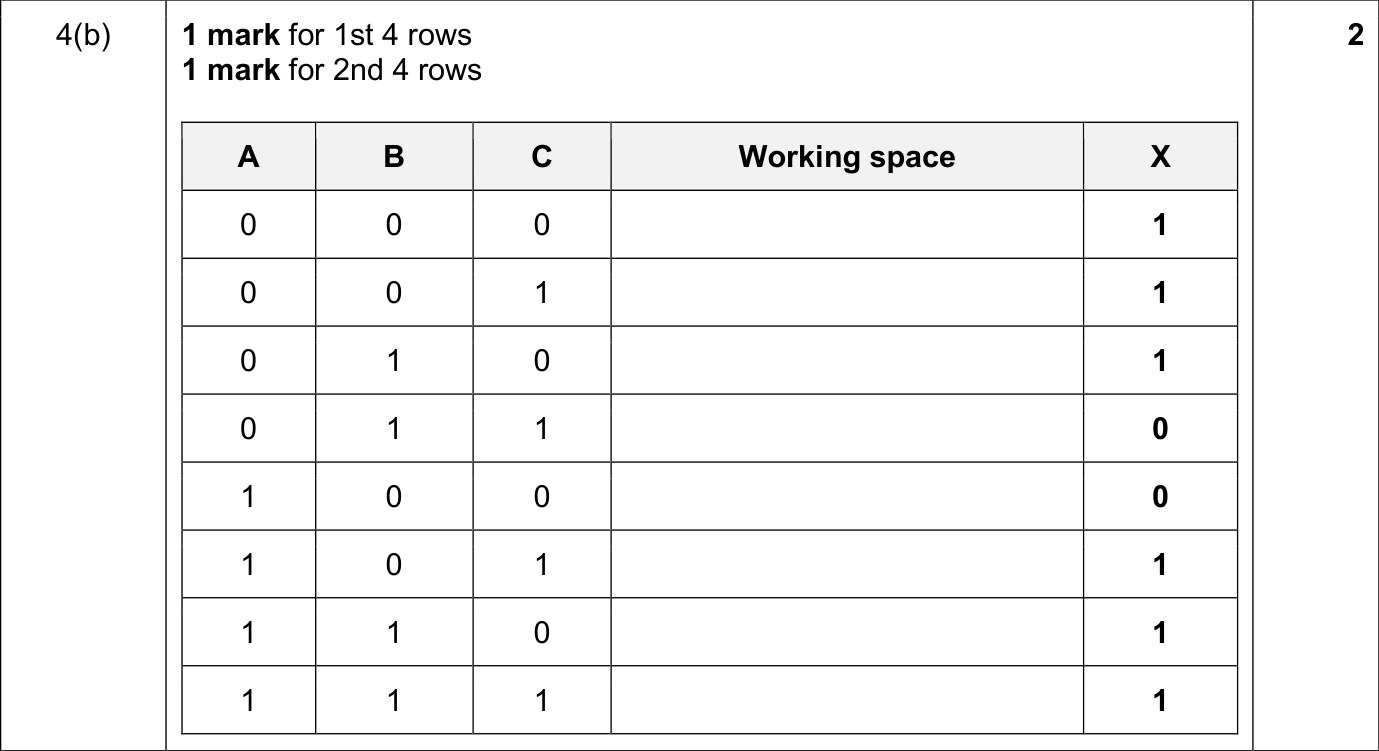

9618_s25_qp_13_sc_4.b Mark Scheme Image

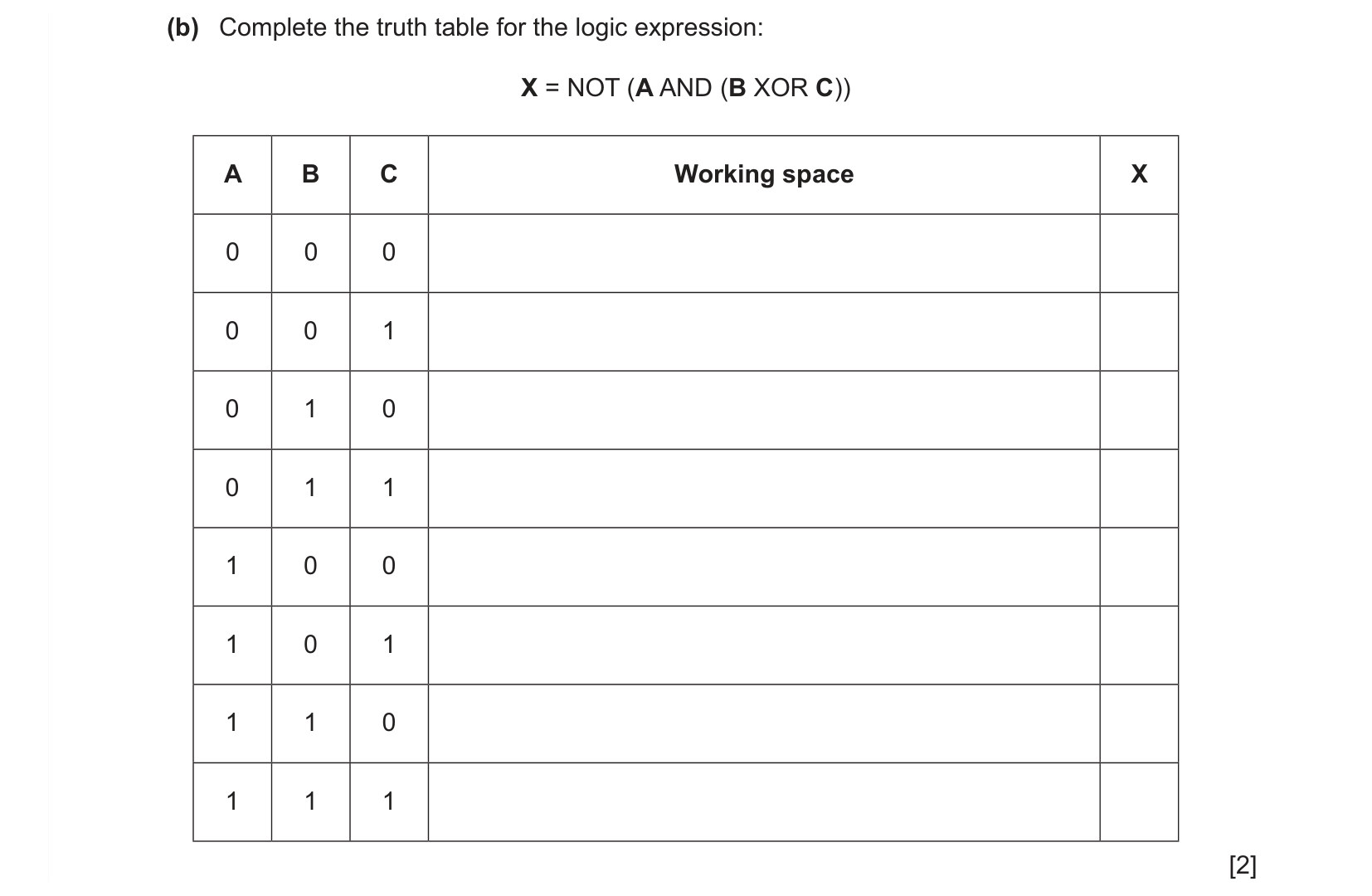

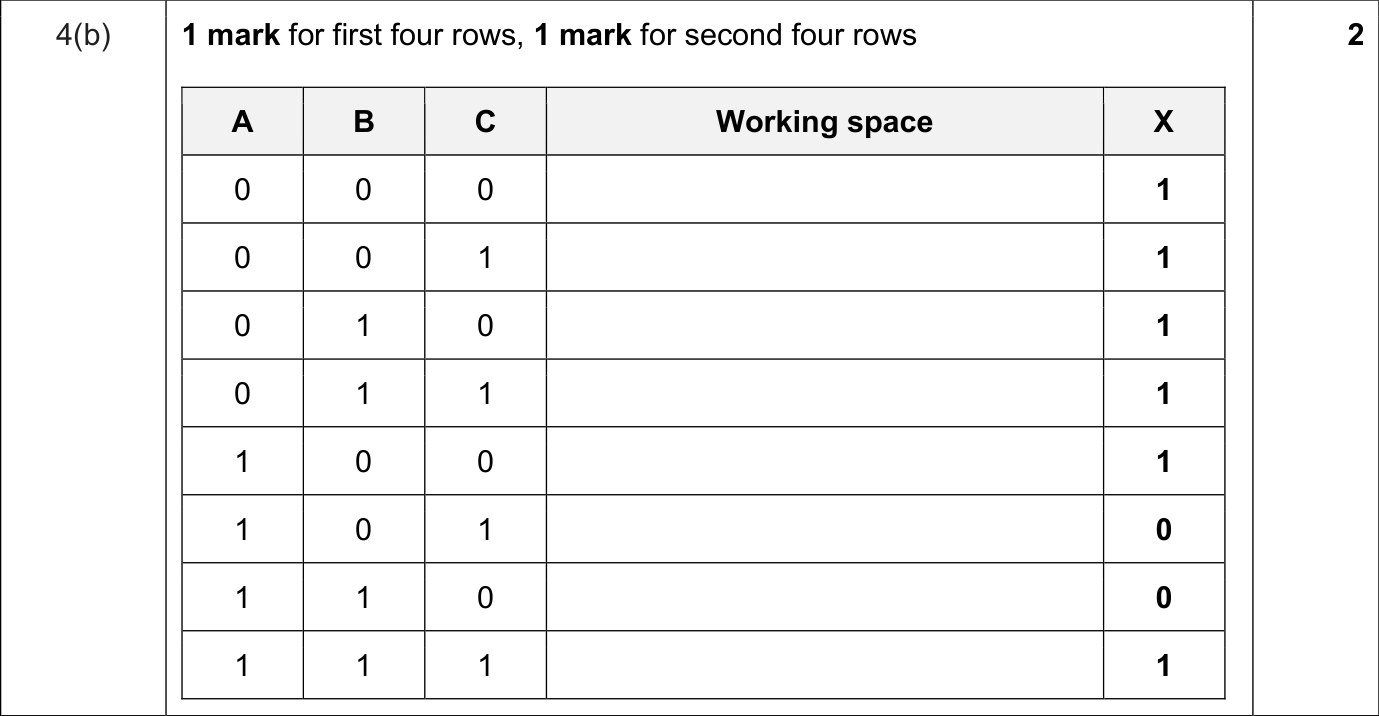

9618_s25_qp_12_sc_4.b
9618_s25_qp_12_sc_4.b Question Image Answer
9618_s25_qp_12_sc_4.b Mark Scheme Image

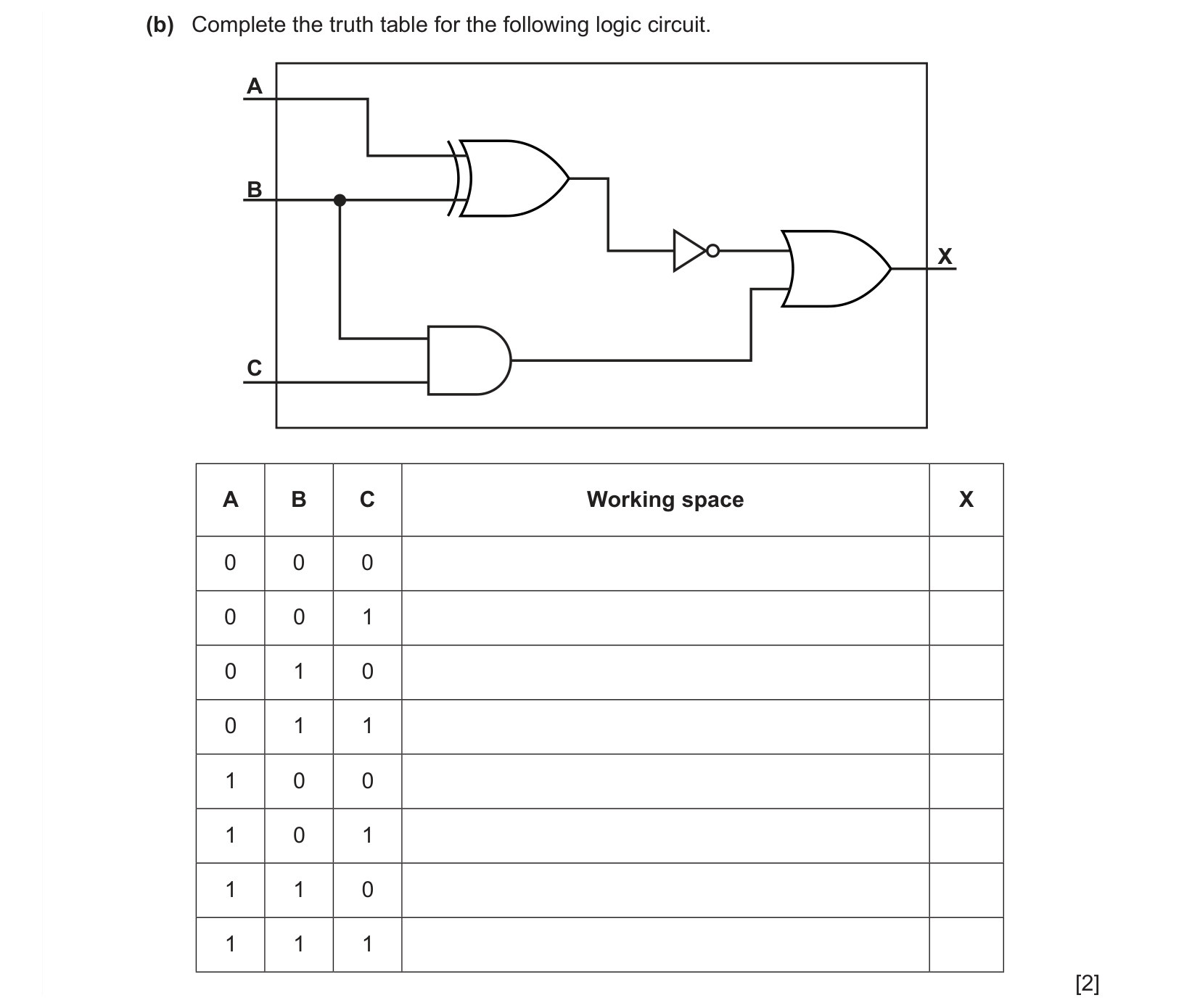

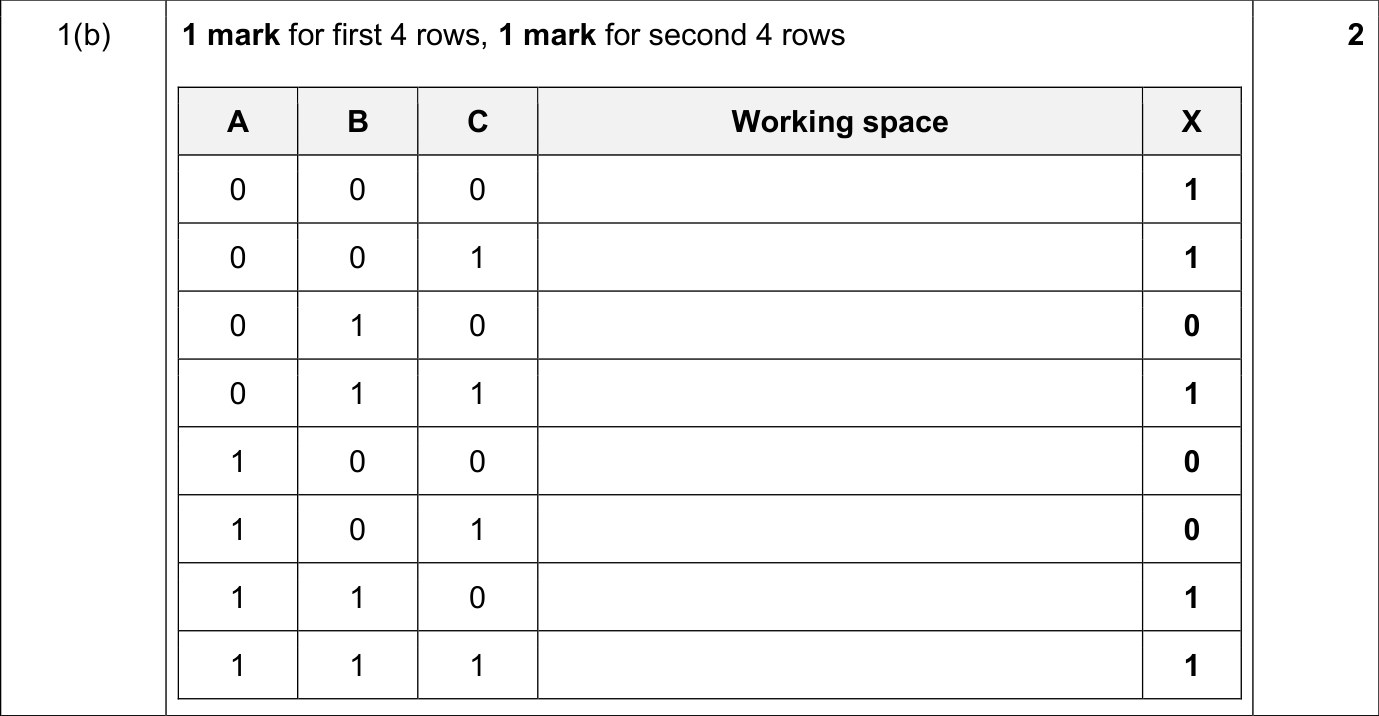

9618_s25_qp_11_sc_1.b
9618_s25_qp_11_sc_1.b Question Image Answer
9618_s25_qp_11_sc_1.b Mark Scheme Image

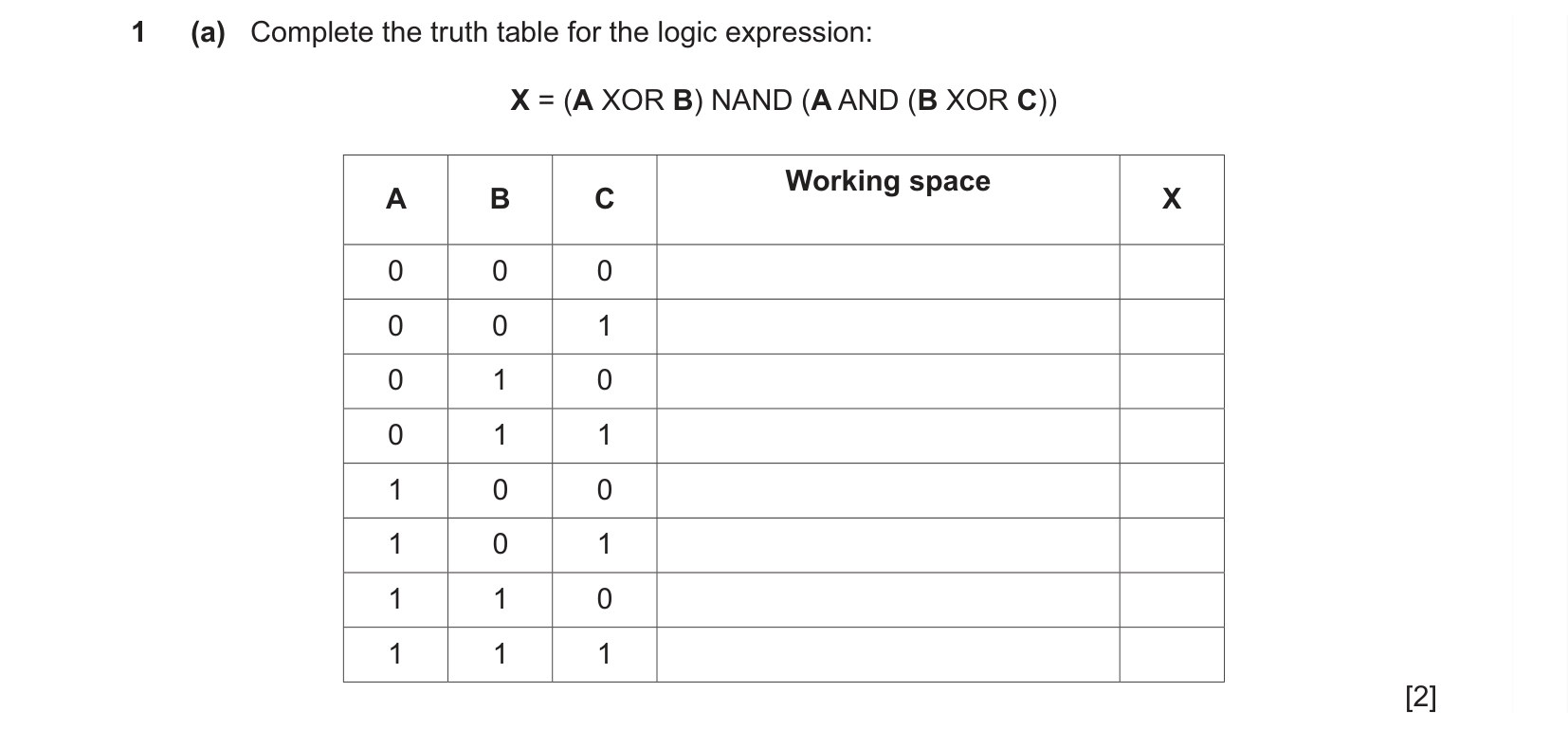

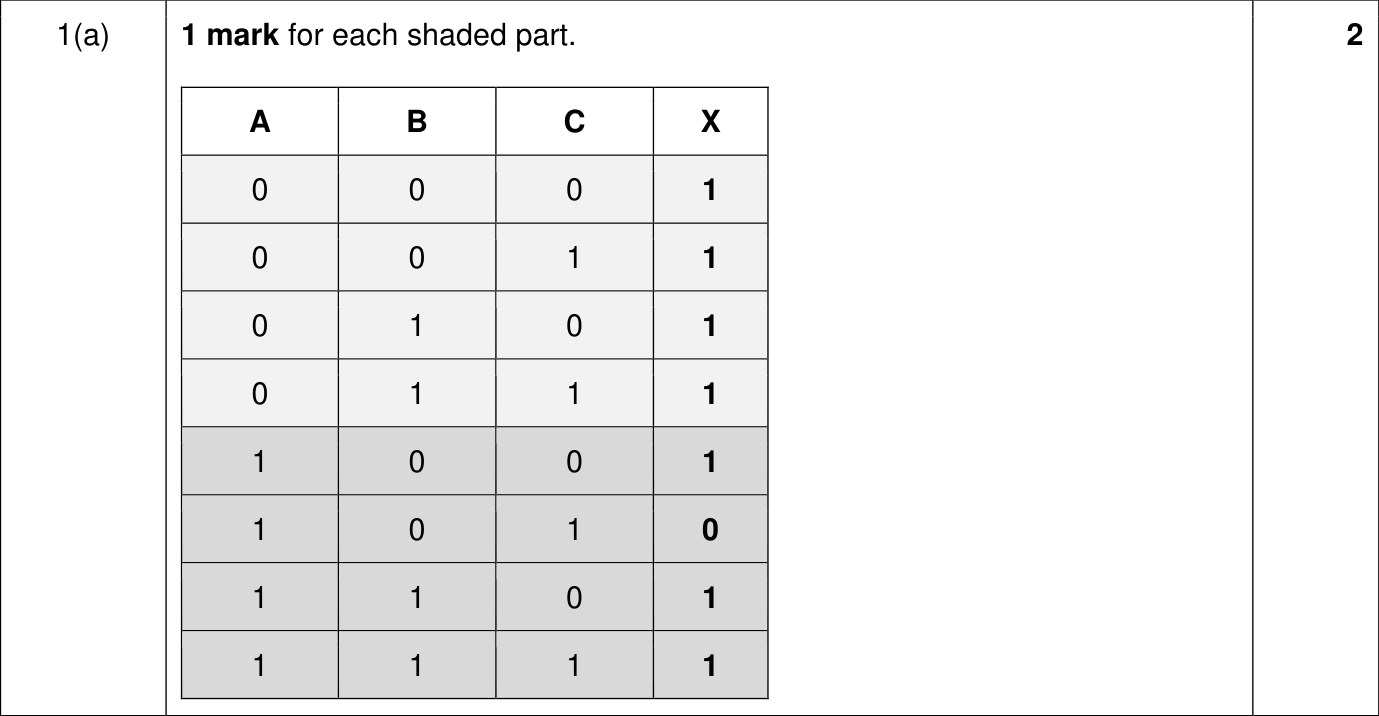

9618_w24_qp_12_sc_1.a
9618_w24_qp_12_sc_1.a Question Image Answer
9618_w24_qp_12_sc_1.a Mark Scheme Image

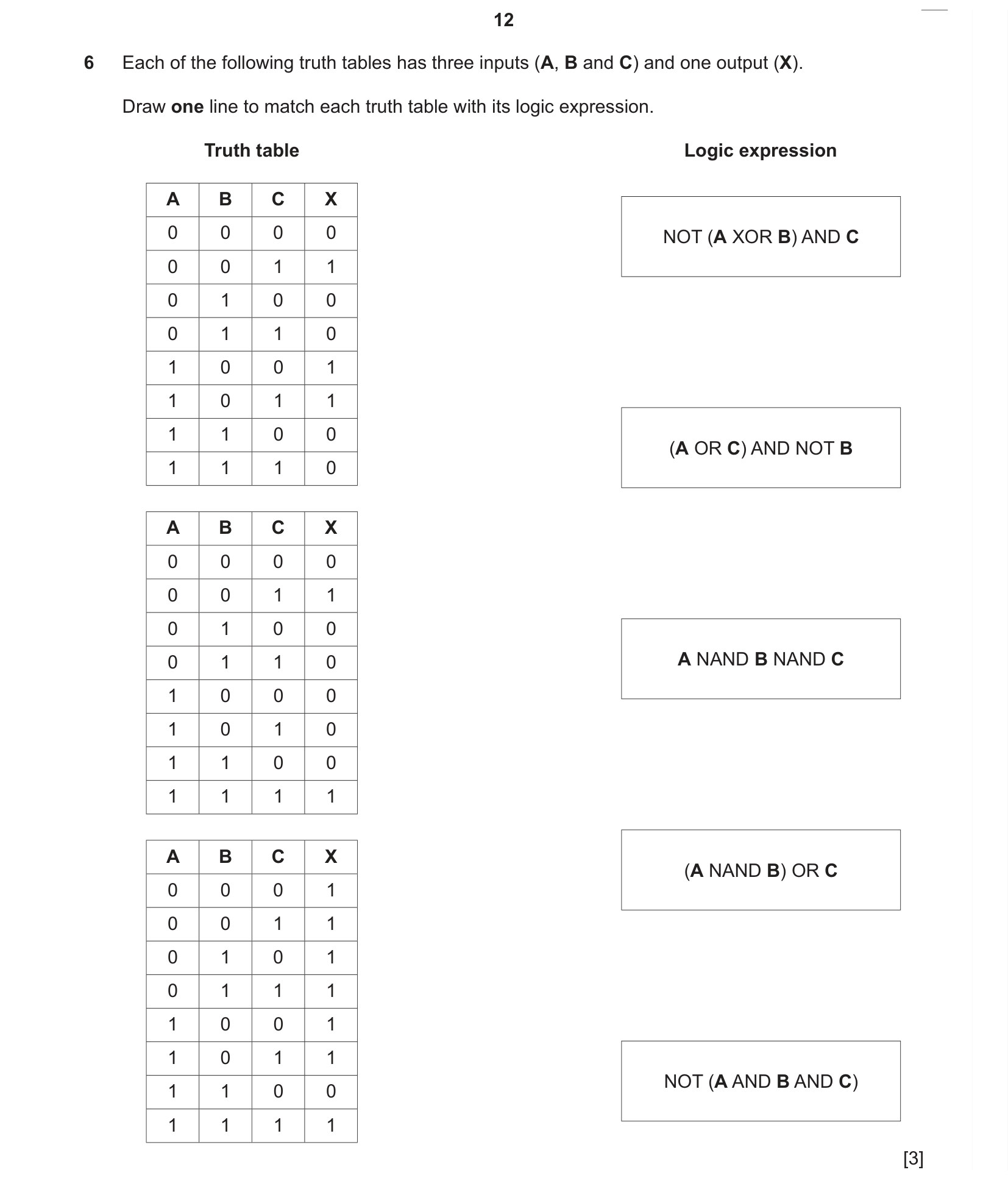

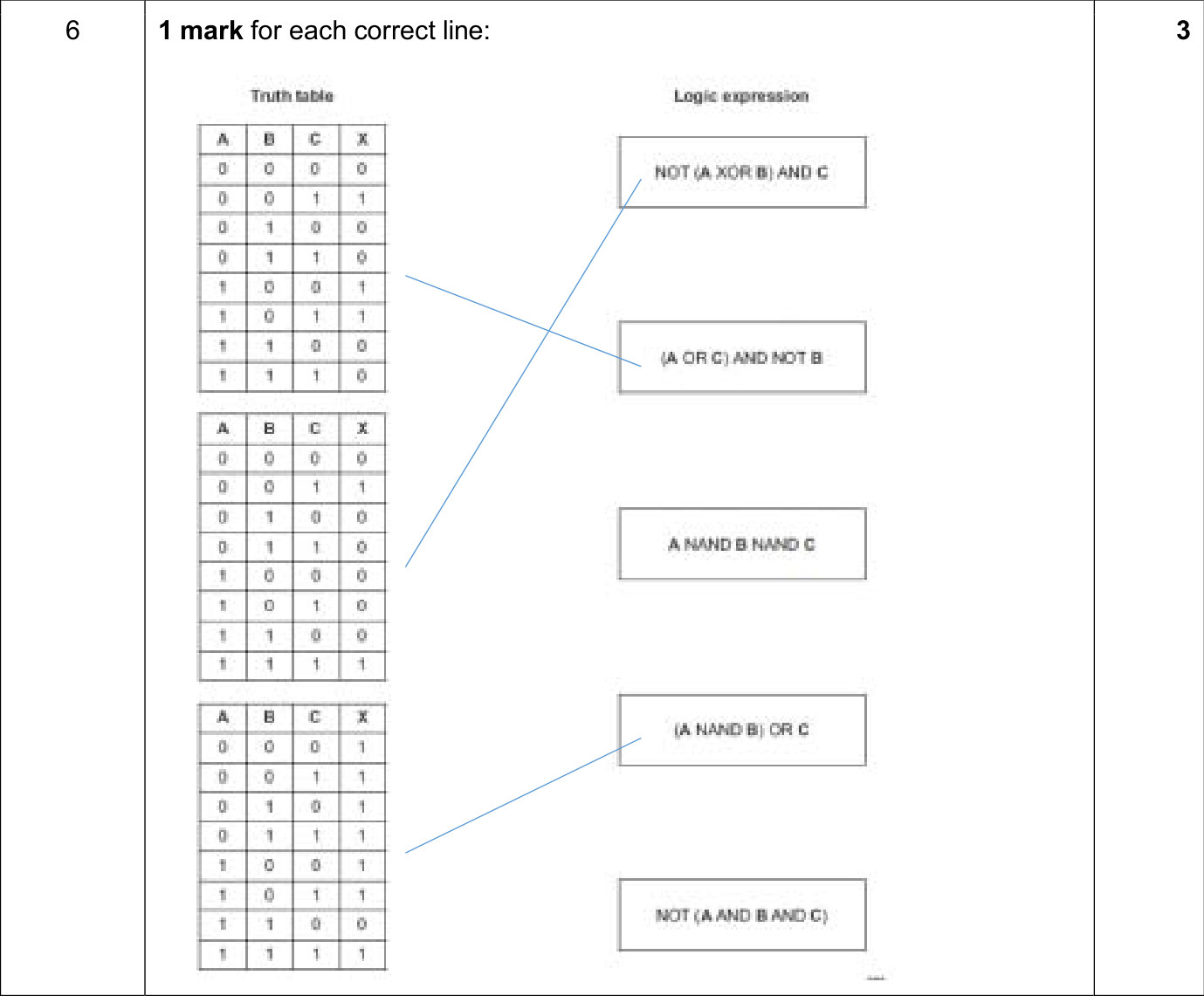

9618_s24_qp_13_sc_6
9618_s24_qp_13_sc_6 Question Image Answer
9618_s24_qp_13_sc_6 Mark Scheme Image

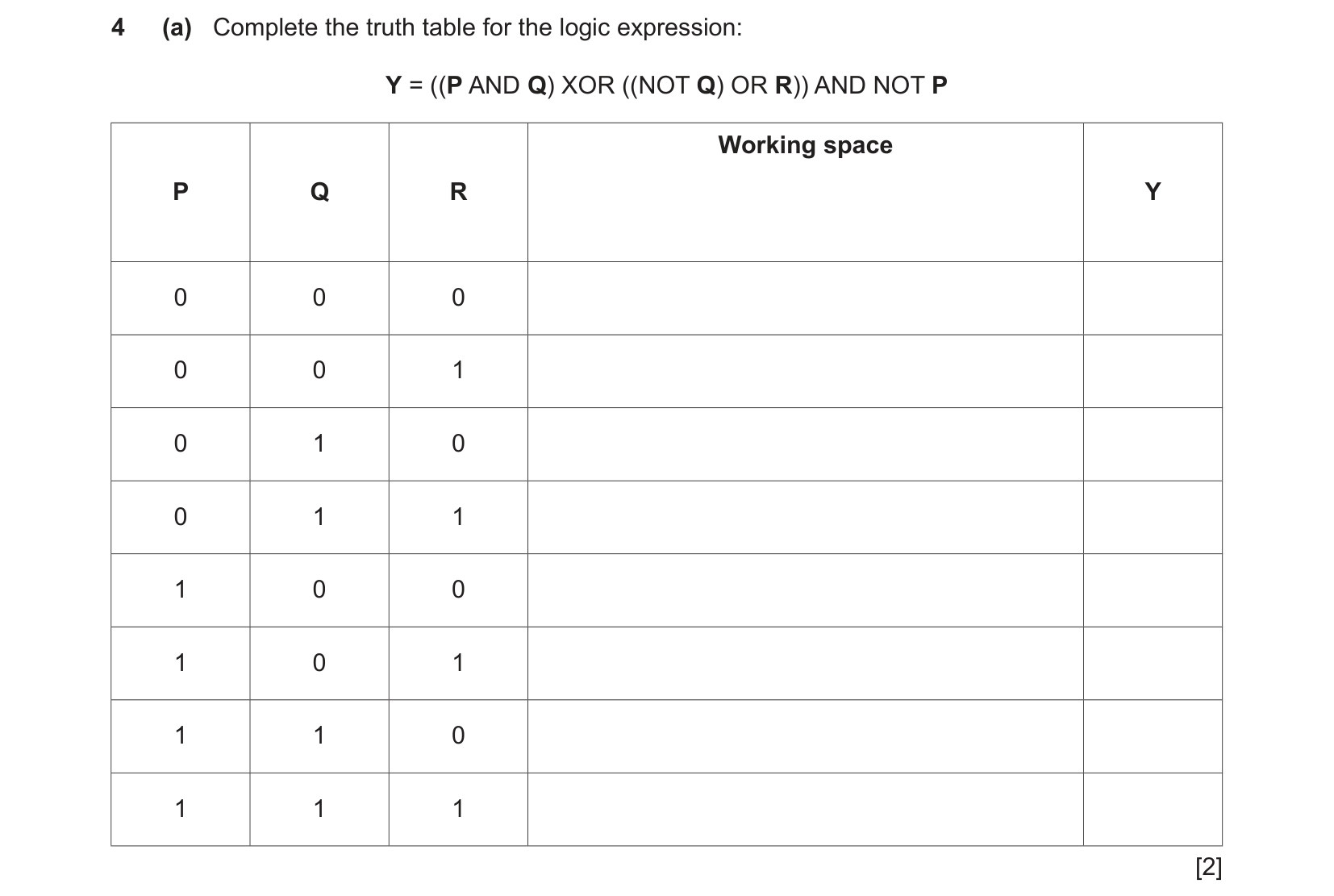

9618_w23_qp_13_sc_4.a
9618_w23_qp_13_sc_4.a Question Image Answer
9618_w23_qp_13_sc_4.a Mark Scheme Image

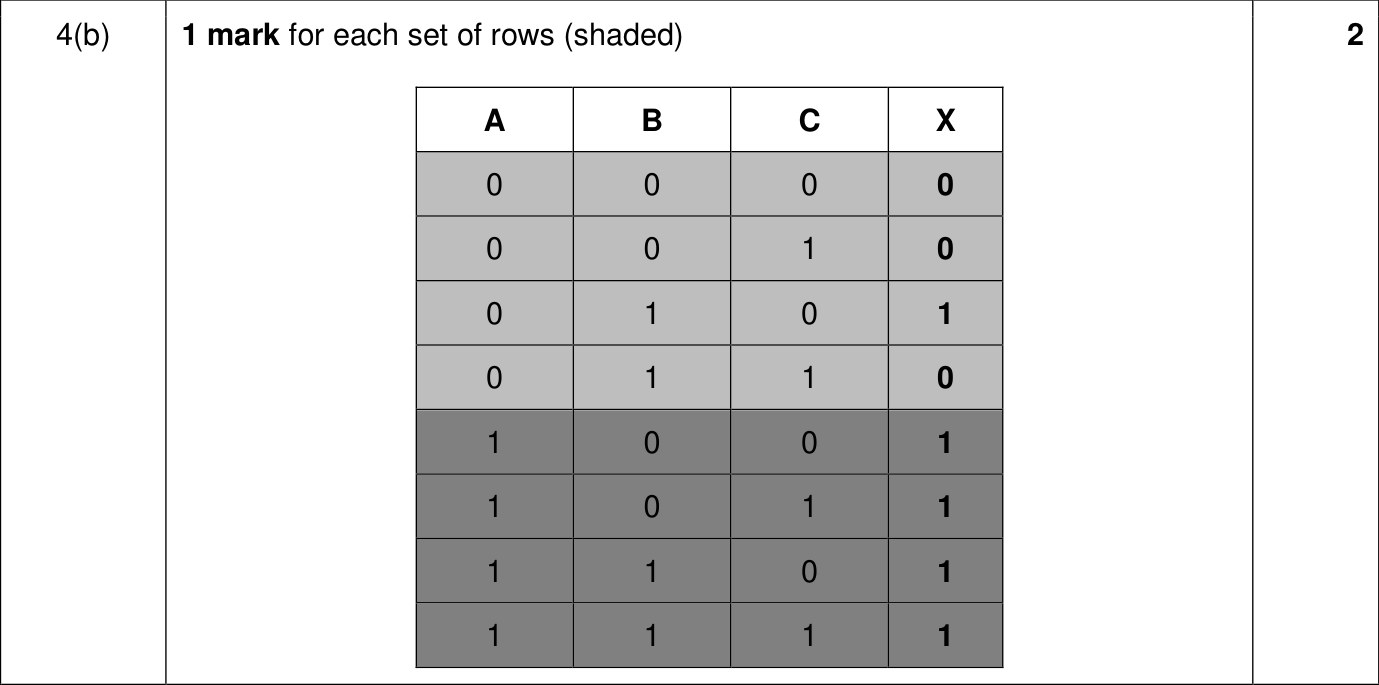

9618_w23_qp_12_sc_4.b
9618_w23_qp_12_sc_4.b Question Image Answer
9618_w23_qp_12_sc_4.b Mark Scheme Image

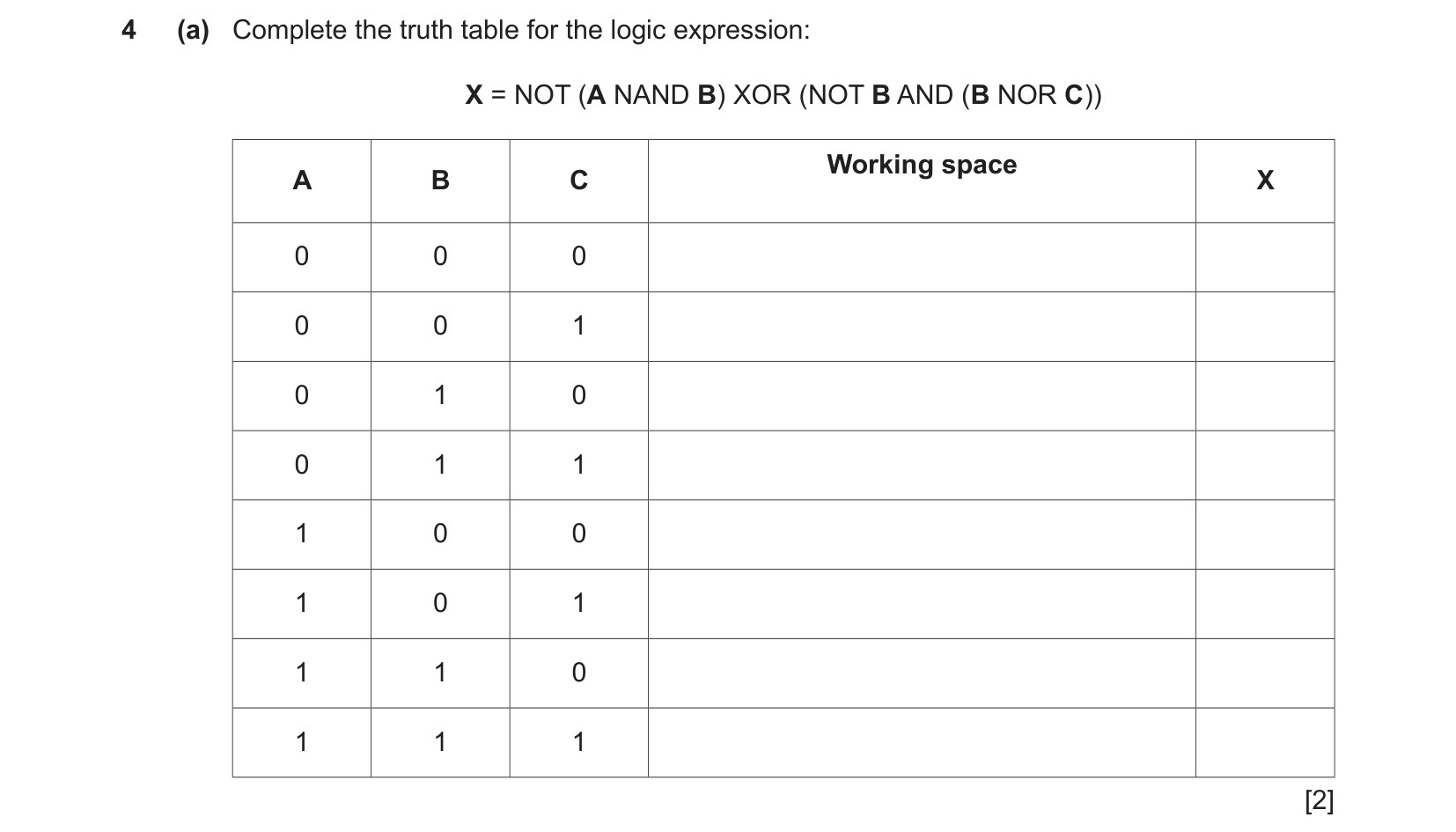

9618_w23_qp_11_sc_4.a
9618_w23_qp_11_sc_4.a Question Image Answer
9618_w23_qp_11_sc_4.a Mark Scheme Image
9618_s23_qp_13_sc_1.b

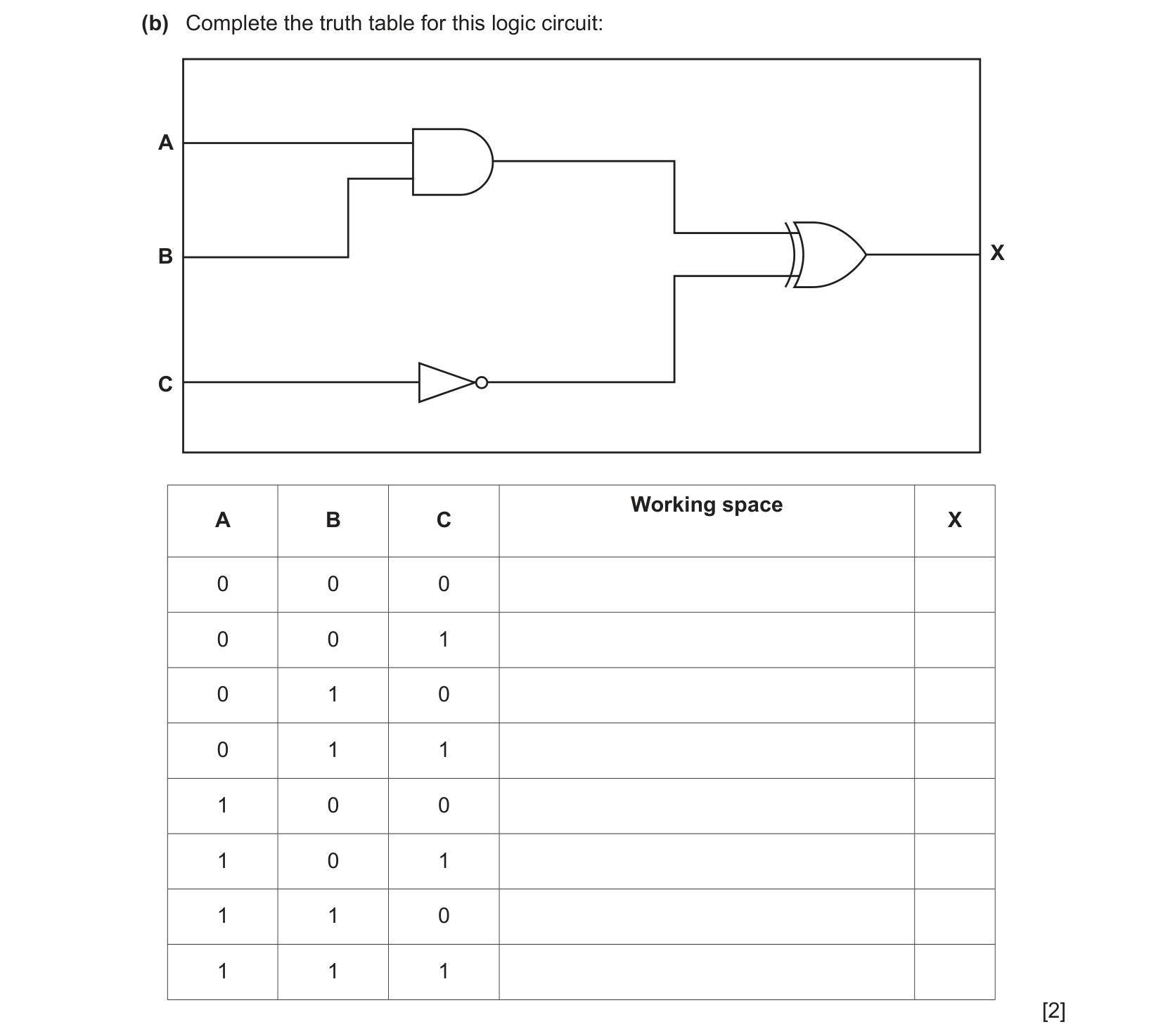

9618_s23_qp_13_sc_1.b Question Image Answer

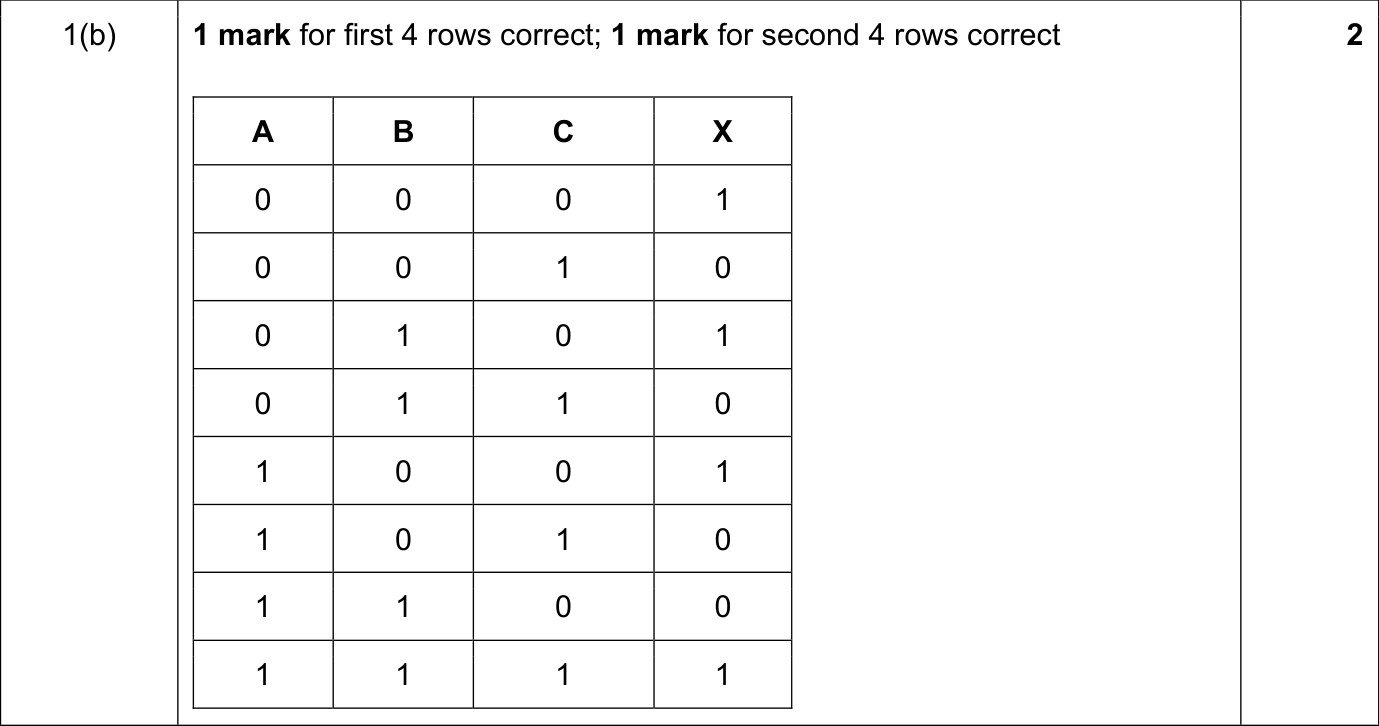

9618_s23_qp_13_sc_1.b Mark Scheme Image

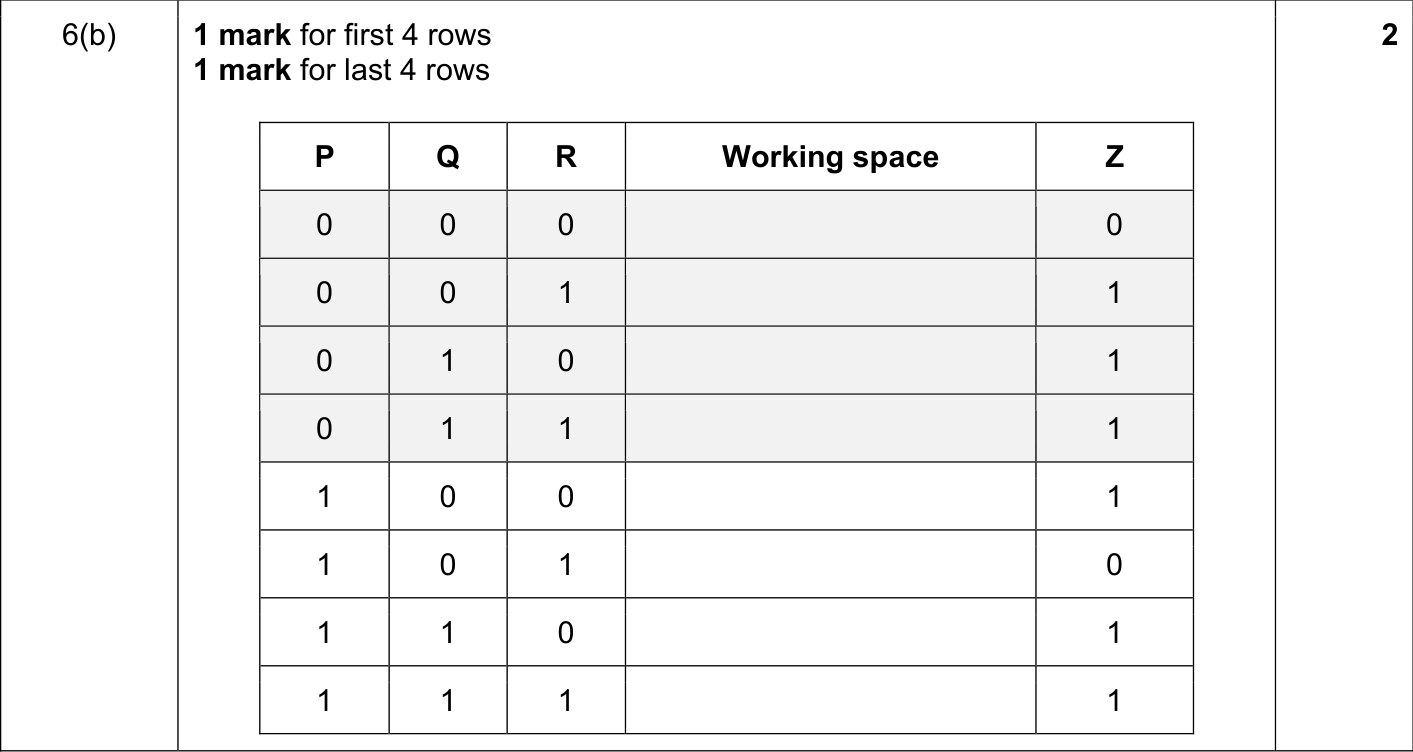

9618_s23_qp_12_sc_6.b
9618_s23_qp_12_sc_6.b Question Image Answer
9618_s23_qp_12_sc_6.b Mark Scheme Image
9618_w22_qp_13_sc_5.b
9618_w22_qp_13_sc_5.b Question Image Answer

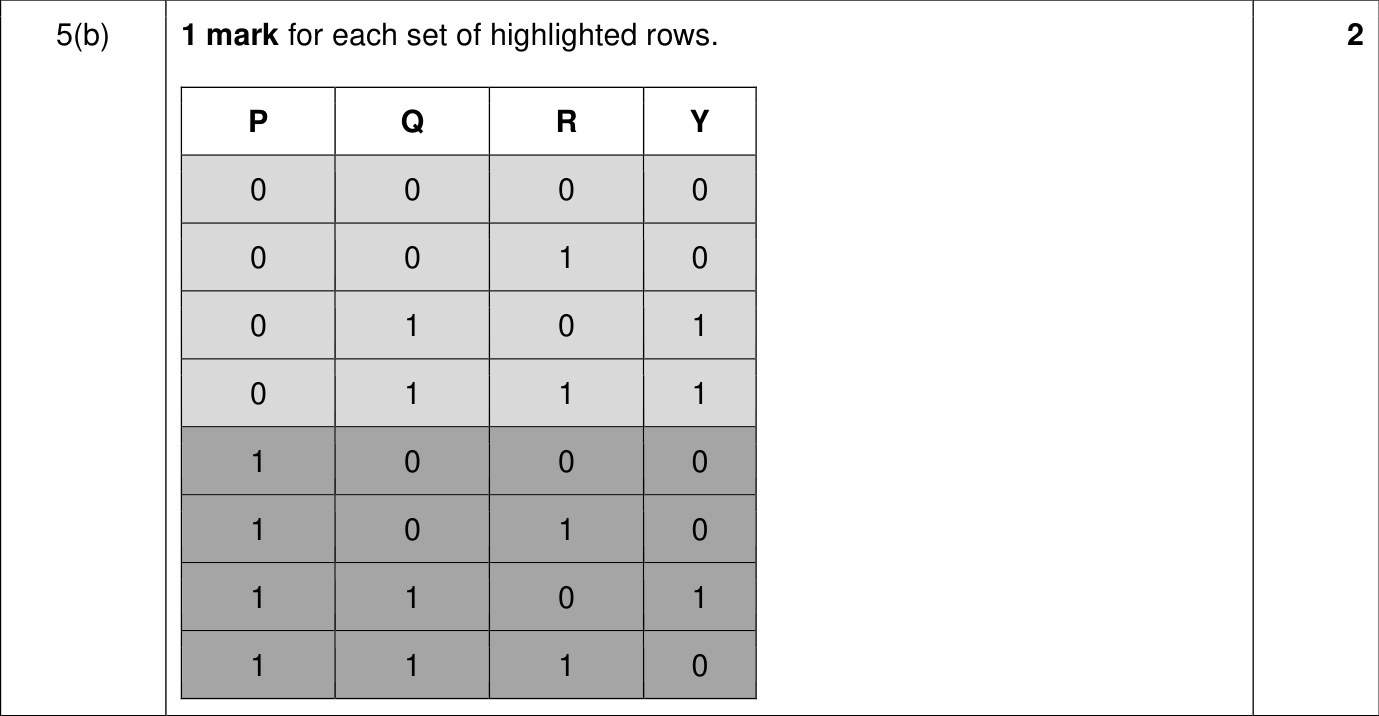

9618_w22_qp_13_sc_5.b Mark Scheme Image

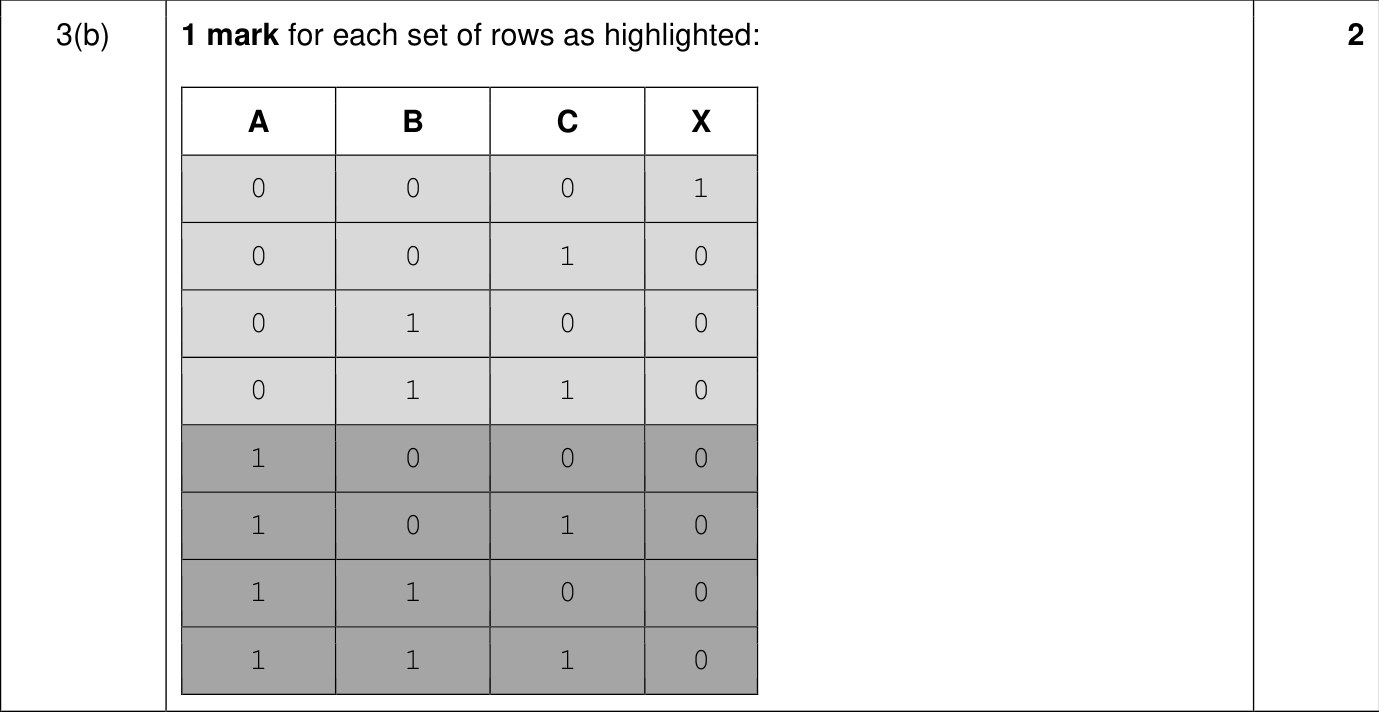

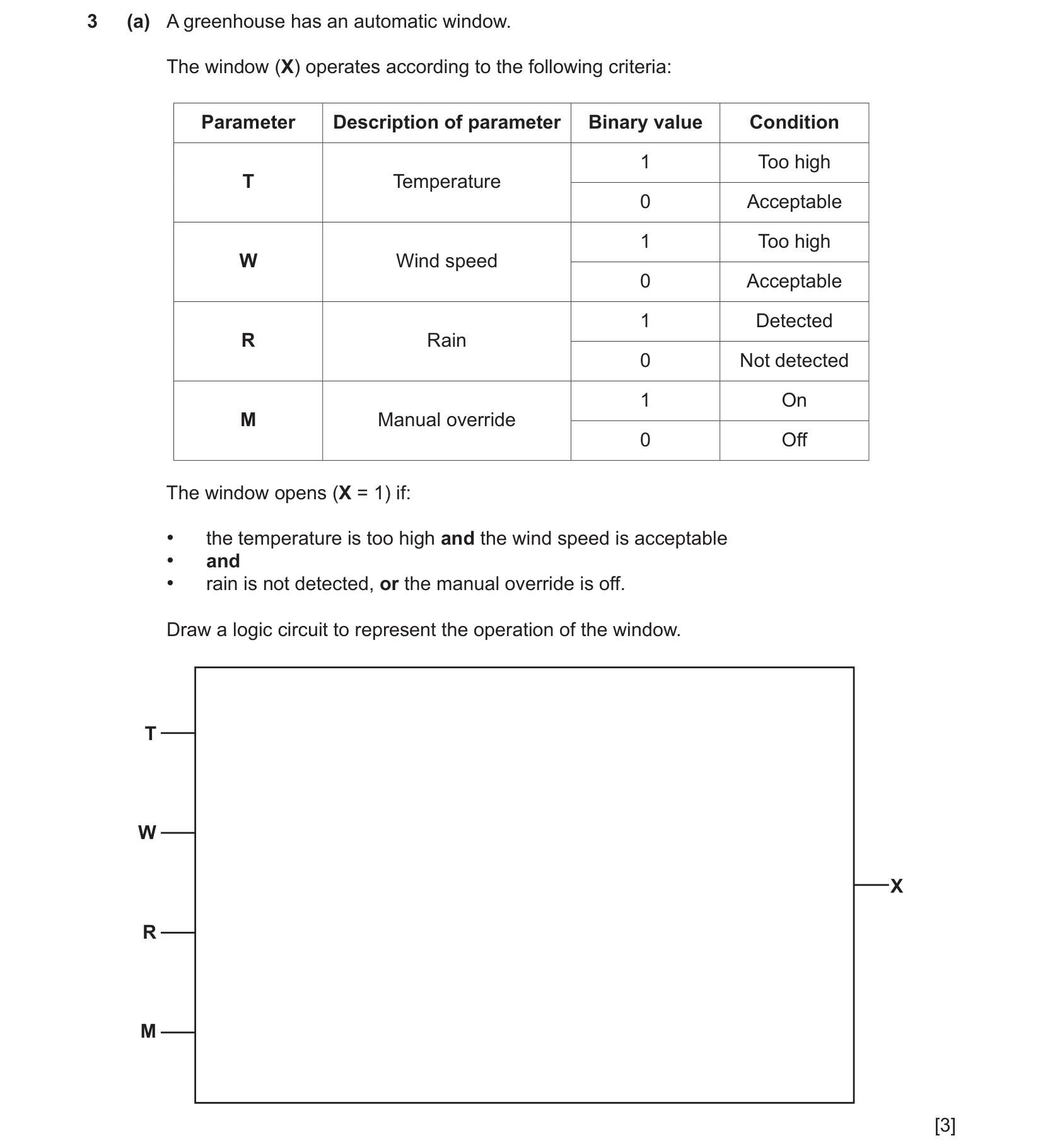

9618_w22_qp_12_sc_3.b

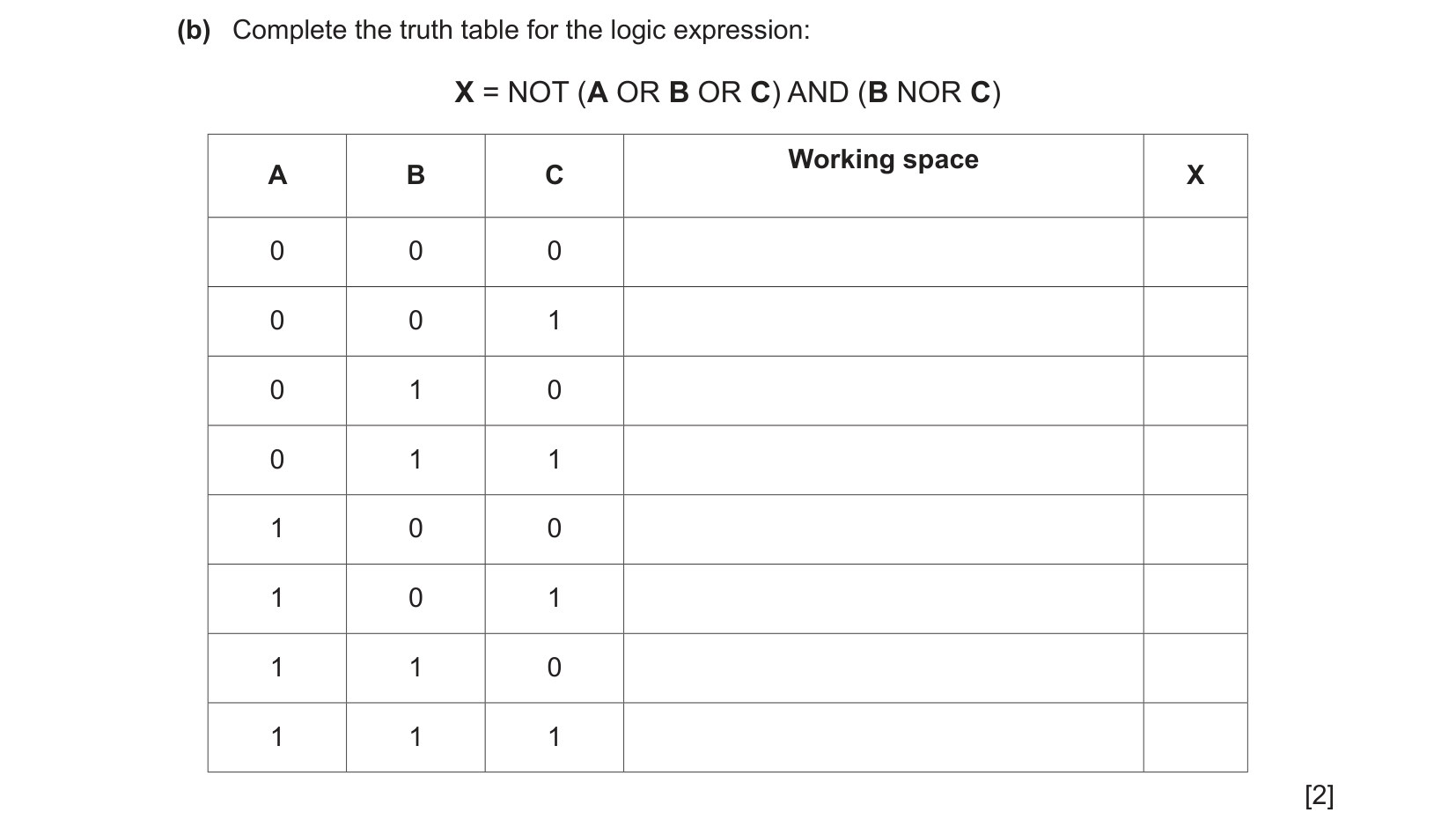

9618_w22_qp_12_sc_3.b Question Image Answer
9618_w22_qp_12_sc_3.b Mark Scheme Image

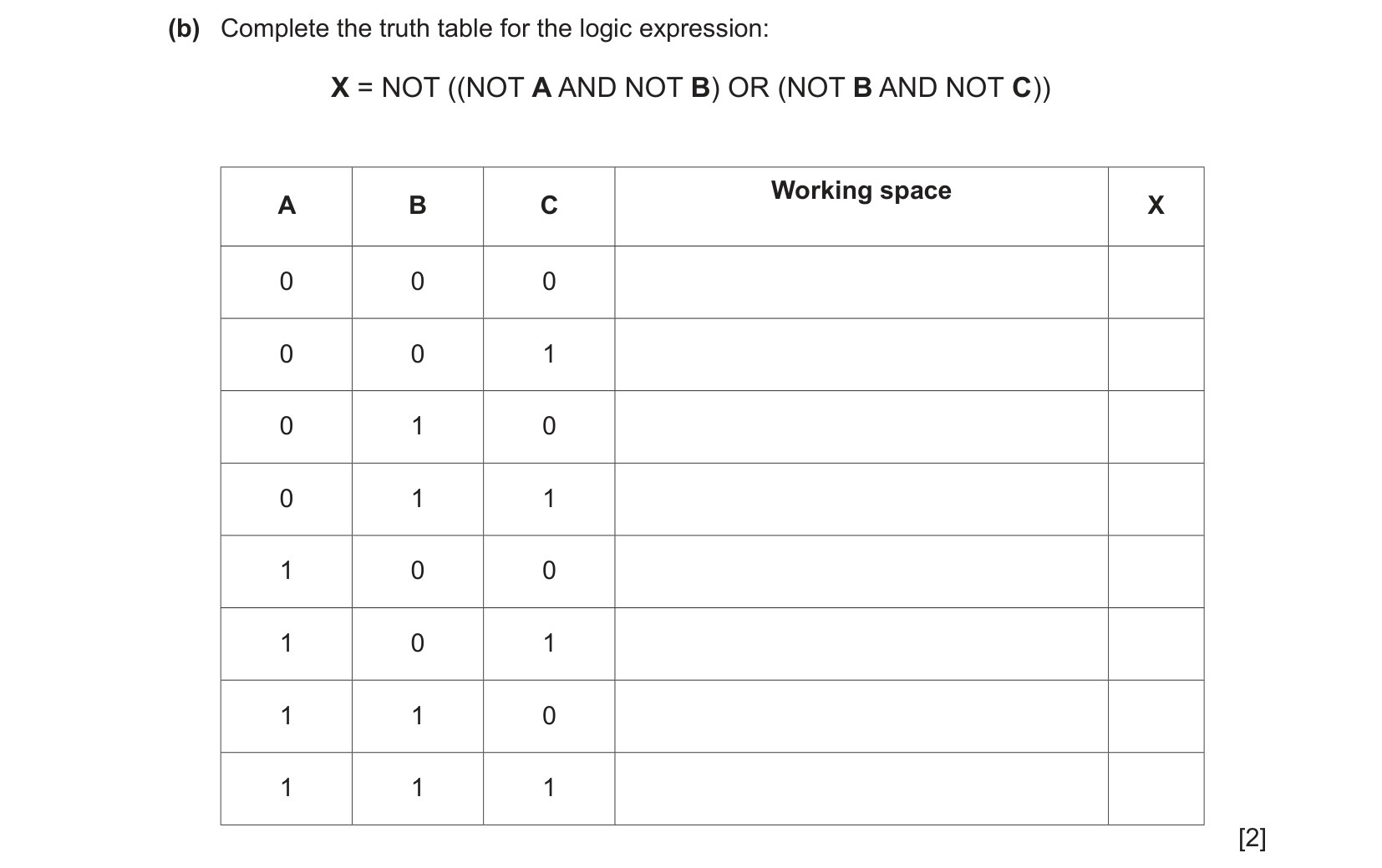

9618_w22_qp_11_sc_3.b
9618_w22_qp_11_sc_3.b Question Image Answer
9618_w22_qp_11_sc_3.b Mark Scheme Image

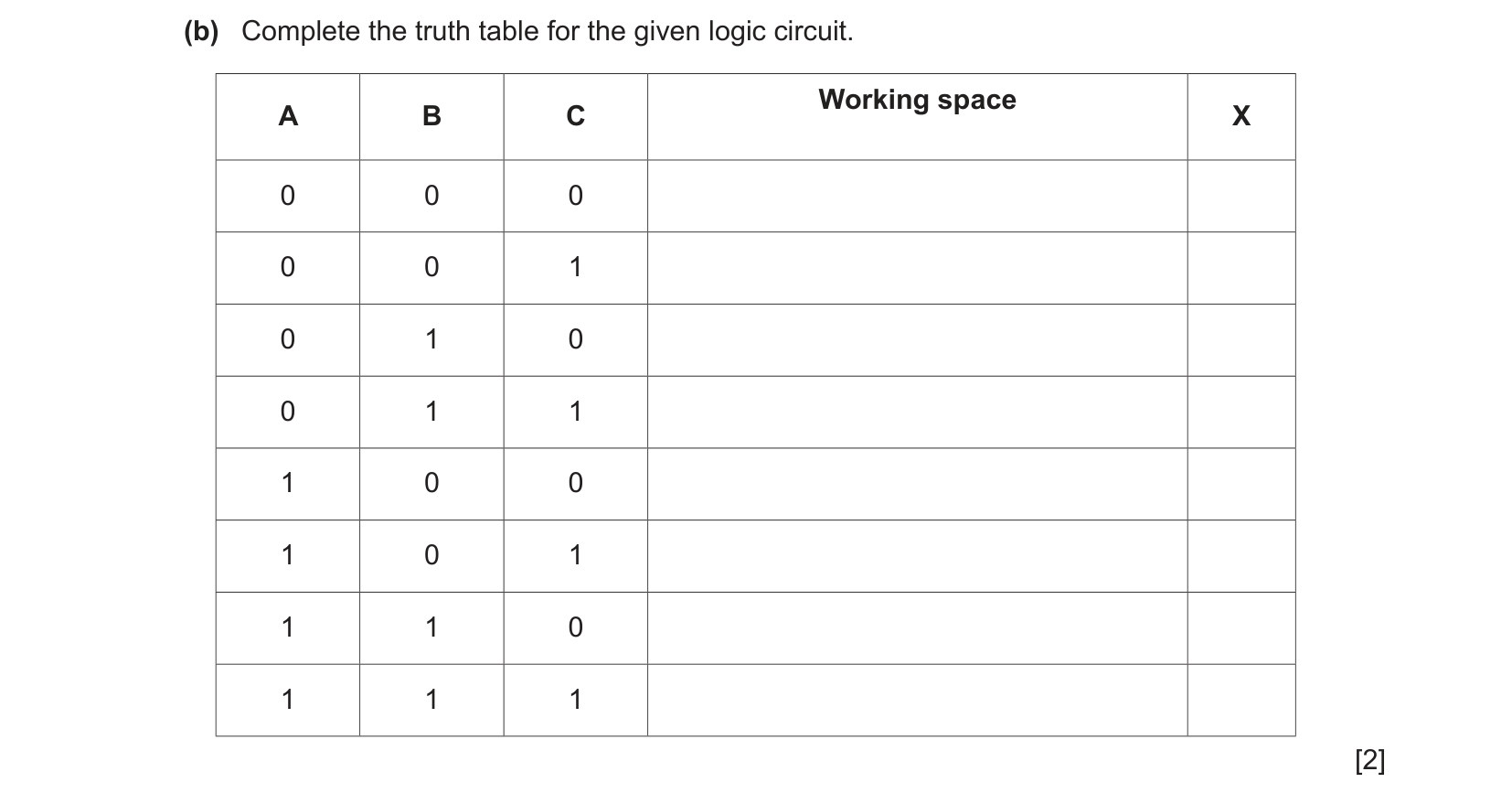

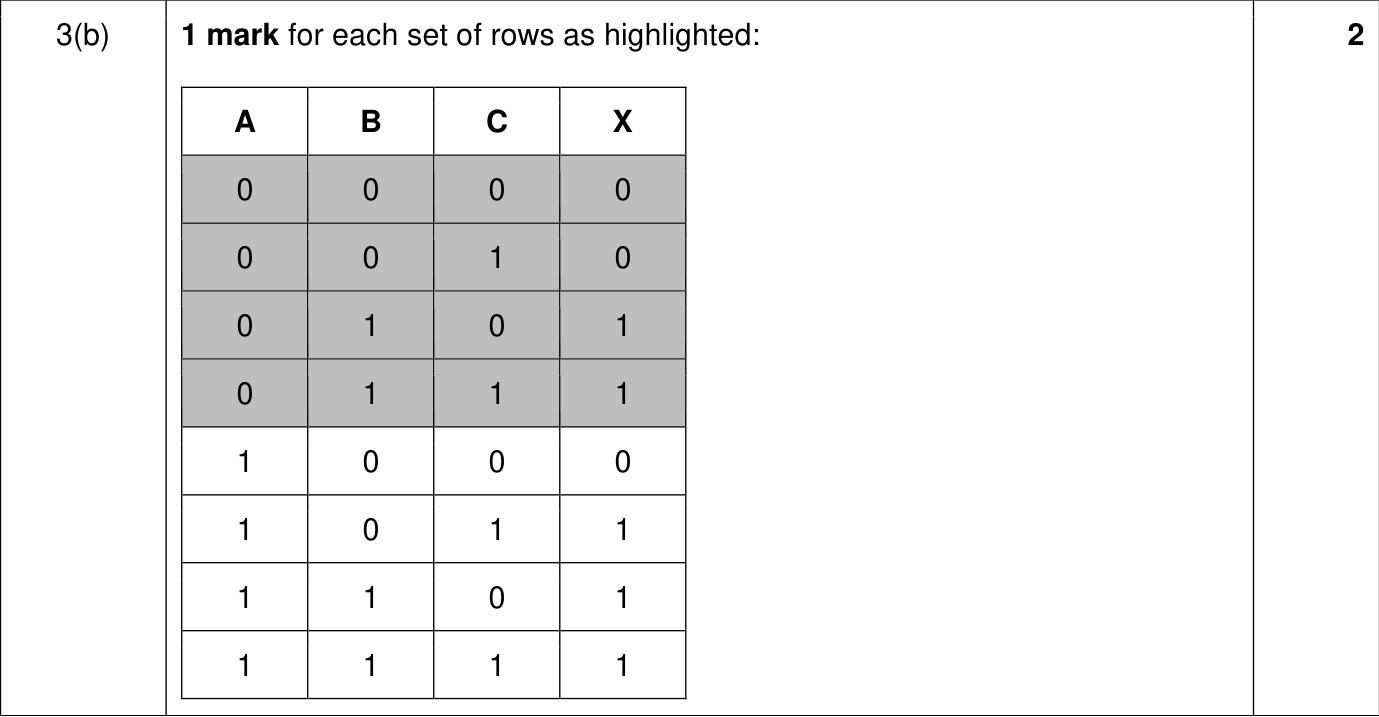

9618_w21_qp_11_sc_3.b
9618_w21_qp_11_sc_3.b Question Image Answer

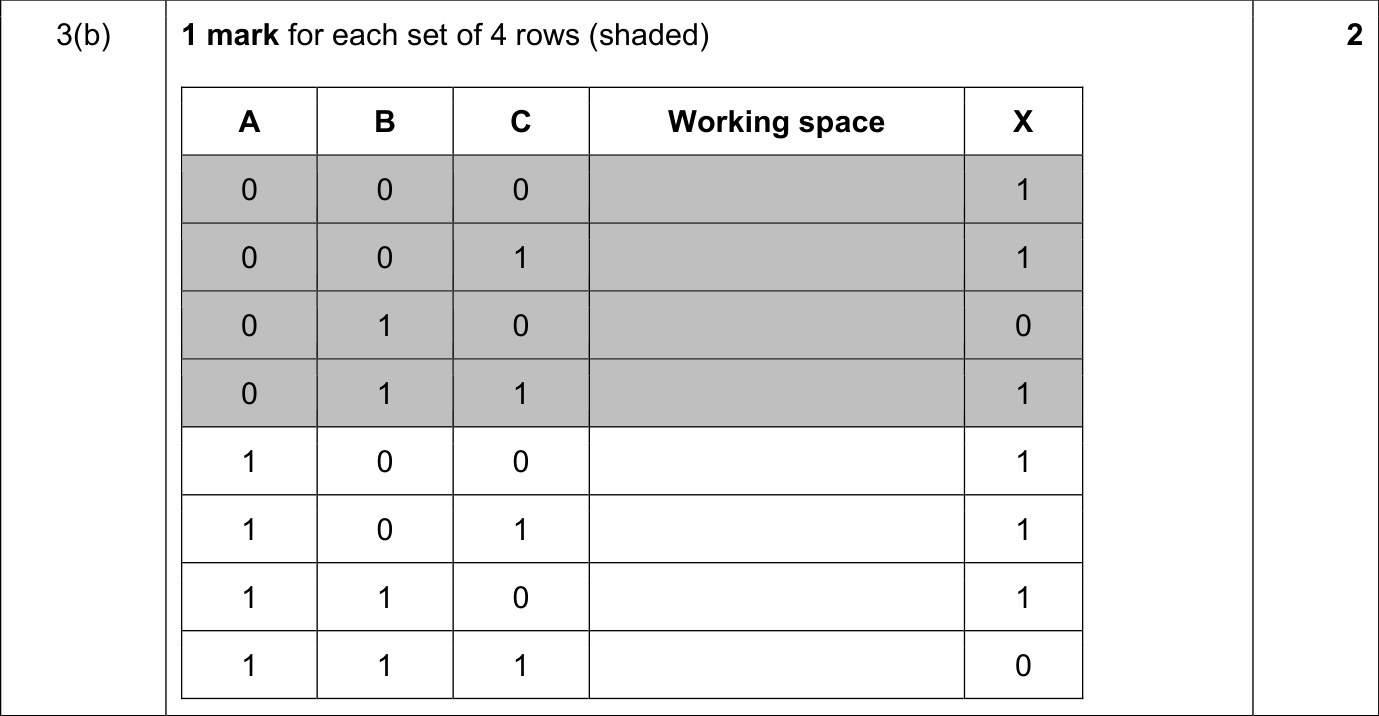

9618_w21_qp_11_sc_3.b Mark Scheme Image

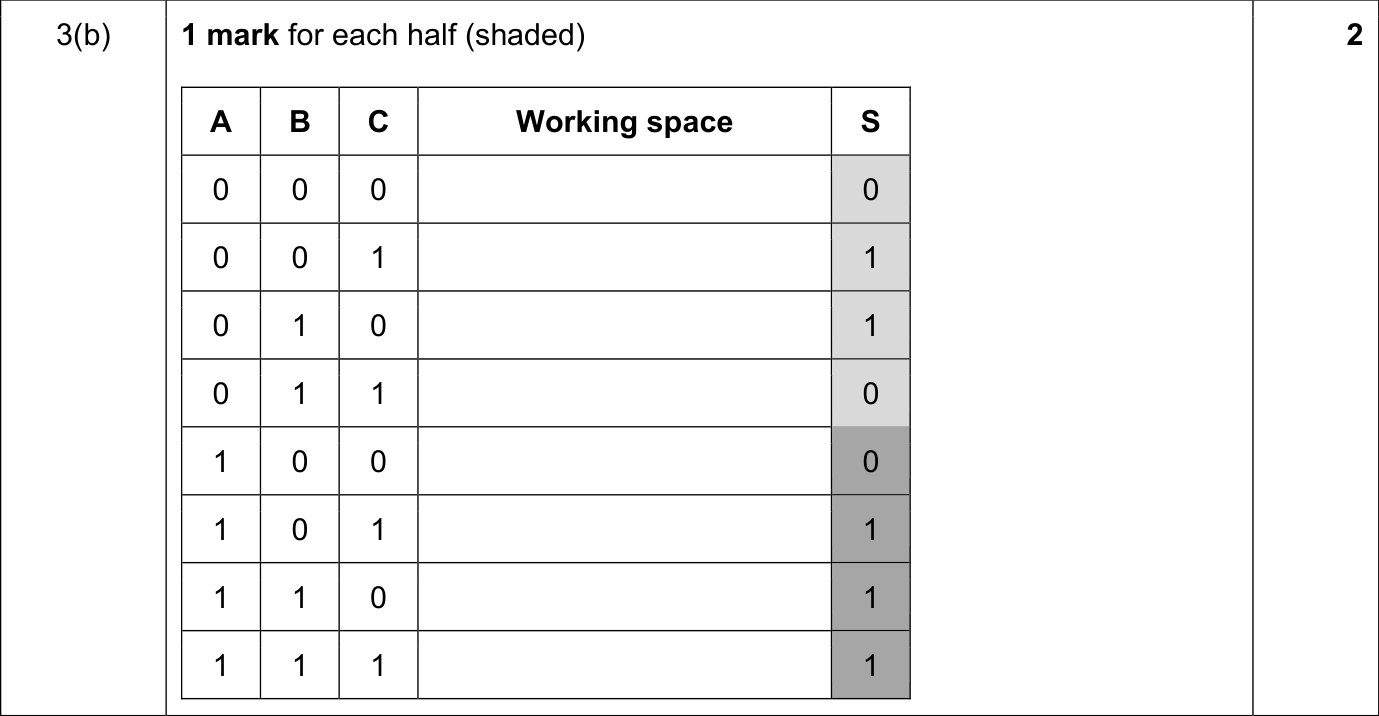

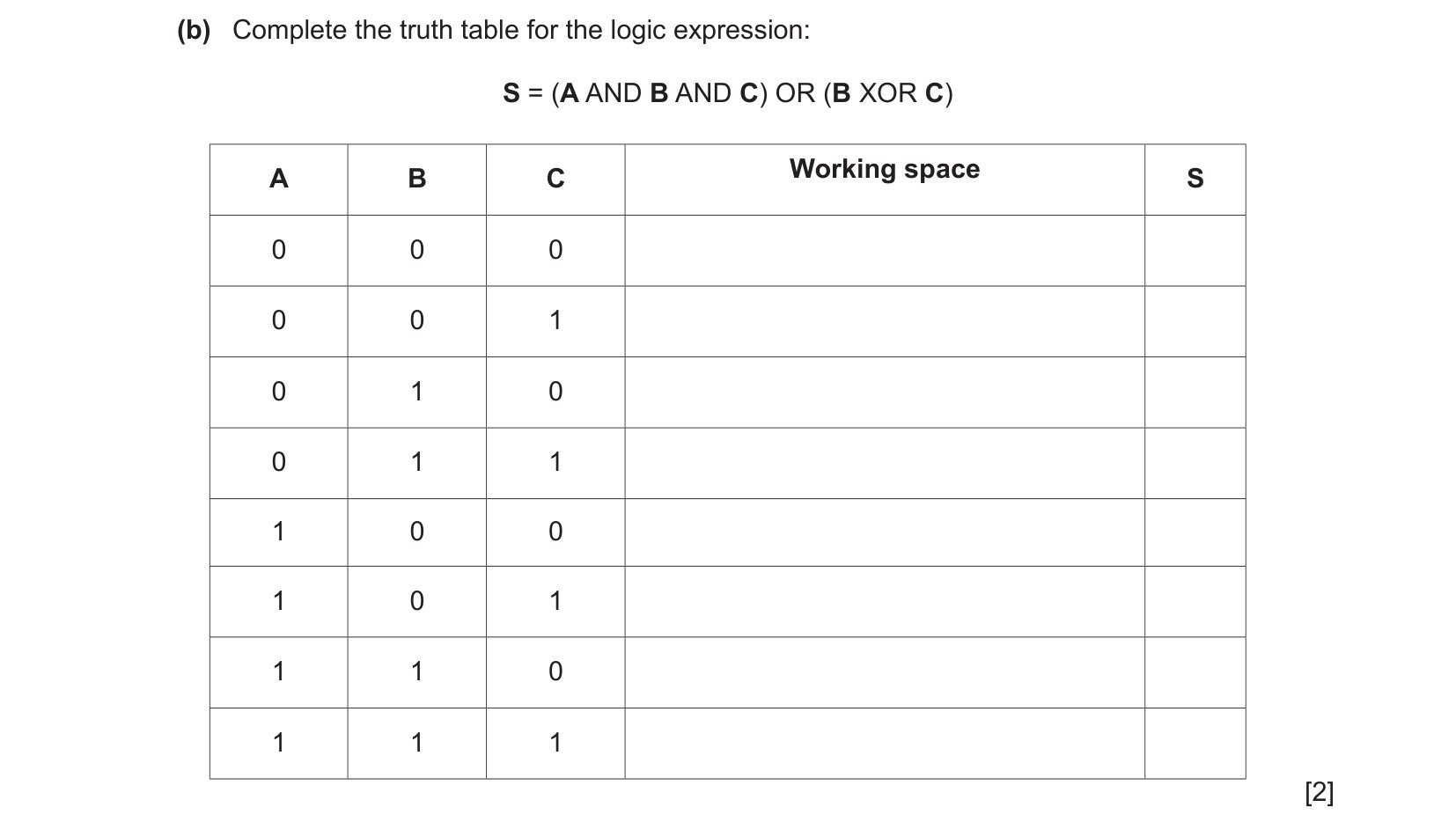

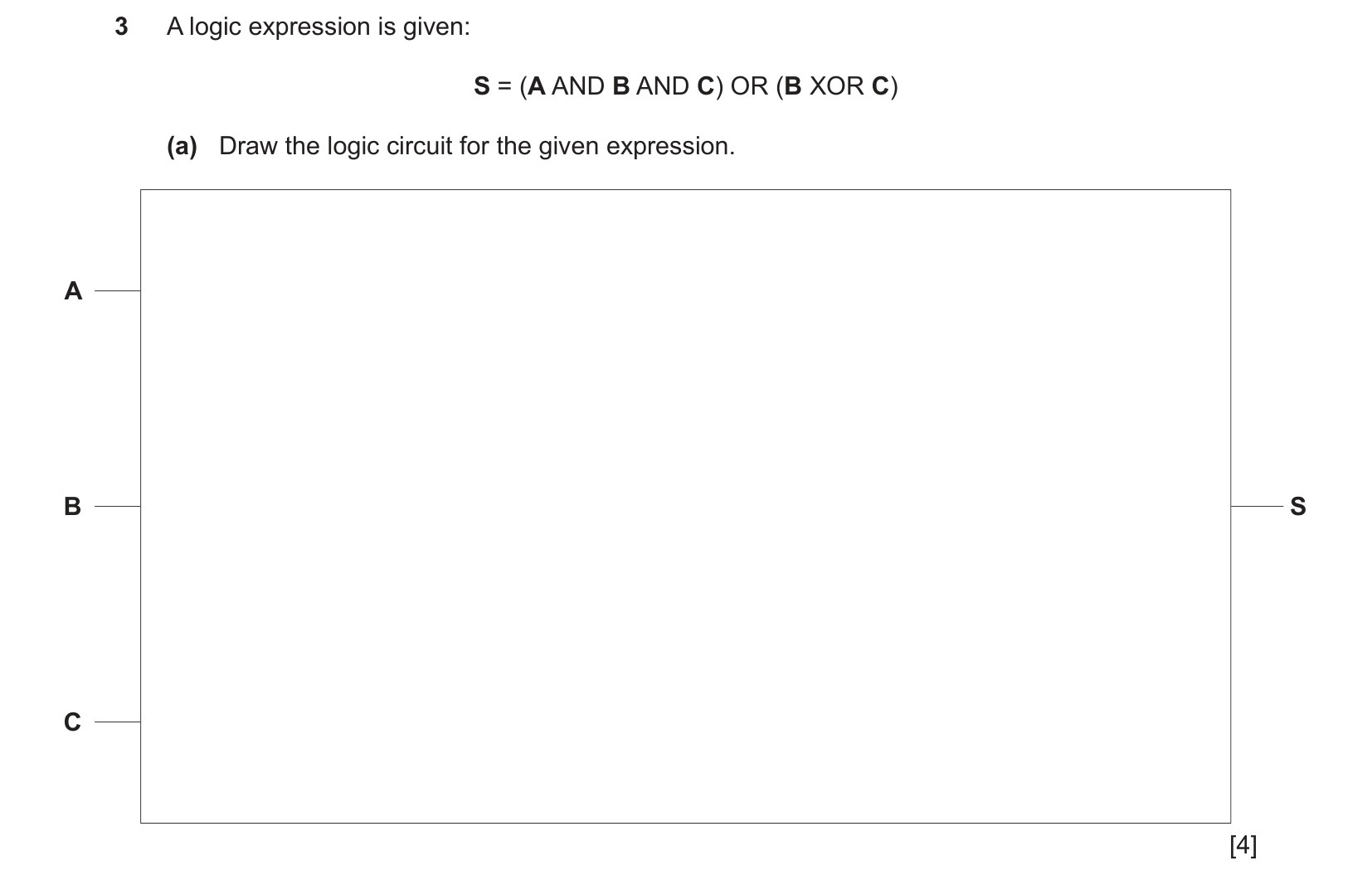

9618_s21_qp_12_sc_3.b
9618_s21_qp_12_sc_3.b Question Image Answer
9618_s21_qp_12_sc_3.b Mark Scheme Image
Construct a logic expression

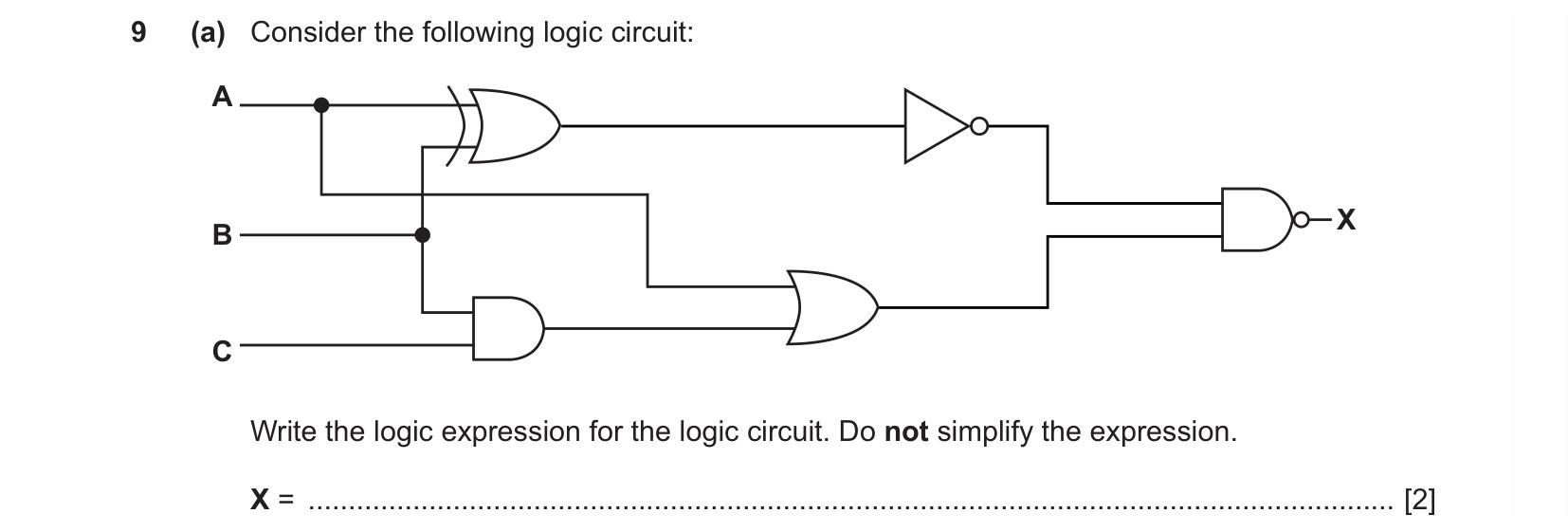

9618_w25_qp_12_sc_9.a
9618_w25_qp_12_sc_9.a Question Image Answer

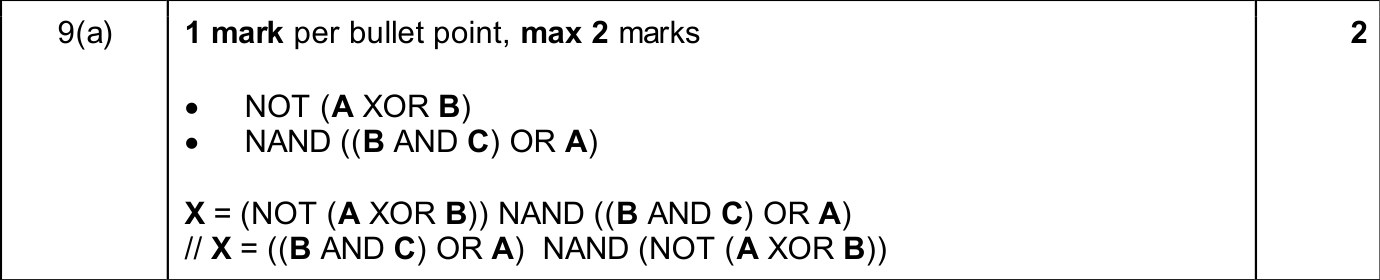

9618_w25_qp_12_sc_9.a Mark Scheme Image

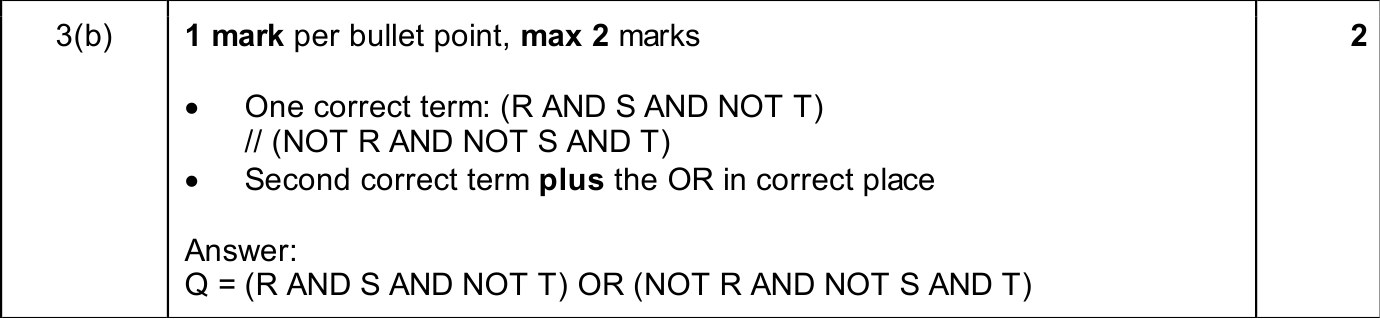

9618_w25_qp_11_sc_3.b

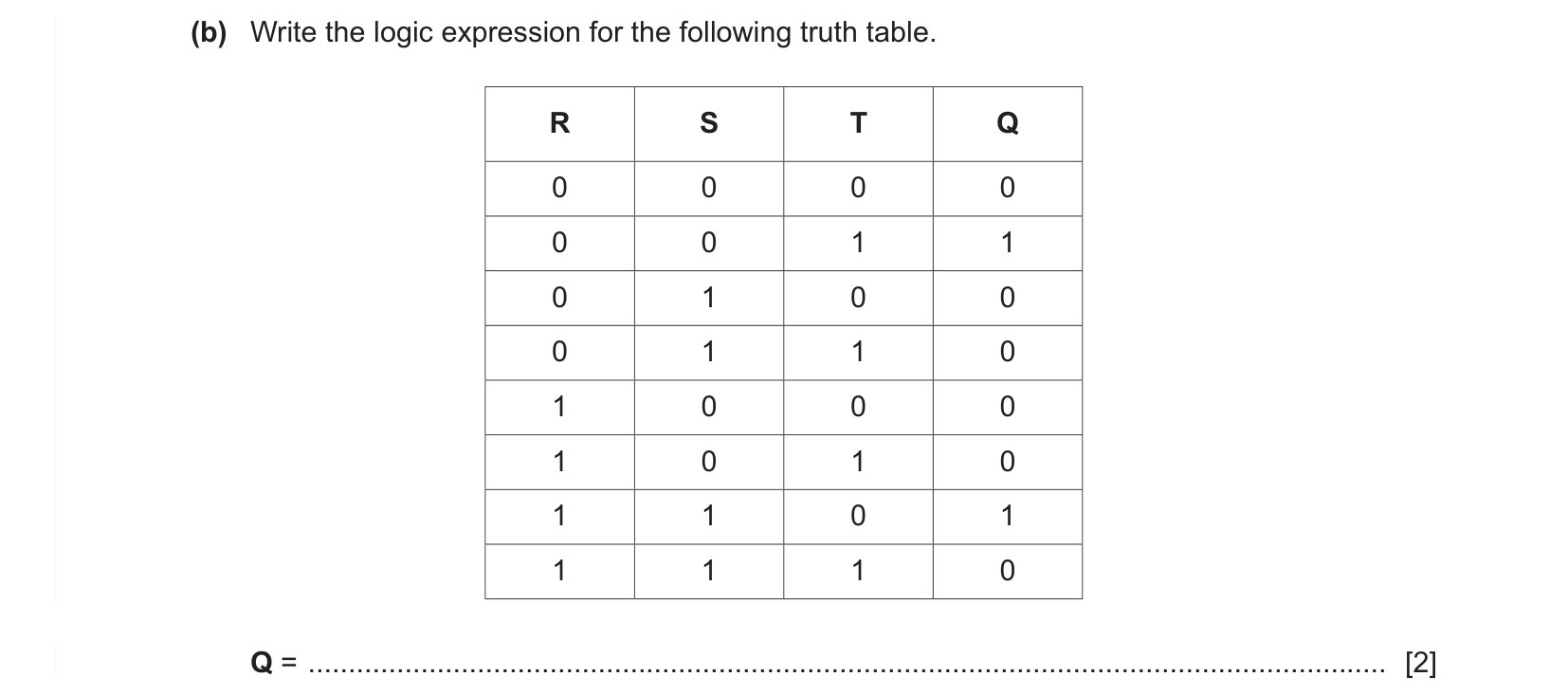

9618_w25_qp_11_sc_3.b Question Image Answer
9618_w25_qp_11_sc_3.b Mark Scheme Image

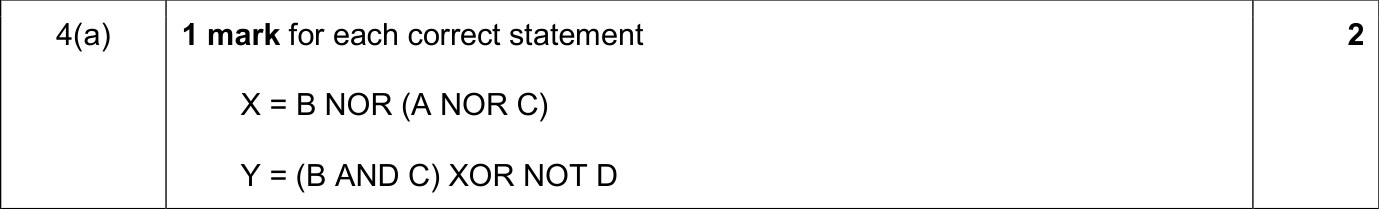

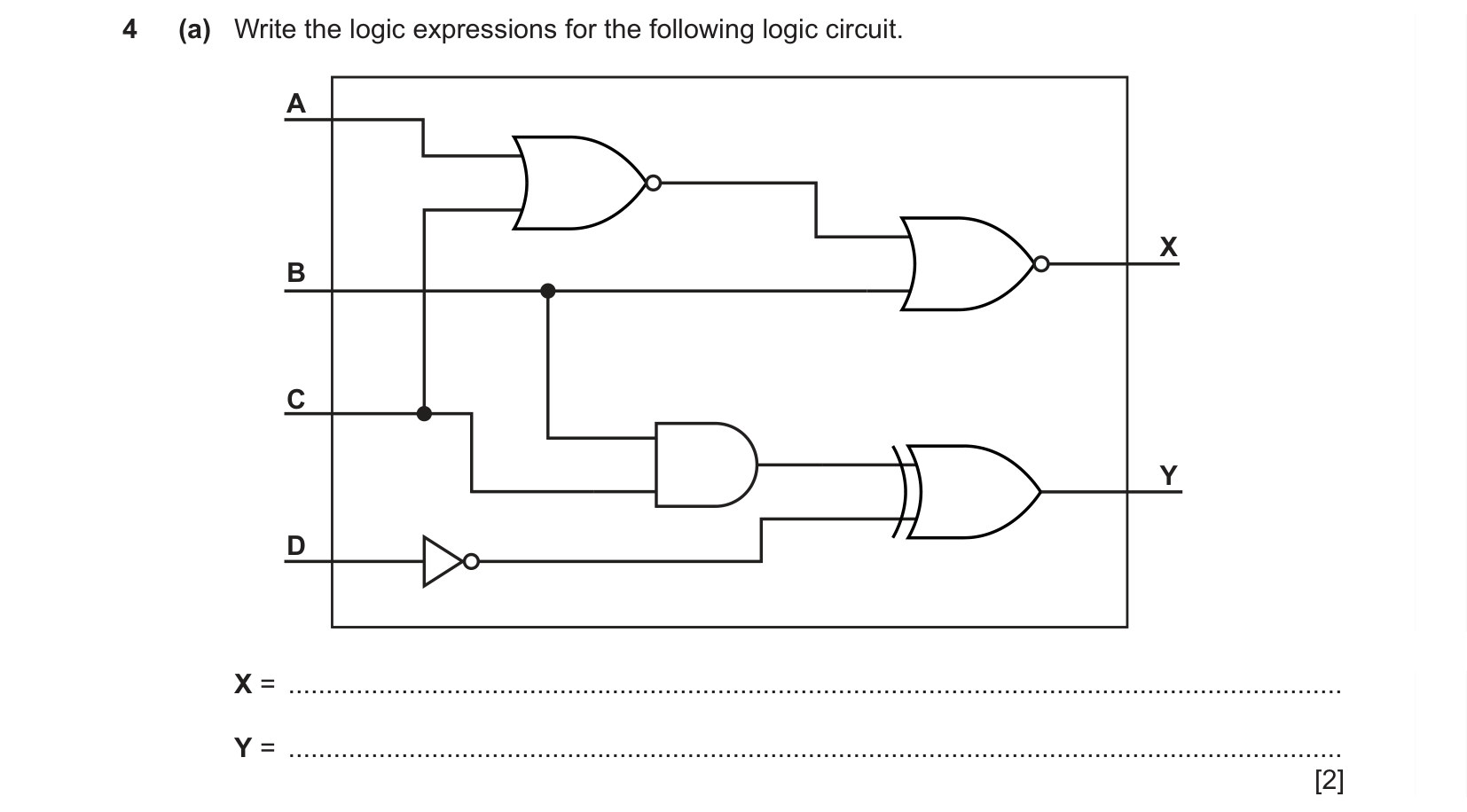

9618_s25_qp_13_sc_4.a
9618_s25_qp_13_sc_4.a Question Image Answer
9618_s25_qp_13_sc_4.a Mark Scheme Image

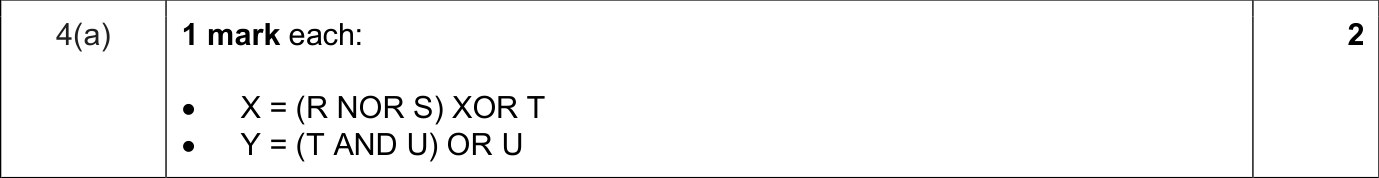

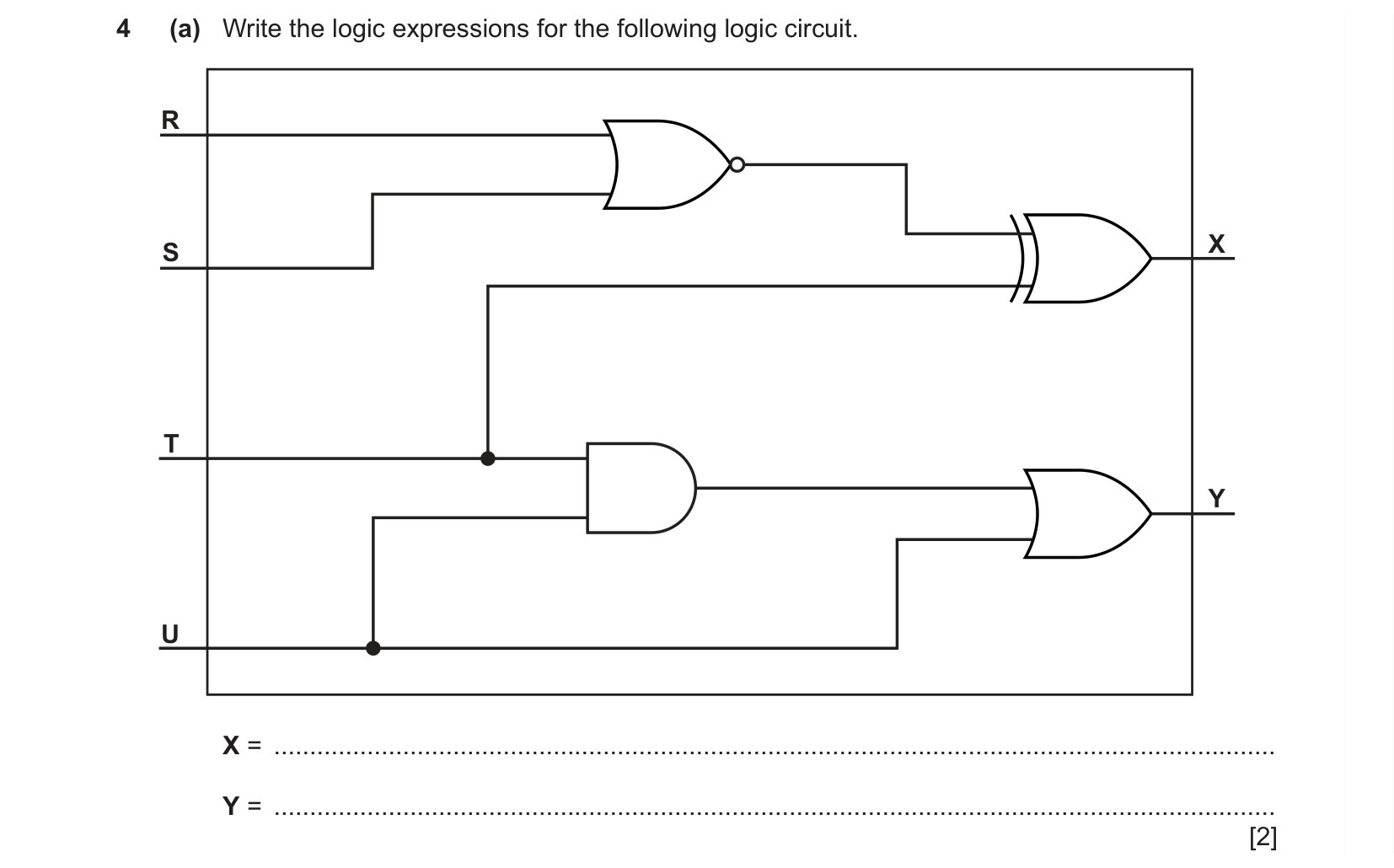

9618_s25_qp_12_sc_4.a
9618_s25_qp_12_sc_4.a Question Image Answer
9618_s25_qp_12_sc_4.a Mark Scheme Image

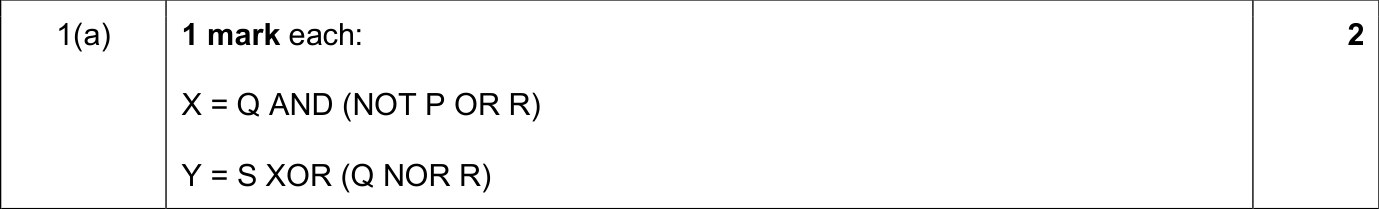

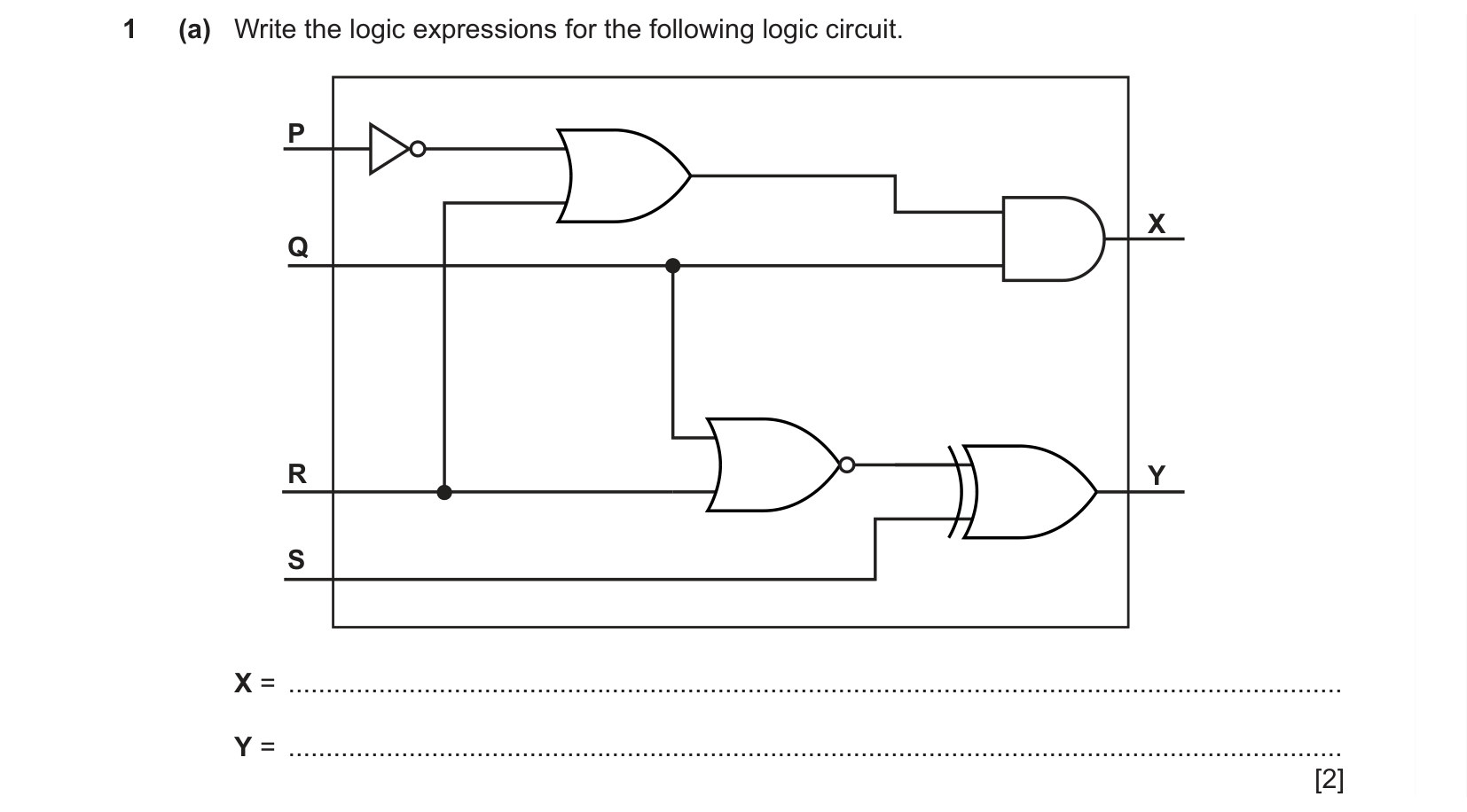

9618_s25_qp_11_sc_1.a
9618_s25_qp_11_sc_1.a Question Image Answer
9618_s25_qp_11_sc_1.a Mark Scheme Image

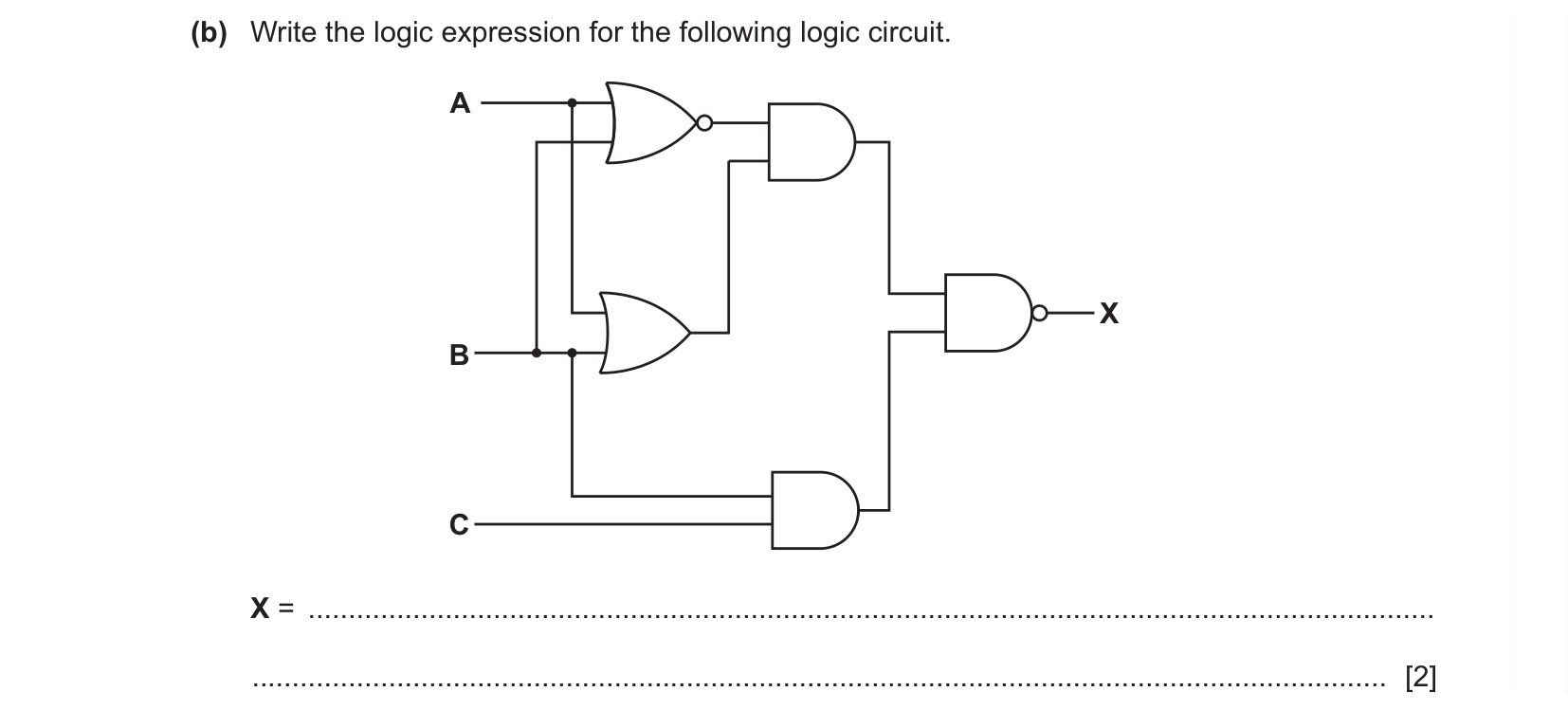

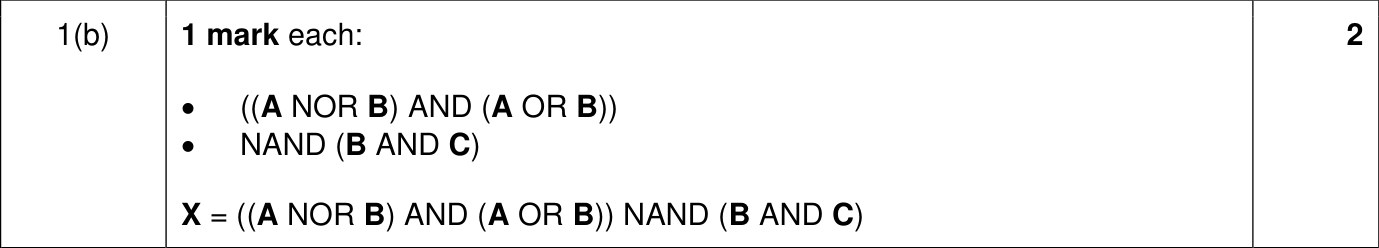

9618_w24_qp_13_sc_1.b
9618_w24_qp_13_sc_1.b Question Image Answer
9618_w24_qp_13_sc_1.b Mark Scheme Image

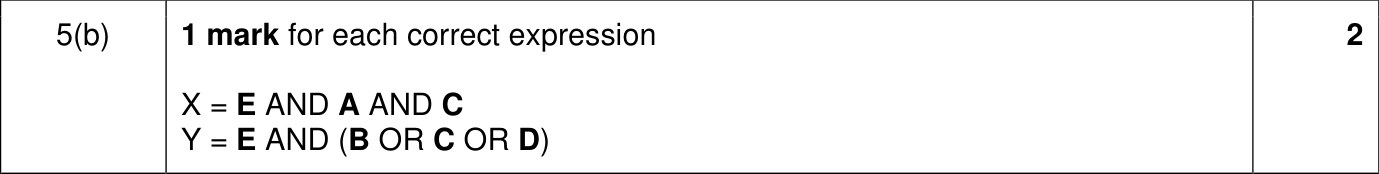

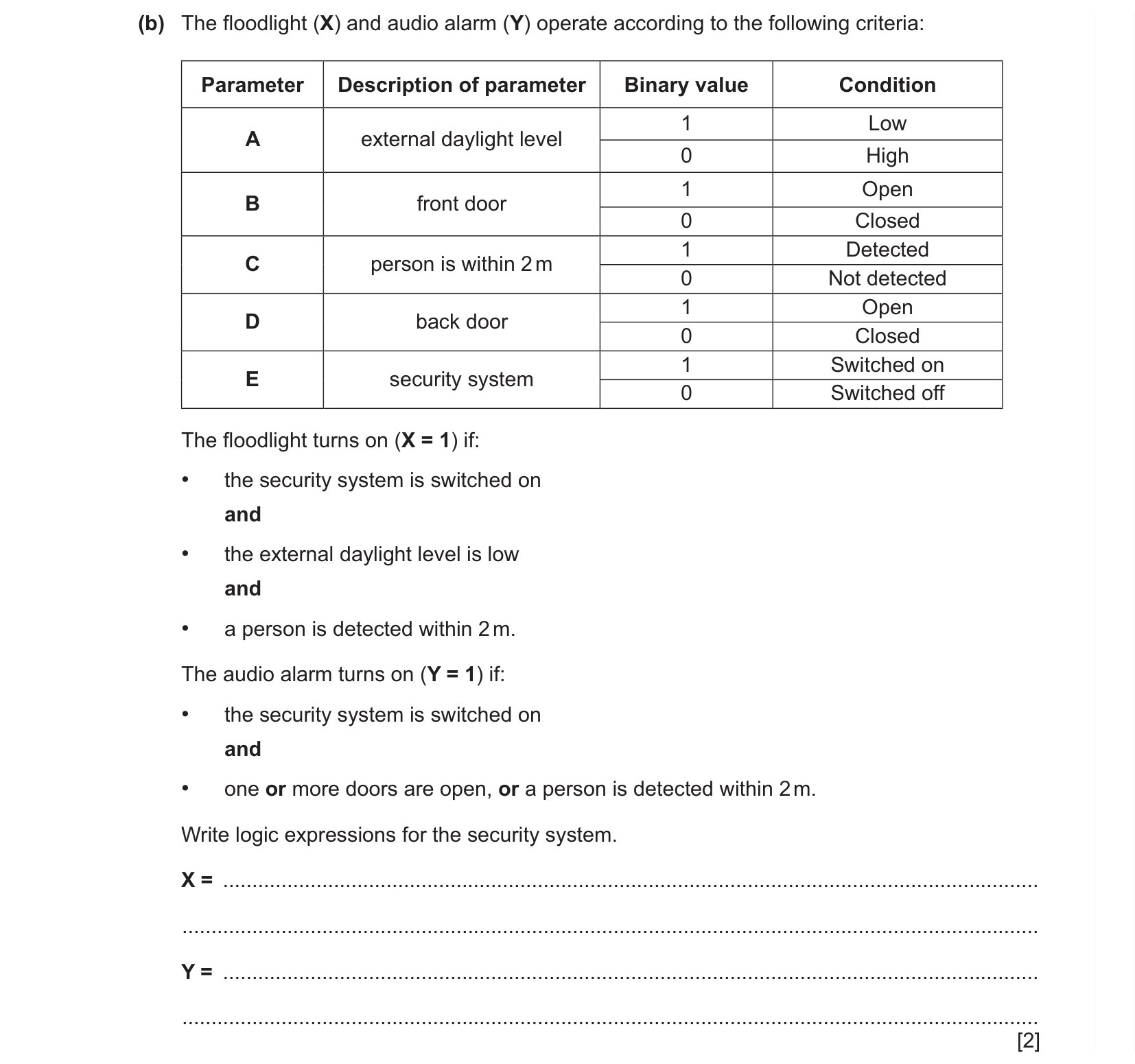

9618_w24_qp_11_sc_5.b
9618_w24_qp_11_sc_5.b Question Image Answer
9618_w24_qp_11_sc_5.b Mark Scheme Image
9618_s24_qp_13_sc_6

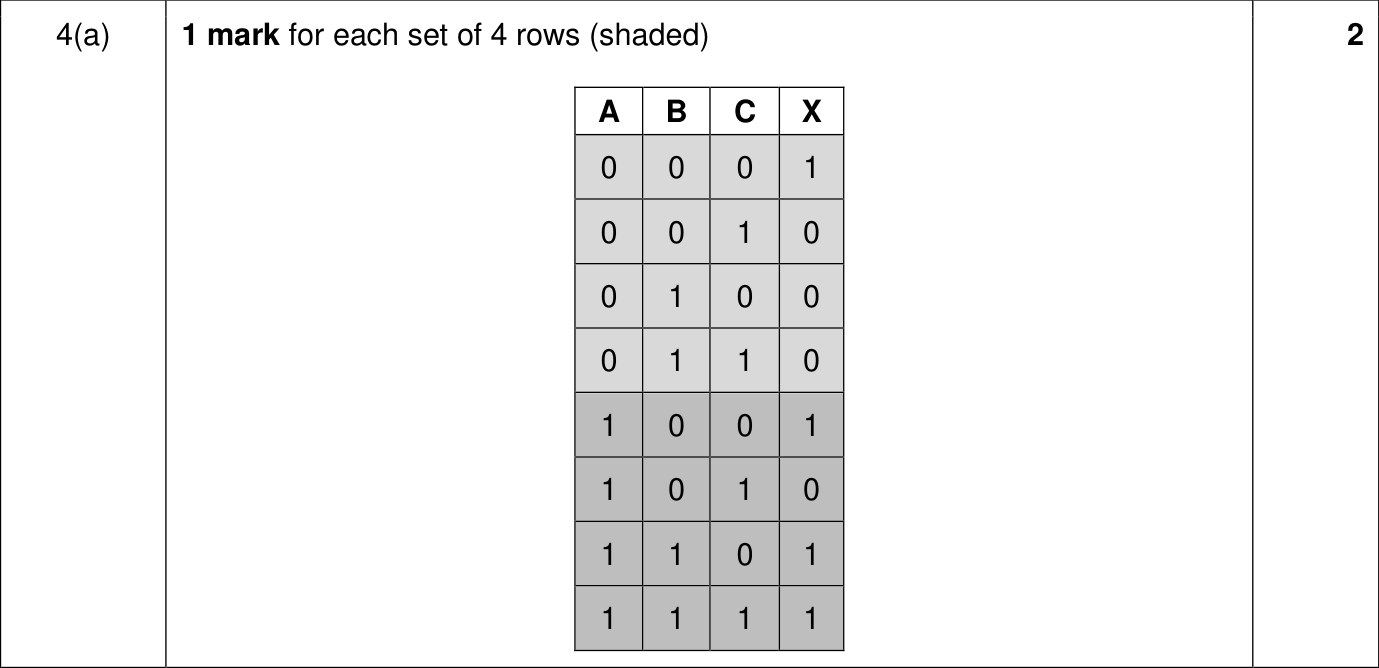

9618_s24_qp_13_sc_6 Question Image Answer
9618_s24_qp_13_sc_6 Mark Scheme Image
9618_s24_qp_11_sc_1.a

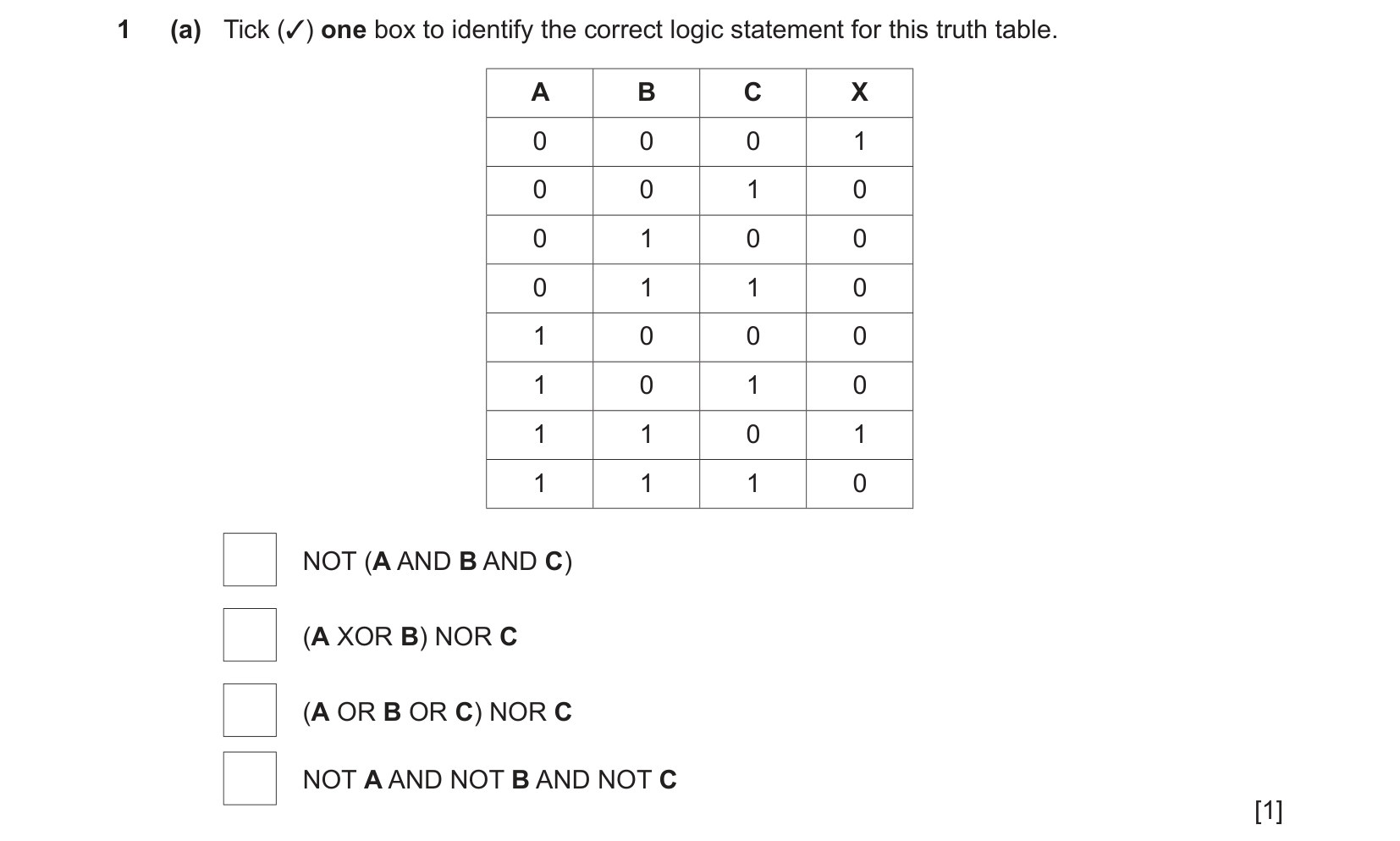

9618_s24_qp_11_sc_1.a Question Image Answer

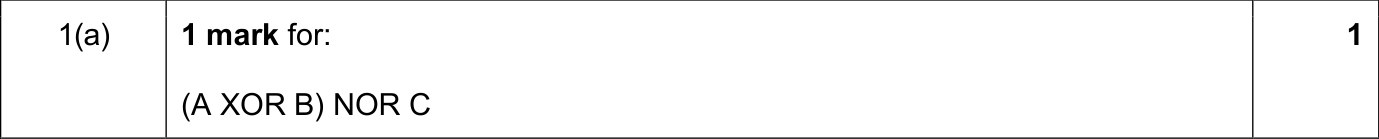

9618_s24_qp_11_sc_1.a Mark Scheme Image

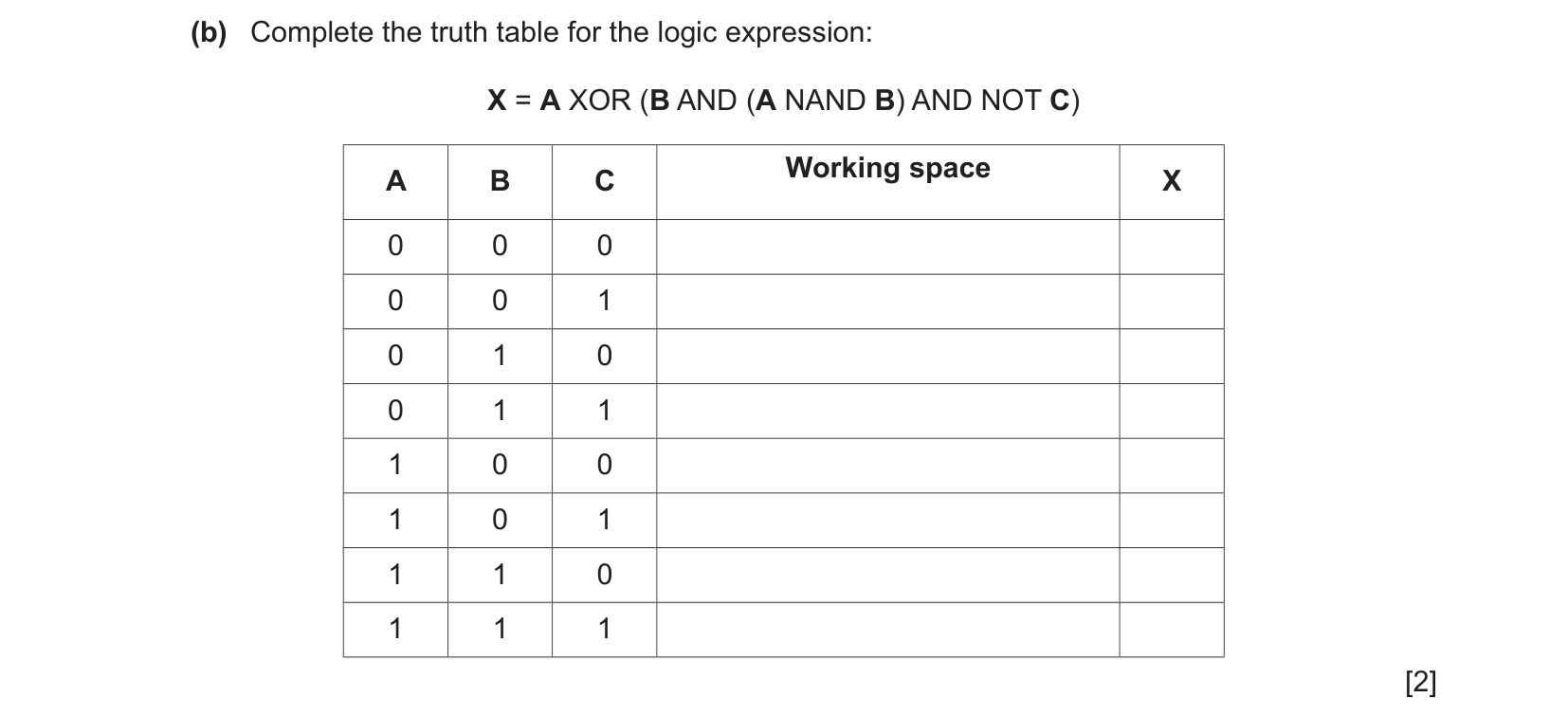

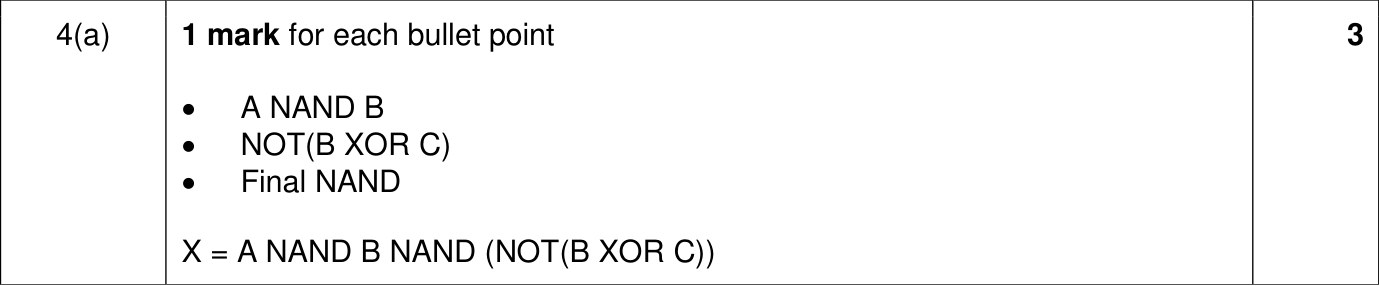

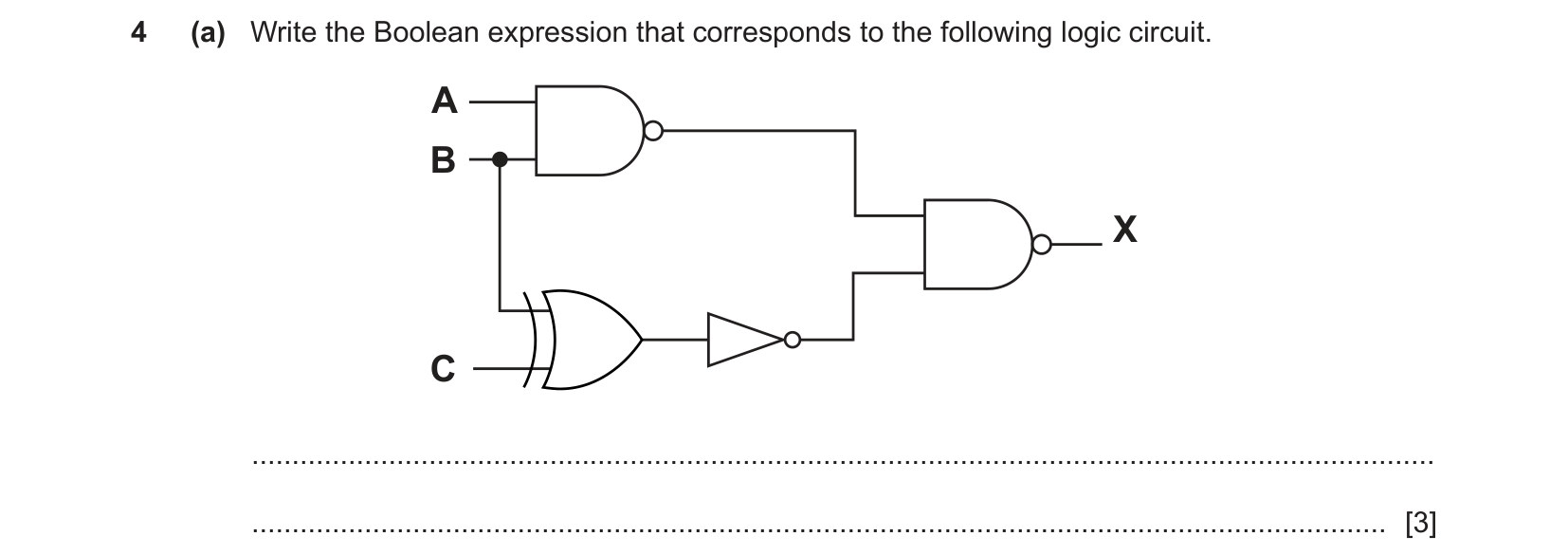

9618_w23_qp_12_sc_4.a
9618_w23_qp_12_sc_4.a Question Image Answer
9618_w23_qp_12_sc_4.a Mark Scheme Image

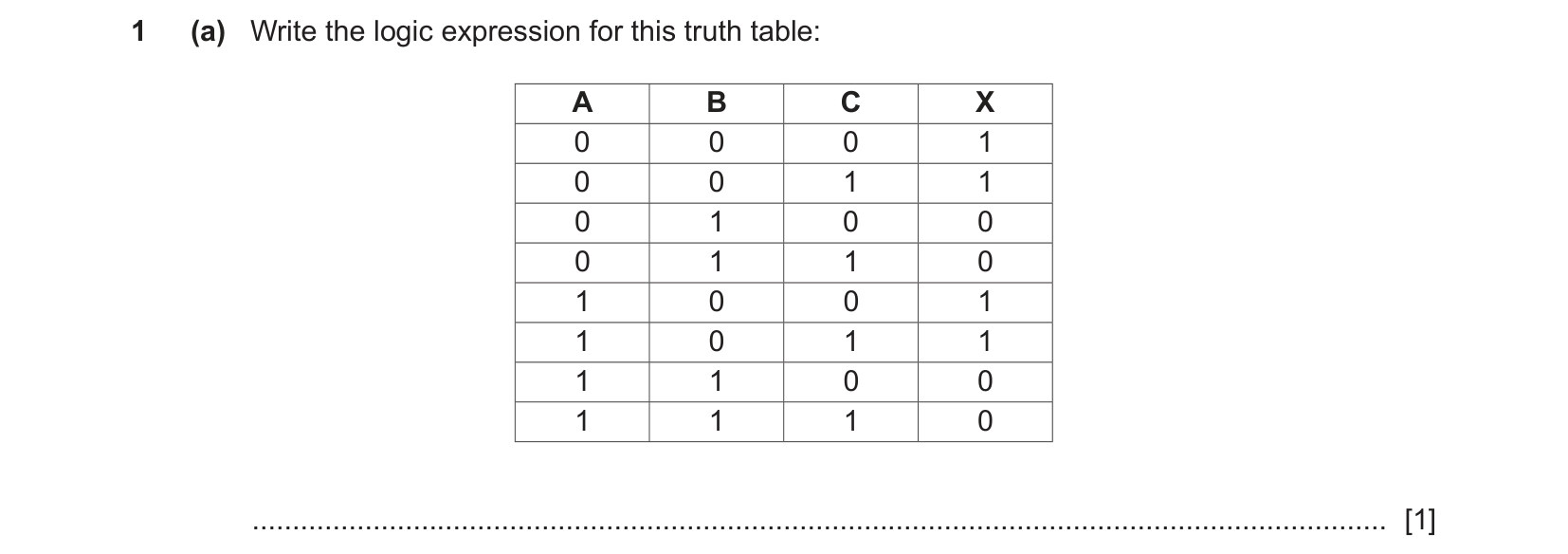

9618_s23_qp_13_sc_1.a
9618_s23_qp_13_sc_1.a Question Image Answer
9618_s23_qp_13_sc_1.a Mark Scheme Image

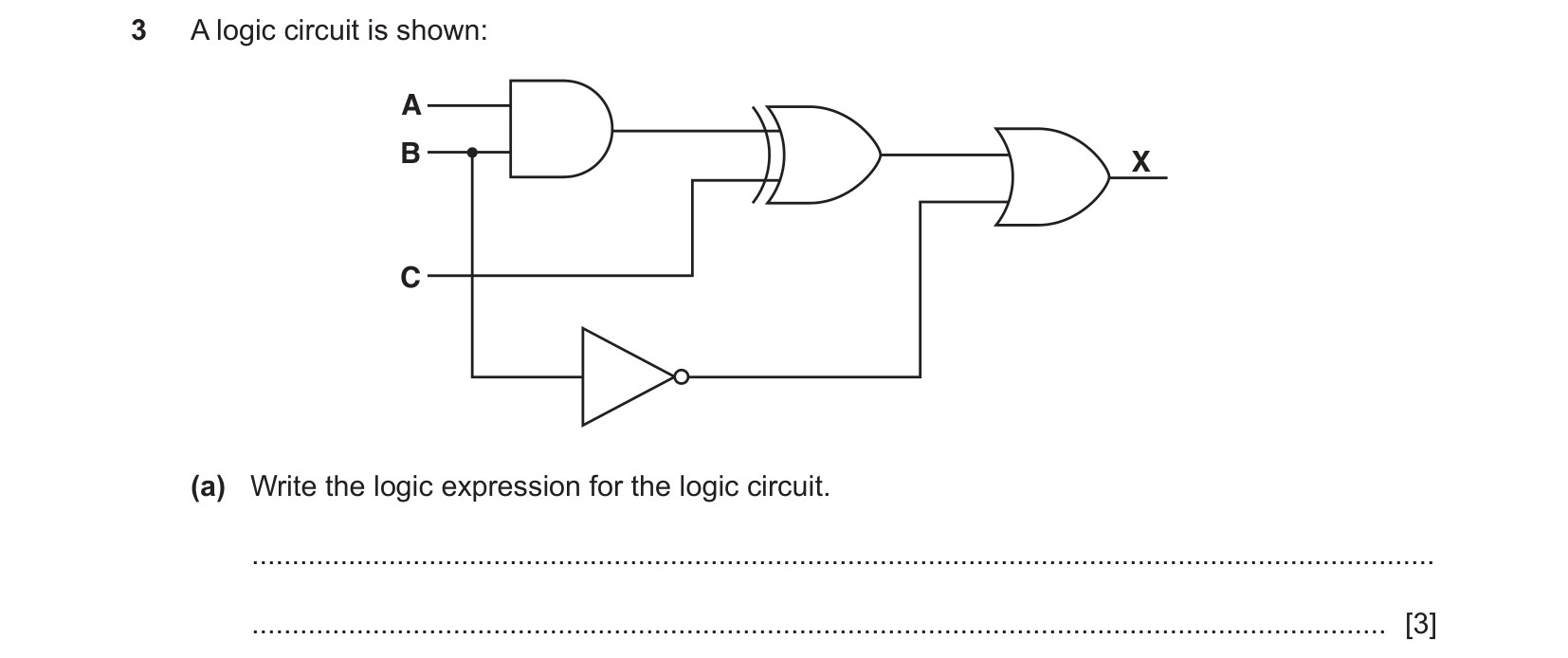

9618_w21_qp_11_sc_3.a
9618_w21_qp_11_sc_3.a Question Image Answer

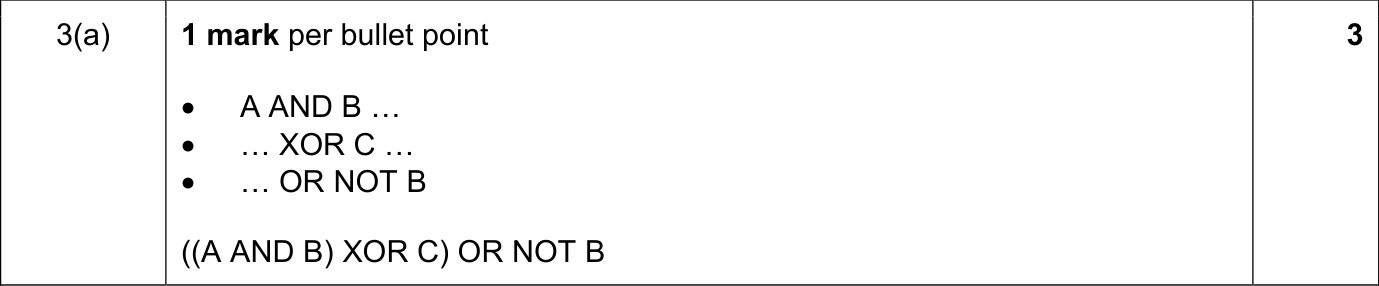

9618_w21_qp_11_sc_3.a Mark Scheme Image
